层叠嵌套式多面体3D打印创意造型

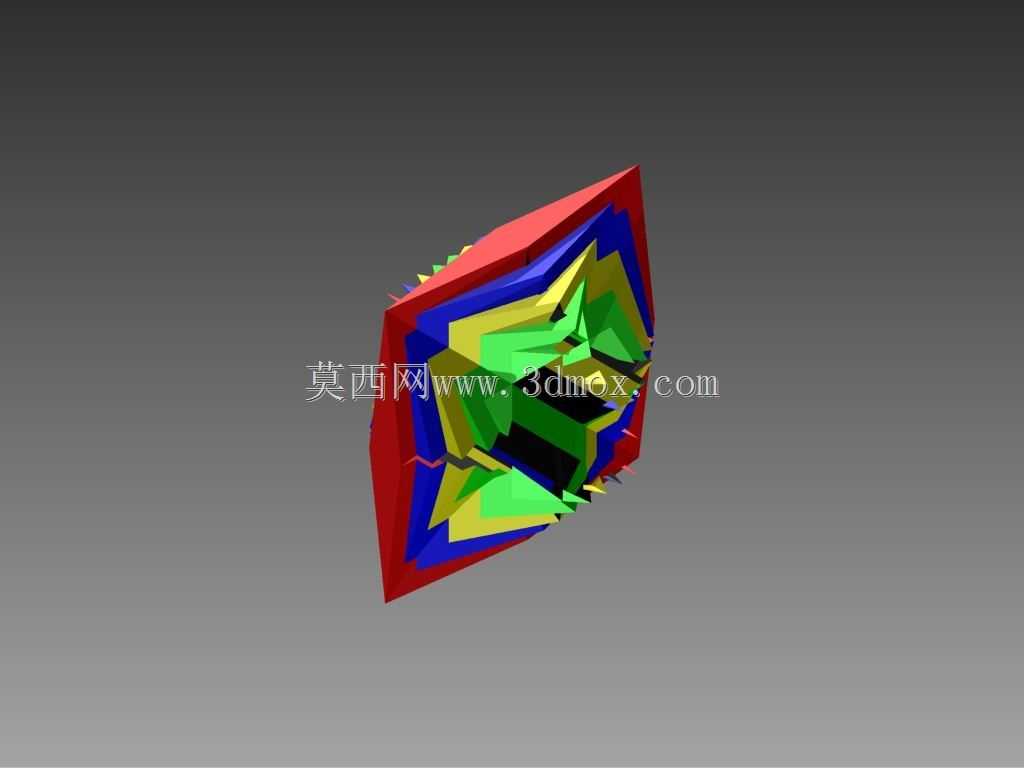

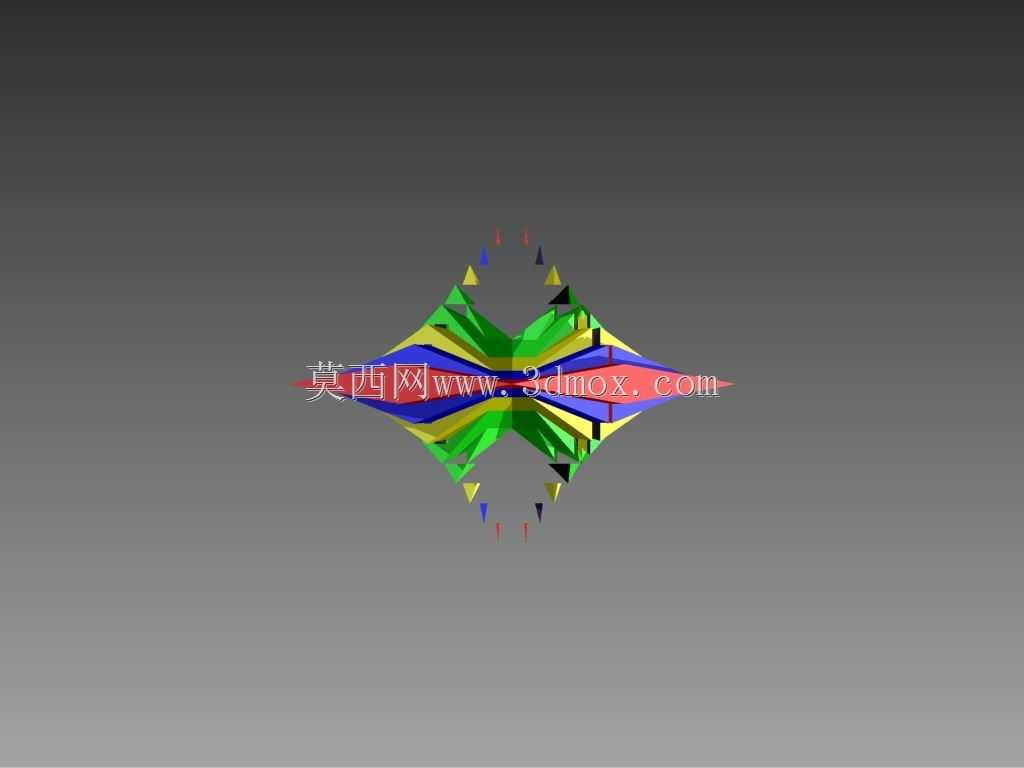

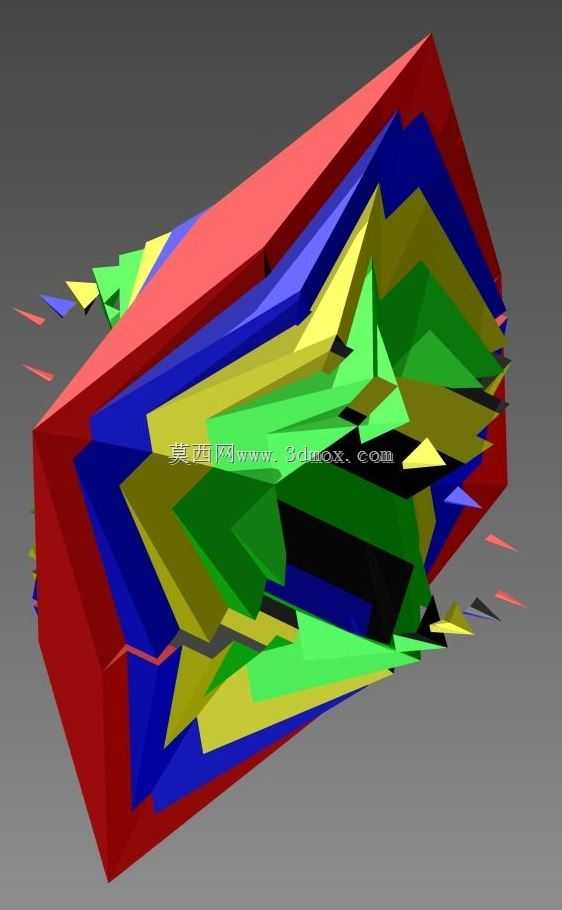

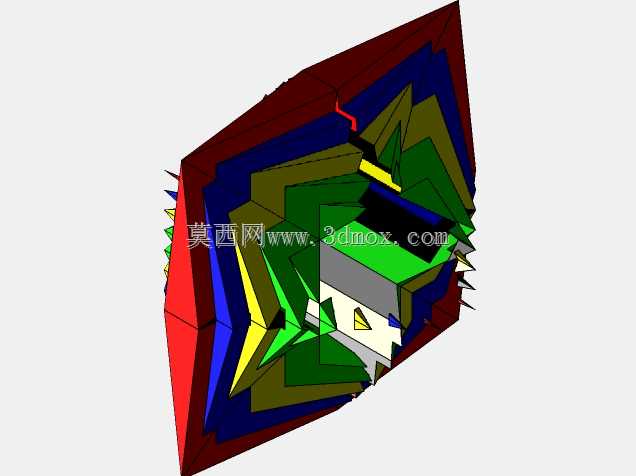

　　这款层叠嵌套式多面体造型，最初的设计出发点是为FDM熔融沉积型3D打印设备提供可直接落地的创意构型测试样件，同时也可作为桌面装饰类艺术摆件使用，在创客教育、3D打印实训场景中，这类具备复杂几何特征的构型能够直观展现不同层厚、打印角度下的成型效果，帮助操作人员快速校准设备的挤出量、回抽参数以及首层粘附性能。从结构设计逻辑来看，整个造型采用多层同心嵌套的折面构型，最外层为正四边形折边框架，向内逐层收缩形成多组三角折面组合的内凹结构，每一层折面的偏转角度经过反复调整，确保打印过程中所有悬空面的倾斜角度均大于45度，无需额外添加支撑结构即可完成打印，有效减少了后期支撑拆除的工作量，也避免了支撑残留对成型表面质量的影响。

　　在外形尺寸的边界控制上，整体构型的外接立方体边界控制在100mm×100mm×100mm范围内，适配绝大多数桌面级3D打印机的成型仓尺寸，不需要对模型进行拆分打印，一次成型即可完成整体制作；各层嵌套结构之间预留了0.4mm的均匀间隙，这个间隙值匹配常规0.4mm直径喷嘴的打印线宽，能够保证打印完成后各层结构之间既不会发生粘连，也不会因为间隙过大导致结构松散，拿取过程中不会出现层片脱落的问题。

　　从实际应用场景出发，这类几何构型除了作为3D打印测试件之外，还可以作为文创产品的基础构型，通过调整各层折面的颜色搭配，使用多色耗材打印后可形成丰富的视觉层次，放置在办公桌面、展陈柜中作为装饰摆件；在机械制图的几何构型教学环节，这类实体模型能够帮助学习者快速理解空间折面的投影关系，相比平面图纸具备更强的直观性。设计过程中针对3D打印的工艺特性做了多处细节优化，所有折面的相交棱线均做了0.2mm的圆角过渡，避免打印过程中尖锐棱线处出现翘边、积料的问题；模型底部设计了1mm厚度的平整安装基面，能够保证打印首层的粘附面积足够，减少打印过程中模型移位的风险，同时平整的基面也可以直接粘贴双面胶固定在展示台面上，不需要额外制作底座。

　　在结构强度方面，整个构型采用连续的折面传力路径，即使使用15%的填充率进行打印，整体结构也具备足够的抗挤压性能，日常拿取、摆放过程中不会出现轻易碎裂的问题；各层嵌套的折面之间形成了多组三角形稳定结构，能够有效分散外部施加的冲击力，相比实心结构在减轻重量的同时保留了足够的结构刚度。针对不同打印设备的适配性，模型的所有壁厚均设置为1.6mm，刚好对应0.4mm喷嘴打印4层壁厚的标准参数设置，不需要用户在切片过程中额外调整壁厚参数，直接导入切片软件即可生成合理的打印路径；模型的所有面均为流形结构，不存在非流形边、重合面等容易导致切片出错的几何问题，能够兼容目前主流的所有FDM切片软件，不需要进行几何修复即可直接使用。在实际打印测试过程中，使用PLA耗材打印时，喷头温度设置为200摄氏度、热床温度60摄氏度，打印速度控制在60mm/s的情况下，整个模型的打印时长约为3小时20分钟，成型后各层折面的边缘清晰，没有出现拉丝、层间错位的问题；如果使用光敏树脂SLA工艺打印，还可以获得更加光滑的表面质量，经过简单打磨抛光后可作为手板样件用于创意产品的前期展示。
