多规格钢制板式采暖散热器结构设计

　　在民用建筑集中供暖、分户独立采暖系统的终端换热部件选型中，板式散热器是当前分户采暖、老旧小区供暖改造项目里应用占比极高的换热终端，这类产品依靠内部流通的热媒与室内空气完成对流+辐射换热，相比传统柱式铸铁散热器，换热效率更高、外形更规整，占用室内安装空间更小，适配现代家装的明装、暗装两类施工场景。本次梳理的三款不同规格板式散热器结构，覆盖了小户型次卧、常规主卧、大面宽客厅三类常见室内空间的采暖负荷需求，做结构设计时首先要匹配不同空间的热负荷计算值，避免出现采暖量不足或过热浪费的问题。

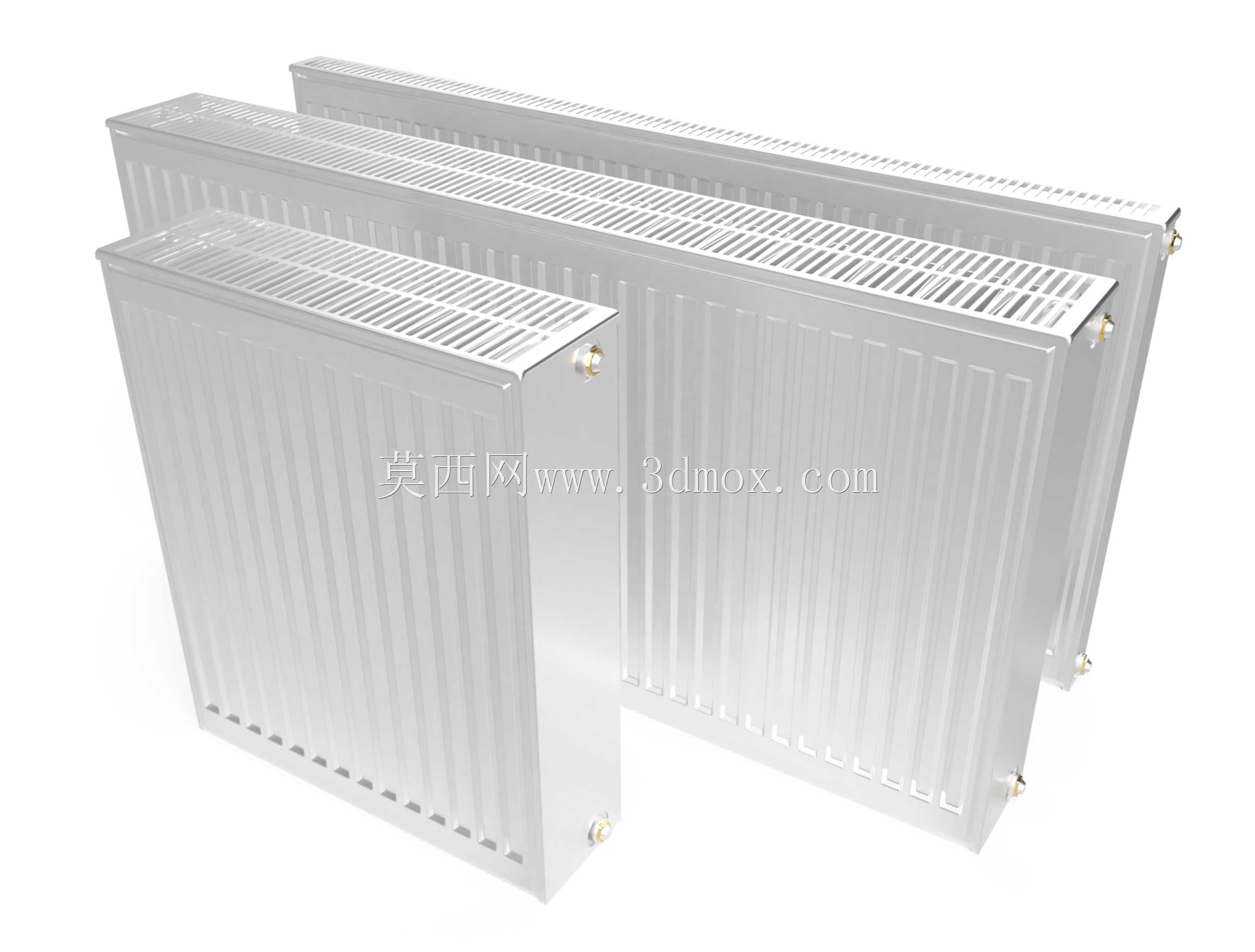

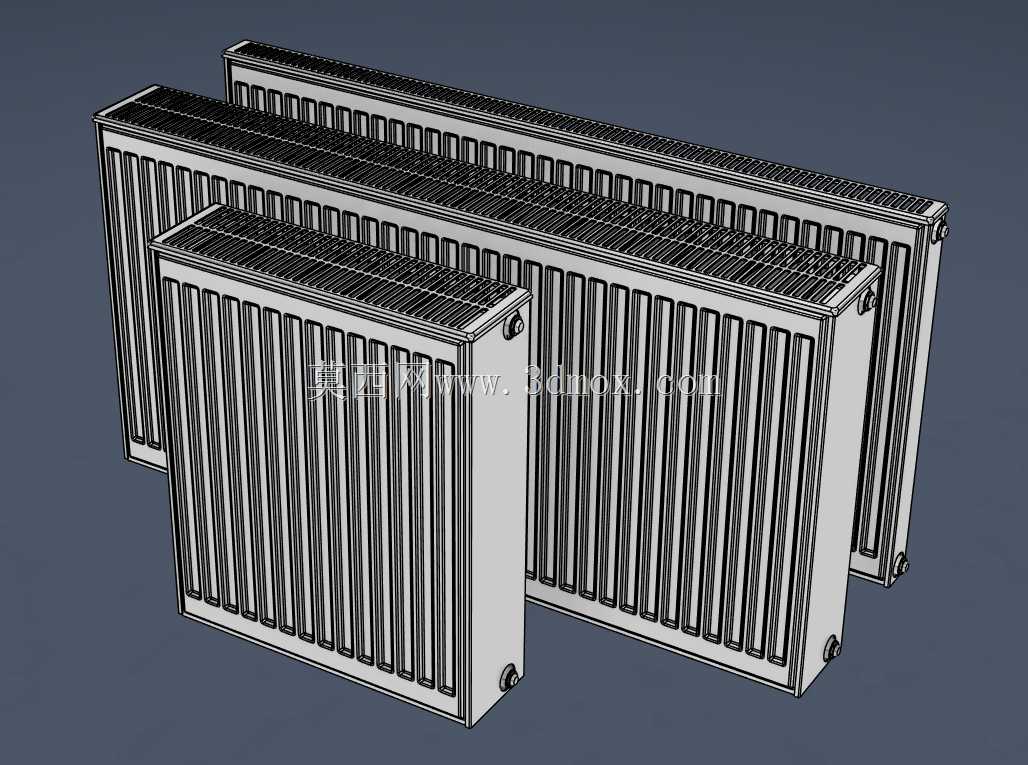

　　从安装边界来看，三款产品的厚度统一为150毫米与65毫米两个维度，厚度65毫米的薄款产品更适合飘窗下方、窄边墙体这类安装进深受限的位置，不会凸出墙面过多影响过道通行或家具摆放；厚度150毫米的款式水容量更大，热稳定性更好，适合供暖水温波动较大的集中供暖系统，即使短暂停暖也能维持较长时间的散热余温。长度维度覆盖510毫米、1210毫米两个主流尺寸，510毫米短款可以灵活布置在窗间墙、卫生间干区这类狭小墙面，1210毫米长款则适合布置在落地窗下、整面实体墙位置，形成连续的热幕阻隔室外冷量渗透。

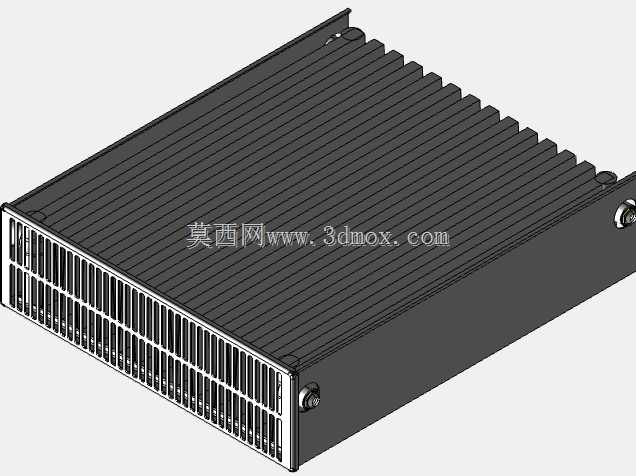

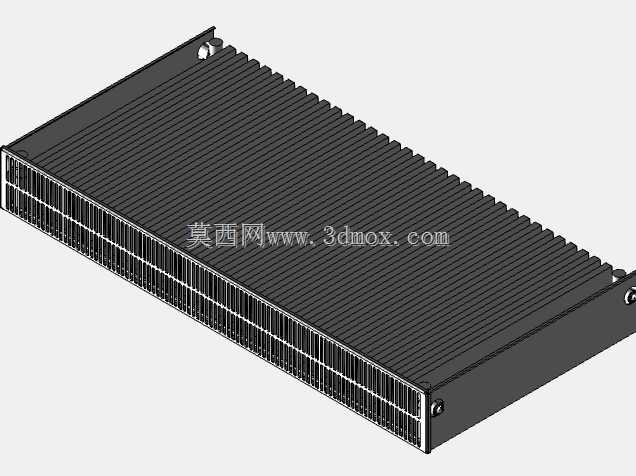

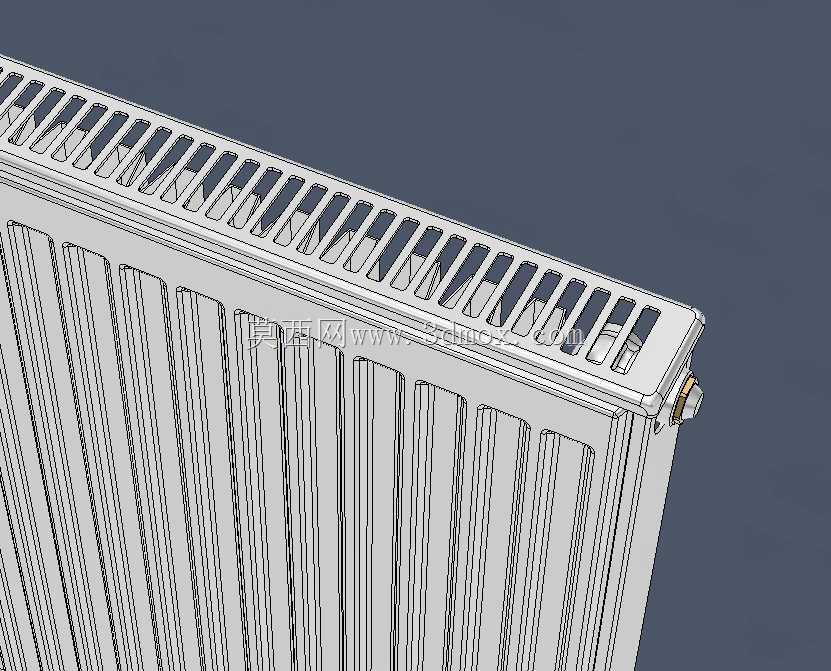

　　结构设计上，这类板式散热器采用上下联箱与冲压流道板焊接的结构，板面冲压出的凹凸流道既增加了与空气的接触换热面积，也提升了薄板的结构刚性，避免通水承压后出现板面鼓胀变形的问题，顶部的格栅式出风口引导热空气向上自然对流，底部预留的间隙保证冷空气能顺利进入散热器背面的对流通道，形成顺畅的自然循环风道，不需要额外加装风机就能实现良好的空气循环换热。边角位置做了圆弧钝化处理，避免明装场景下磕碰伤人，进出水口采用标准管螺纹接口，适配市面上主流的温控阀、接头配件，安装时不需要额外定制转接件，墙面固定挂点的位置经过受力校核，保证满水状态下的挂载安全，不会出现长期使用后挂件变形脱落的问题。

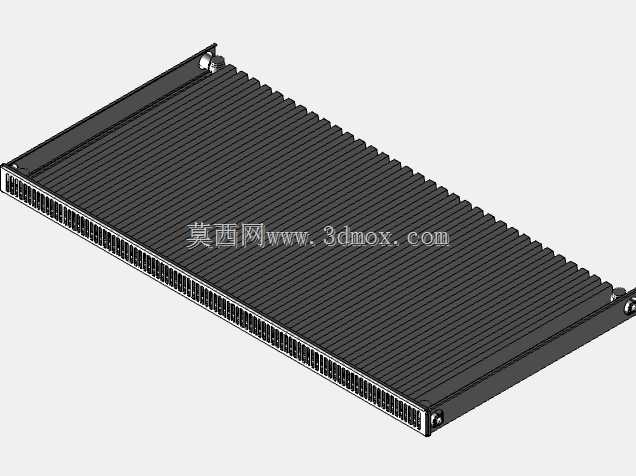

　　做三维建模时，要重点还原板面的冲压纹理、上下联箱的焊接位置、进出水口的螺纹接口尺寸、顶部格栅的通风间隙，以及挂装孔位的相对位置，这些细节直接关系到后续施工安装时的孔位对位、管路对接精度，很多新手建模时容易忽略挂点的位置尺寸，导致实际安装时挂架与墙体预埋螺栓无法对位，需要现场重新打孔破坏墙面装修。不同规格的散热器在水阻特性上也有差异，长款产品的流道更长，水阻相对更高，做分户采暖系统管路设计时要对应调整支路的流量平衡，避免出现远端散热器不热的问题，薄款产品的水容量更小，热响应速度更快，适合搭配壁挂炉这类可快速调节水温的独立采暖系统，能更快响应室内温度调节需求。板面的表面处理采用静电喷塑工艺，建模时不需要还原涂层厚度，但要注意外形尺寸的标注是成品尺寸，也就是包含喷塑层后的最终外轮廓尺寸，安装预留间隙时要以此为基准，左右两侧各预留不小于50毫米的安装操作空间，方便后续阀门拆装检修，底部距离地面预留不小于100毫米的间隙，保证冷空气进风通畅，同时也方便清理地面卫生时不会磕碰散热器底部。
