1245毫米长60W功率CO2激光管结构设计

做激光切割设备结构设计快十年，经手的CO2激光管选型和配套结构改型不下百款，这次还原的1200CL规格60W激光管，是中小功率非金属切割场景里用量最广的一款核心发生部件。先从实际应用场景说，这类60W功率的CO2激光管，普遍适配幅面1390、1290的台式激光切割机，覆盖广告行业亚克力切割、工艺礼品行业竹木雕刻、皮革布料裁切、包装行业纸箱雕版、电子行业薄绝缘材料开孔等作业场景，相比更高功率的100W、150W管，它的采购成本低、日常维护门槛低，配套的高压电源功率冗余要求小，是中小加工门店、教学实训设备里的标配部件。

从产品功能特性来看，这款激光管属于封离式CO2玻璃激光管，管体总长1245毫米，额定输出功率60W，工作时通过管内充入的CO2、氮气、氦气等混合气体受高压激发产生10.64μm波长的红外激光，管体两端的谐振腔镜片完成激光振荡输出，侧置的水冷接口负责带走工作时产生的热量，保证输出功率稳定。实际选型时要注意，它的最佳工作电流区间在12-18mA，长期超过20mA工作会大幅缩短管体寿命，配套的水冷机流量不能低于2L/min，水温要控制在15-30℃区间，避免结露或者过热导致镜片炸裂、功率衰减。

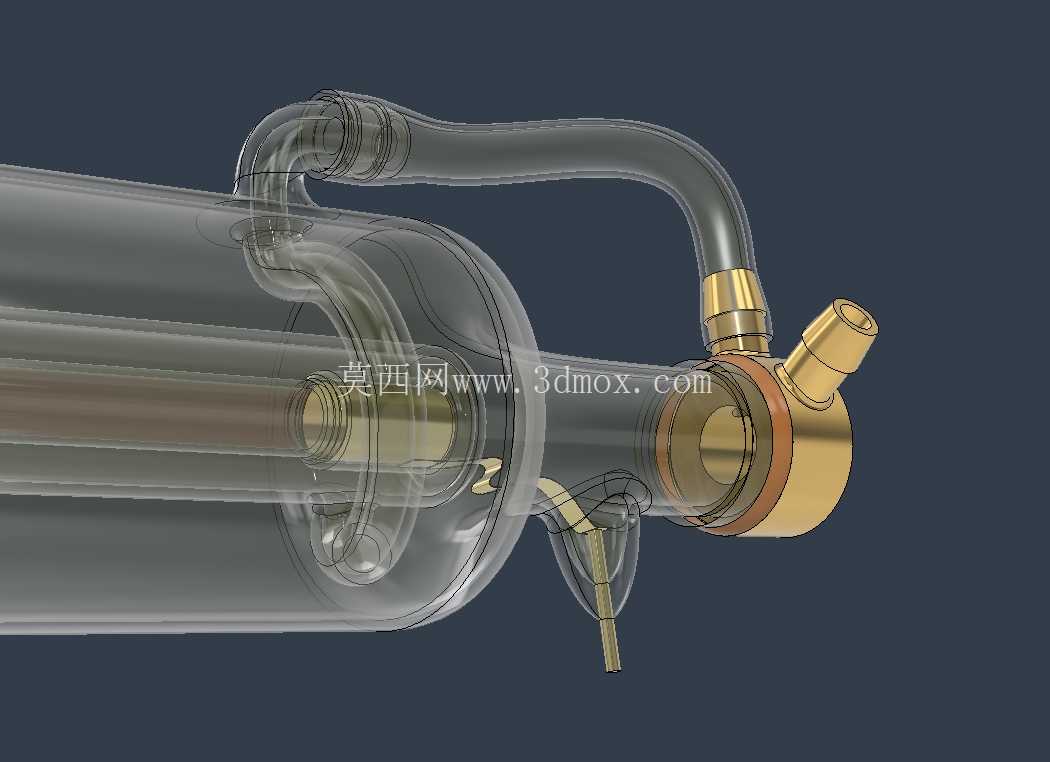

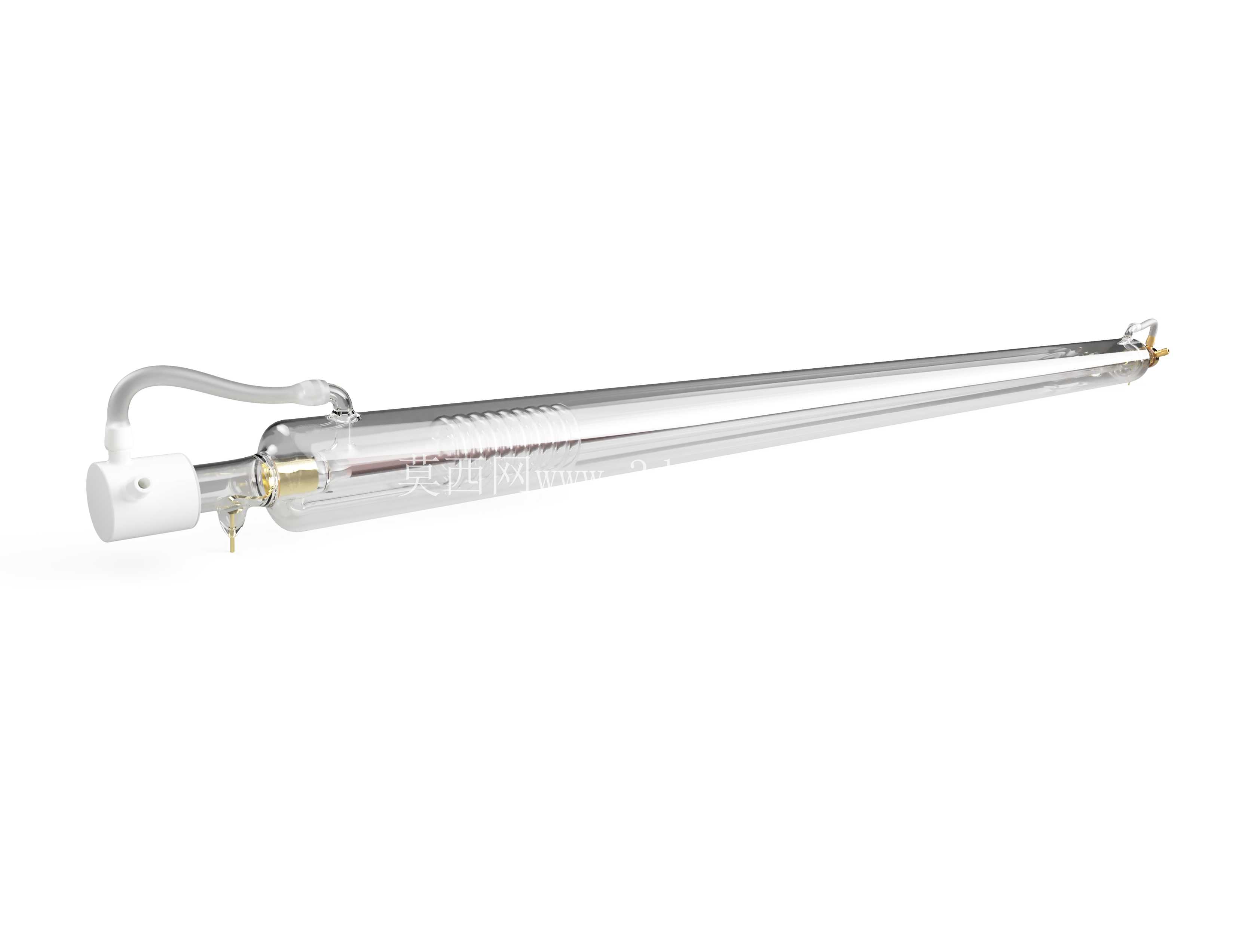

设计这款三维模型的时候，首先是严格还原实装的安装边界尺寸：管体主体为硼硅玻璃材质，外径标称80mm，两端的金属电极座直径50mm，进水、出水接头为外径8mm的宝塔接头，高压接线端位于尾端电极座侧面，输出镜头端位于前端，预留的镜片压圈结构完全按照实物的螺纹尺寸建模，没有做简化处理。很多新手建模的时候容易忽略激光管的支撑安装位，这款管的标准支撑点一共三个，分别距离前端面180mm、620mm、1080mm位置，支撑件不能卡得太紧，要留1-2mm的硅胶垫缓冲间隙，因为玻璃管在工作受热时会有微量轴向伸长，硬固定很容易导致管体应力碎裂。

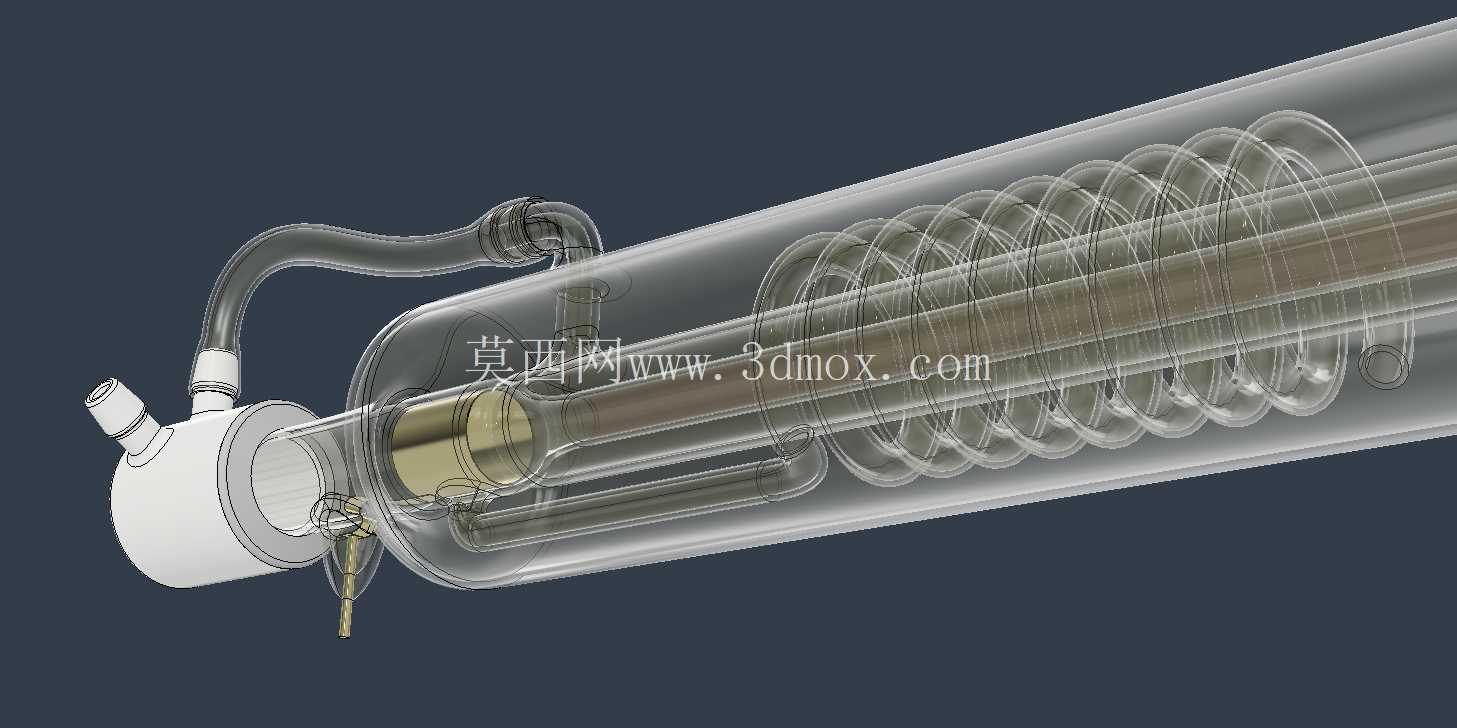

建模过程中特意还原了管体内部的储气管、放电管、回气管的层套结构，虽然做设备整体装配的时候内部结构不参与外部干涉检查，但对于做激光管性能仿真、冷却流道分析的设计人员来说，内部结构的尺寸还原度直接影响仿真结果的准确性。放电管的内径严格按照60W管的标准2.5mm尺寸制作，谐振腔的尾端镜片为硅基镀金全反镜，前端输出镜为砷化镓材质半反镜，两个镜片的同轴度公差在模型里标注为0.05mm，这也是实际生产中保证激光模式稳定的核心公差要求。

从安装适配的角度说，这款激光管的高压端需要套30mm以上的高压绝缘套管，距离设备金属机架的爬电距离不能小于20mm，很多现场安装出现的高压打火问题，都是因为绝缘距离留得不够，或者水冷接头漏水导致绝缘下降。模型里特意把水冷接头的安装角度做了还原，进水口在下方、出水口在上方，保证工作时冷却腔里完全充满冷却水，不会出现气堵导致局部过热。另外管体侧面的回气管细玻璃结构，建模时做了壁厚0.8mm的薄壁处理，这个位置是整管最脆弱的部分，安装时不能受力，支撑件必须避开这个位置，很多运输过程中出现的管体碎裂，都是因为包装时支撑点压到了回气管位置。

实际做设备结构设计时，激光管的安装高度要和反射镜架的中心高严格匹配，这款管的激光输出中心高度距离安装基准面为75mm，配套的第一反射镜中心高也要对应调整，偏差不能超过0.5mm，否则会出现激光偏轴，打到反射镜架边缘造成功率损失甚至烧蚀镜架。很多新手设计师在做设备整体装配时，只关注管体的长度是否能放进机箱，忽略了电极座的出线空间、水冷接头的接管操作空间，导致后期装配时水管弯折、高压线拉扯，留下故障隐患。这个模型把所有外接部件的操作空间都做了预留，按照模型尺寸做结构设计，完全可以避免这类装配干涉问题。

另外要提的是，这类封离式CO2激光管属于消耗件，正常使用寿命在6000-8000小时，建模时还原的电极结构是冷阴极设计，相比热阴极结构它的抗冲击电流能力更强，适合频繁启停的加工场景。管体表面的磨砂标识区在模型里也做了对应结构，方便做整机BOM展示时还原真实外观，不需要后期再贴图处理。对于做激光设备改型、实训教学模型搭建、维修配件选型的从业者来说，这个模型的尺寸精度完全可以满足工程使用要求，不需要再反复核对实物测量尺寸，能大幅缩短设计阶段的测绘时间。
