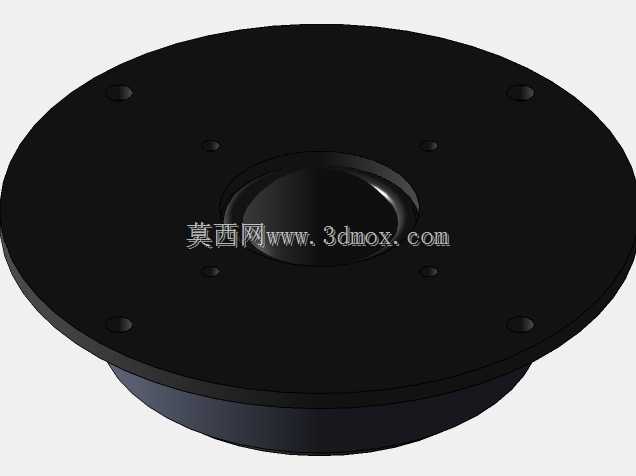

STX高音扬声器1英寸发声单元结构

在专业音频设备、车载音响系统、家用HiFi音箱的结构设计环节，高音扬声器作为负责高频频段声波重放的核心部件，其安装匹配度、结构精度直接影响整套电声系统的频响曲线表现与声场还原效果。这款1英寸高音扬声器的三维结构完全参照实物测绘尺寸搭建，可直接用于音箱腔体的装配干涉校验、安装位结构适配、整机组装模拟等工程场景，帮助结构设计人员在开模或整机装配前完成安装边界的核对，避免实际生产中出现安装孔位错位、腔体预留空间不足、与周边元器件干涉等常见问题。从实际功能层面看，该单元针对高频信号重放做了结构优化，振膜支撑结构的刚性设计可减少高频段的分割振动，降低失真度，满足高保真音频重放的性能要求。设计过程中优先考虑了量产装配的工艺可行性，圆形法兰盘的安装基准面做了平面度公差预留，四个周向均匀分布的安装孔位适配行业通用的高音单元安装尺寸，安装耳上的定位缺口可帮助装配人员快速完成对位，减少产线装配的对位调整时间，降低人工操作的误差率。从安装边界来看，该单元的法兰盘外径、腔体嵌入深度、接线端子的伸出位置都做了精准还原，设计人员在做音箱面板开孔时，可直接参照模型提取开孔轮廓尺寸与沉台深度参数，无需反复对照二维图纸核对空间余量；单元背部的磁路结构外轮廓尺寸也完全还原实物，在密闭式或倒相式音箱的内部腔体布局中，可直接校验磁路部分与分频器、内部走线、吸音棉填充空间的位置关系，避免出现磁路压迫线材、与分频器元器件产生空间干涉的问题。材质结构上，法兰盘采用铝合金材质加工，兼顾轻量化与结构刚性，可减少单元工作时的谐振传导，黑色的面板表面处理可适配多数音箱的外观设计风格，无需额外做表面装饰处理即可与常见的黑色、木纹音箱面板形成协调的视觉搭配。对于做音频设备改装、定制音箱设计的从业者来说，该模型可直接导入装配环境完成虚拟装配，提前验证不同安装角度下的声场覆盖范围，调整单元的安装倾角，优化高频声波的指向性，让听音区域的高频响应更加均匀。
