代顿音频5.25英寸铝锥低音扬声器结构设计

这款铝锥低音扬声器主要面向家用HiFi音响搭建、桌面有源音箱制作、汽车音响改装升级、小型影院环绕声道配置等场景，作为整套电声系统的低频发声核心单元，负责重放80Hz-4kHz频段的音频信号，能够为整套系统提供扎实的下潜深度与富有弹性的低频动态表现，弥补全频单元在低频段量感不足、瞬态响应拖沓的短板，让音乐中的鼓点、贝斯、影视音效中的爆炸、环境低频等内容得到更精准的还原。

在功能特性上，该单元采用铝合金材质作为振膜基材，相比传统纸盆振膜拥有更高的刚性与更轻的质量，能够在大动态信号输入时有效分割振动带来的失真，保证低频信号的清晰度与层次感；折环采用耐老化的丁基橡胶材质，拥有适中的顺性与阻尼特性，既可以保证振膜做长冲程线性运动，又能快速抑制多余的谐振，避免低频出现拖尾、浑浊的问题。磁路部分采用高密度铁氧体磁钢搭配T铁与华司的组合，能够提供均匀且充足的磁场驱动力，让音圈在磁隙中运动时受力均匀，大幅降低非线性失真，即使在大功率输入下也能保持稳定的发声状态。盆架采用高强度冷轧钢冲压成型，表面做黑色哑光防锈处理，结构刚性充足，能够有效避免大音量下盆架谐振带来的音染，同时预留了标准化的安装孔位，适配多数常规音箱的安装开孔尺寸。

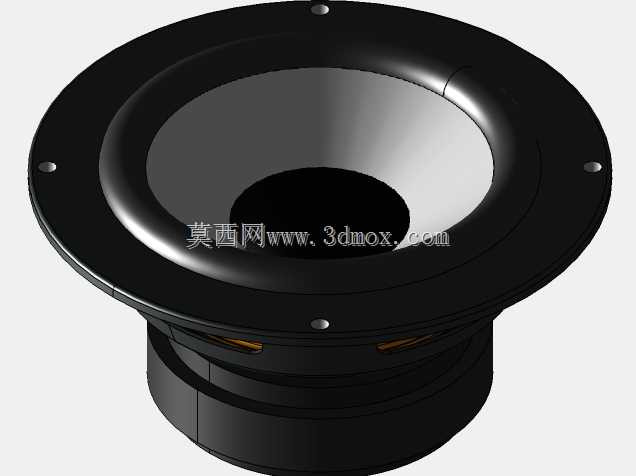

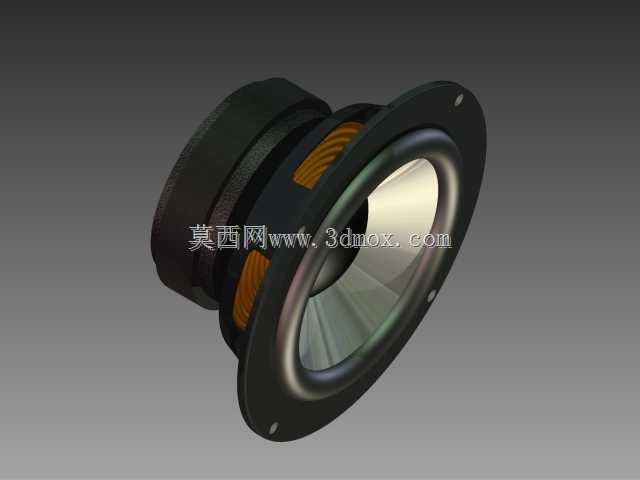

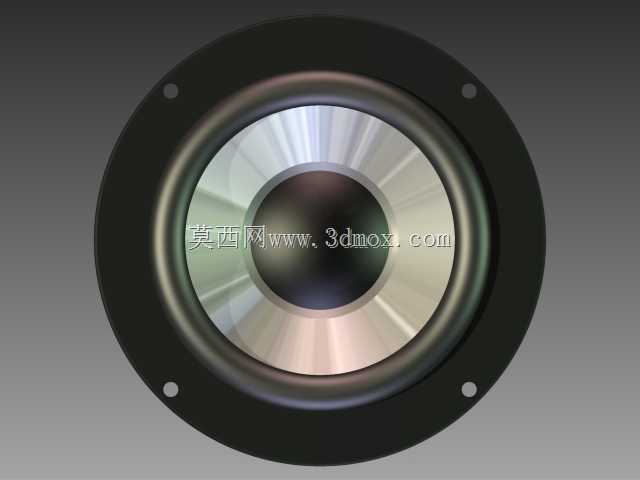

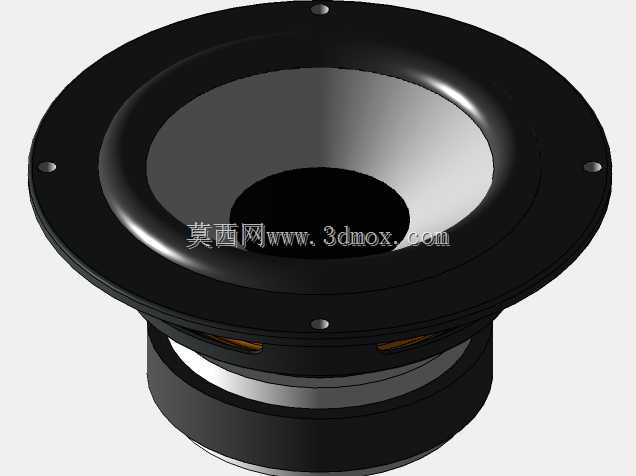

在设计思路上，这款单元严格遵循实际量产产品的尺寸参数进行1:1建模还原，从振膜的曲面弧度、折环的截面形状，到磁路组件的堆叠结构、盆架的安装孔位分布，都完全匹配实物的装配关系。建模过程中重点还原了振膜与音圈的连接结构、弹波的支撑定位结构，保证各部件之间不存在干涉问题，能够直观呈现扬声器内部的装配逻辑。外形尺寸上，单元整体标称口径为5.25英寸，安装法兰的外径为146mm，适配的箱体开孔直径为127mm，安装孔位沿法兰圆周均匀分布，孔中心距为136mm，单元整体的安装深度为72mm，在箱体设计时需要预留足够的内部深度空间，避免磁钢部分与箱体内壁或者分频器元件发生碰撞。接线端子采用按压式接线夹设计，适配不同线径的音箱线连接，接线端标注有明确的正负极标识，能够避免安装时出现相位接反的问题，保证多单元系统的相位一致性。
