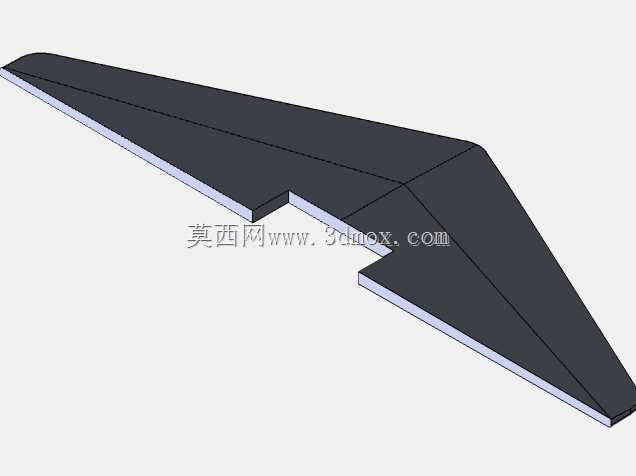

无人验证机广泛采用三角翼布局的核心原因。结构建模过程中,首先确定机翼的平面投影基准,以机身对称面为起点,沿展向划分多个翼型控制剖面,翼根剖面相对厚度较大,用于预留主起落架收纳空间、燃油箱布置空间以及翼梁主承力结构的安装位置,往翼尖方向剖面相对厚度逐步递减,翼尖处削薄处理,既降低机翼结构的弯矩载荷,也减弱翼尖涡流带来的诱导阻力。机翼的后缘设计有分段式舵面安装边界,外侧可布置副翼用于滚转操纵,内侧可设置襟翼用于起降阶段的增升,舵面与主翼面之间预留了均匀的转动间隙,保证舵面偏转时不会与主翼结构发生运动干涉。翼型的厚度分布遵循气动与结构双重约束,翼面上下表面的曲率从翼根到翼尖平滑过渡,没有突兀的折角,避免局部气流加速过快形成强激波。三角翼布局在高速战斗机设计中占据核心地位,这款细长后掠三角翼的三维结构,围绕跨音速与超音速飞行的气动需求展开,整体采用大后掠角、小展弦比的平面形状,翼根从机身中段两侧平滑延伸,翼尖沿展向逐步收窄,前缘后掠角度大,后缘带有适配操纵舵面的折线轮廓,翼身结合区域做了连续过渡的融合处理,减少翼根处的气流干扰与阻力增量。从实际飞行用途来看,这类机翼主要承担飞行器的升力生成、航向与滚转姿态控制功能,大后掠三角翼的核心优势在于超音速飞行时波阻低,机翼前缘能够产生稳定的脱体涡,在大迎角机动状态下,脱体涡扫过翼面上表面可以大幅延缓气流分离,提升战机的最大可用升力系数,拓宽机动飞行的迎角边界,这也是现代高速战斗机、
在安装边界层面,机翼根部的对接面设计为与机身侧部完全贴合的平面,对接区域预留了翼梁接头、翼肋连接点的安装位置,机翼前梁、后梁的轴线沿翼展方向垂直于机身对称面布置,主承力梁的载荷可以直接传递到机身中央翼盒结构,形成完整的升力承载闭环。机翼的展长、根弦长度、尖弦长度的比例匹配细长三角翼的气动特征,展弦比控制在小数值区间,机翼前缘后掠角超过六十度,这种平面形状在马赫数1.5到2.2的飞行区间内,气动效率表现最优。针对低速起降阶段三角翼升力线斜率偏低的特性,模型的翼面前缘可以根据需求加装前缘襟翼结构,起降时向下偏转,改变翼型弯度,提升低速状态下的升力,缩短战机的起降滑跑距离。结构细节上,翼面内部沿弦向布置多道翼肋,
翼肋外形与对应位置的翼型剖面完全贴合,翼肋之间预留了燃油管路、操纵拉杆、航电线缆的铺设通道,机翼下表面预留了武器挂点的安装接口,可挂载副油箱、制导武器等外挂载荷,挂点位置避开翼面主承力梁的薄弱区域,保证外挂载荷的作用力能够均匀传递到翼梁结构。机翼的翼尖部分设计为平直切尖形态,切尖处理可以破坏翼尖涡流的稳定生成路径,降低翼尖颤振的发生概率,同时减少翼尖结构的重量,降低机翼整体的弯矩载荷。在气动校核层面,这类细长三角翼的焦点位置随飞行马赫数变化的偏移量较小,能够保证战机在跨音速区间飞行时的纵向静稳定性不会发生剧烈突变,降低飞控系统的调节难度。翼身融合的过渡区域,模型做了光滑的曲面填充,让机身与机翼之间没有明显的直角台阶,
这种设计既可以降低干扰阻力,也能够减小雷达反射截面积,适配战机的隐身改进需求。整个机翼的三维建模全程保持曲面的G2连续,翼面的反射曲率线沿展向均匀分布,没有局部扭曲、曲面褶皱的问题,既可以直接导入气动仿真软件完成网格划分、流场计算,也可以导入结构有限元模块开展翼面刚度、强度校核,还能够为后续的工艺数模拆分、钣金蒙皮成型、翼梁数控加工提供精准的几何基准。针对舰载机改型场景,机翼的翼根区域还预留了折叠机构的安装空间,折叠转轴位置布置在翼展约三分之一处,折叠后机翼的横向尺寸大幅缩小,能够适配航母甲板狭窄的停放与调度空间。机翼材料选型层面,主翼梁采用高强度钛合金机加成型,翼肋采用铝合金钣金冲压或者复合材料铺丝成型,蒙皮采用碳纤维复合材料整体固化,在保证结构强度、刚度满足机动过载要求的前提下,尽可能降低机翼结构重量,提升战机的推重比与机动性能。模型的几何边界完全按照实际飞行器的安装约束搭建,机翼与机身的对接公差、舵面的转动行程、挂点的位置坐标都符合航空结构设计的通用规范,能够为航空专业的课程设计、飞行器方案论证、气动布局对比验证提供直观的三维结构参考。
