航空流体力学实验用细长三角翼结构件

　　这款细长三角翼构件主要面向低速风洞实验、小型无人飞行器原理验证场景设计，作为气动特性测试的核心承载构件，其结构形态直接决定了实验过程中涡升力数据采集的准确性，也能为小展弦比飞翼布局飞行器的前期原理样件制作提供结构参考。在实际风洞测试场景中，这类三角翼需要安装在六分量天平的连接支架上，前缘正对来流方向，通过不同迎角下的气动力数据采集，验证细长翼在大迎角状态下的脱体涡生成、发展与破裂规律，为飞行器的操稳特性设计提供基础数据支撑。

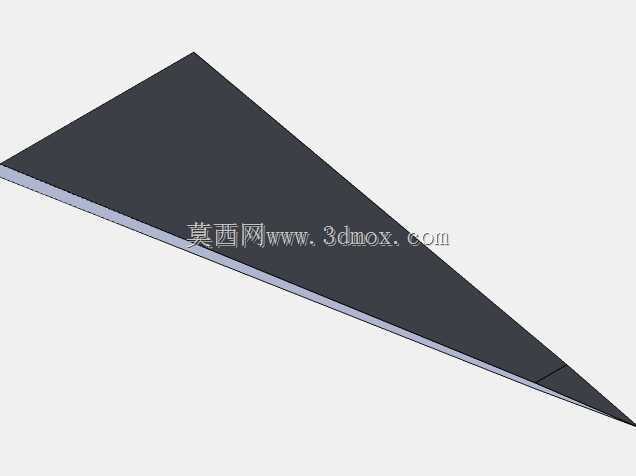

　　从功能特性来看，该构件采用等厚度薄平板结构设计，翼面无弯度、无扭转，前缘保持尖锐直线形态，后缘与翼根垂直，整体为严格的三角形平面构型，这种设计能够最大程度简化气动变量，排除翼型弯度、扭转等因素对实验数据的干扰，让测试人员可以单独针对三角翼的平面形状参数开展变量研究。翼面厚度保持均匀一致，边缘做了极小的倒角处理，既避免了尖锐边缘在安装、搬运过程中造成磕碰损伤，也不会因为边缘钝度过大影响前缘涡的生成位置，保证气动测试数据的可靠性。

　　设计过程中优先考虑了构件的平面度要求，整个翼面的平面度公差控制在0.1mm以内，避免翼面出现凹凸变形导致流场分布异常，影响测试结果。翼根位置预留了标准的安装连接孔位，孔位间距匹配常规风洞天平的安装接口，不需要额外制作转接件就可以直接完成装夹，安装后翼面与来流方向的平行度可以通过安装座的调节螺栓快速校准，大幅缩短实验前的准备周期。翼尖位置做了微小的收边处理，避免薄翼尖在高速气流下出现颤振，同时也不会改变翼尖的平面形状，保证展弦比参数与设计值完全一致。

　　从安装边界来看，该三角翼的根弦长度为翼展长度的3.2倍，展弦比约为0.625，属于典型的小展弦比细长翼构型，整体厚度仅为根弦长度的1.2%，安装时翼根端面需要与安装支架的定位面完全贴合，连接螺栓采用沉头设计，螺栓头部完全埋入翼面以下，不会在翼面形成凸起干扰流场。构件的前缘后掠角为72度，这个角度下的三角翼在迎角超过20度时依然能够保持稳定的脱体涡附着，适合开展大迎角气动特性研究，安装时需要保证前缘的直线度偏差不超过0.05mm，避免前缘出现局部凹陷或凸起导致涡核位置偏移。

　　在实际使用场景中，除了风洞实验用途外，该结构也可以作为小型飞翼式无人机的主翼原理样件，搭配小型动力系统开展飞行验证，其均匀的厚度设计便于采用轻质板材快速切割加工，不需要复杂的曲面成型工艺，能够大幅缩短原理样件的制作周期。翼面的平整结构也方便粘贴压力传感器、丝线流场显示材料等测试配件，不需要对翼面做额外的打磨处理，配件粘贴后不会因为翼面弧度导致粘贴不牢或者测试位置偏移。针对教学实验场景，这款三角翼的结构简单直观，能够帮助学生快速理解小展弦比三角翼的气动特性原理，配合风洞演示实验可以直观展示大迎角下的涡升力现象，相比复杂的曲面翼型更适合作为教学演示构件使用。设计时也充分考虑了不同场景下的兼容性，翼根的安装孔位同时匹配教学风洞的小型支架和科研风洞的专业天平接口，不需要重新打孔就可以在不同实验平台上切换使用，孔位周边做了局部加厚处理，避免多次装夹拆卸后出现孔位磨损、连接松动的问题，保证长期重复使用下的安装精度。
