直线滑台式阀块执行驱动模组结构

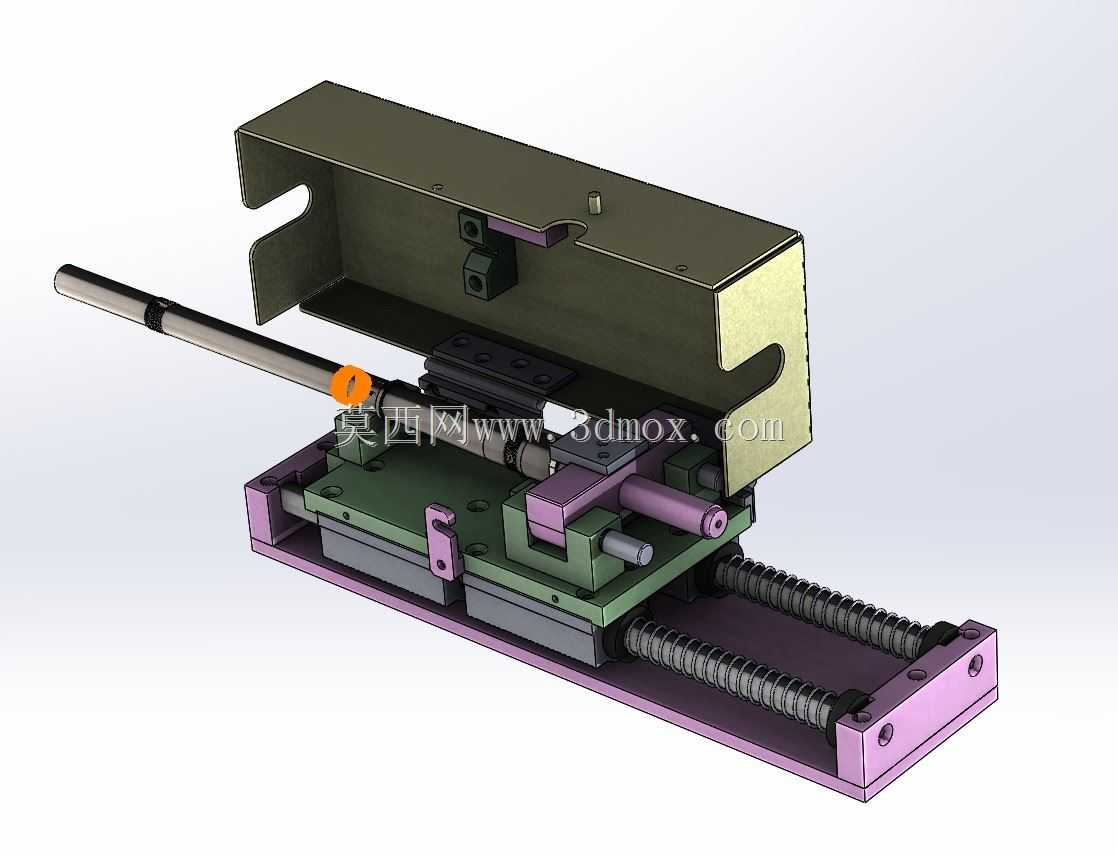

　　这套模组结构常见于流体控制类设备的阀组驱动工位，用来替代人工完成阀杆的精准推拉动作，在小型流体试验台、实验室气路控制单元、小型灌装设备的阀组控制段都能见到同类结构的应用，核心是把旋转动力转化为直线方向的可控位移，带动阀块内部的阀芯完成通断或者开度调节动作。从结构布局来看，整套组件采用双层板叠装设计，底部的紫色安装底板作为整个模组的承载基准，两侧预留了沉头安装孔位，安装时可以直接通过内六角螺栓固定在设备的安装面板上，底板的宽度方向预留了足够的避让空间，不会和周边的管路、走线槽产生干涉。传动部分采用双滚珠丝杆平行布置的方案，相比单丝杆驱动，双丝杆的结构能让滑台的受力更均匀，移动过程中不会出现偏载卡滞的问题，丝杆两端通过带座轴承固定在底板两端的支撑立板上，轴承座和底板之间通过定位销做位置限定，装配时不需要反复调整同轴度，能有效减少现场装配的工时消耗。滑台部分采用分体式压板结构，绿色的滑台板和丝杆螺母之间通过锁紧块连接，滑台和底部安装板之间设置了耐磨导向条，导向条采用自润滑材质，长期往复运动不需要频繁加注润滑脂，维护成本更低。

　　滑台上方的深色防护罩采用折弯钣金成型，两侧开有避让长槽，既可以给伸出的阀杆连接轴留出运动空间，又能阻挡车间内的灰尘、切削液溅入传动区域，避免丝杆、导向面被杂质磨损，防护罩通过侧面的内六角螺栓固定在滑台的立板上，拆卸时只需要拧下两侧的固定螺栓就能掀开，方便日常检查内部传动件的磨损情况。前端伸出的光轴是和阀块阀芯直接连接的驱动端，轴端做了平面削边处理，和阀芯连接时可以通过紧定螺钉锁紧，不会出现传动打滑的问题，轴上套有缓冲限位环，当滑台移动到行程两端时，缓冲环会和端部的限位块接触，吸收硬碰撞产生的冲击力，避免冲击力直接传递到阀芯上造成阀块密封件损坏。

　　设计这套结构的时候，首先要考虑的是阀杆的行程匹配问题，不同通径的阀块阀芯行程存在差异，所以滑台的驱动行程要比阀块的额定行程多出3-5mm的余量，避免出现驱动不到位导致的阀口密封不严问题；其次是安装基准的统一性，模组的安装面和阀块的安装面要保证共面，否则驱动轴和阀芯会出现同轴度偏差，长期运行会导致阀杆弯曲、密封件偏磨泄漏。从安装边界来看，整套模组的总长度要控制在阀组安装仓的预留尺寸内，宽度方向不能超出相邻阀组的安装间距，高度方向要预留出接线空间，方便驱动电机的线缆走线和接头插拔。

　　实际应用中，这类模组可以搭配步进电机或者伺服电机作为动力源，通过控制系统设定滑台的移动距离和移动速度，就能实现阀块开度的连续调节，相比传统的电磁驱动阀，这种机械驱动的结构推力更大，可以适配通径稍大、阀芯阻力更高的阀块，而且调节精度更高，适合需要精准控制流体流量的工况。在结构细节处理上，所有的棱角位置都做了倒角处理，避免装配时划伤操作人员，各个零部件的连接位置都设计了定位止口，就算是没有经验的装配人员，也能按照止口位置快速完成组装，不会出现装反、装错的问题。滑台的侧面设置了感应片安装位，可以加装位置传感器来检测滑台的原点和两端极限位置，设备运行时如果出现滑台卡滞、超程的情况，传感器会及时给控制系统发送信号停止动力输出，避免结构件被硬顶损坏。
