采矿绳索用剖分式夹绳齿轮结构

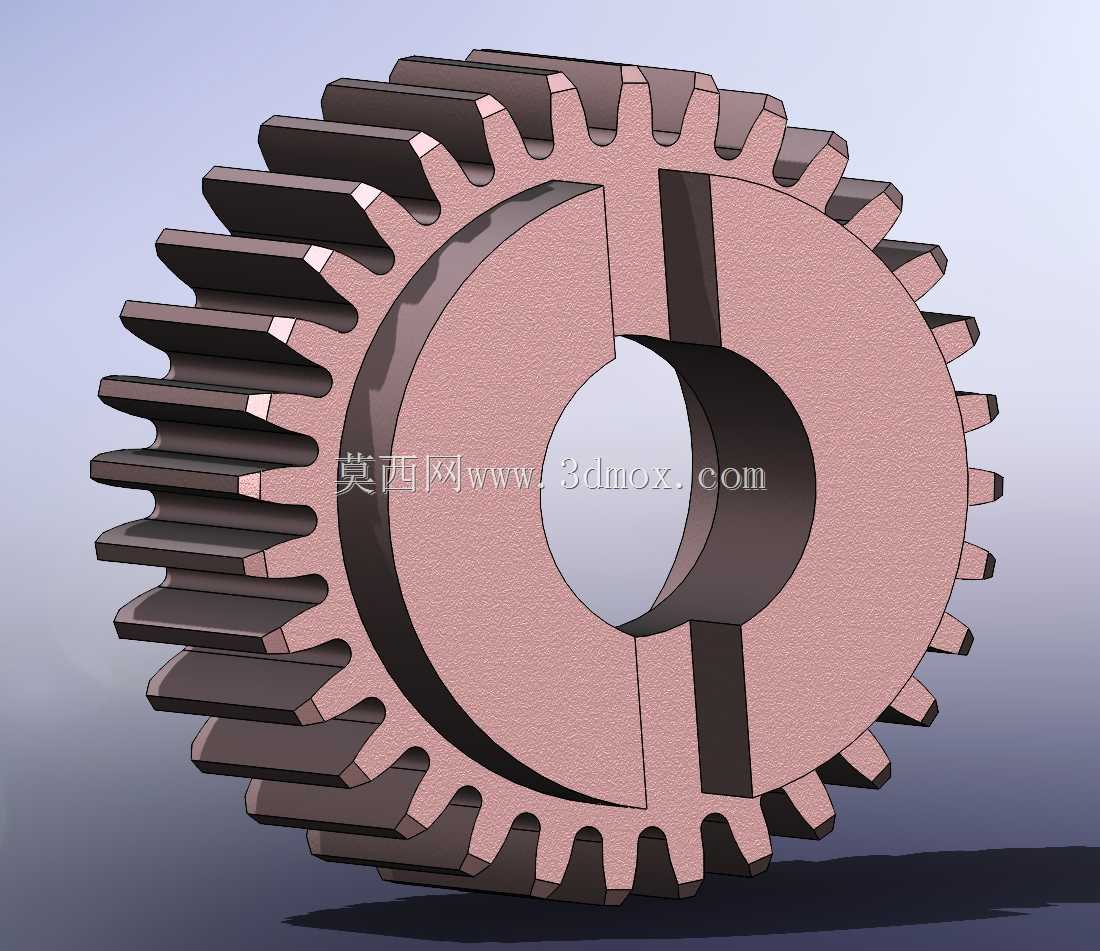

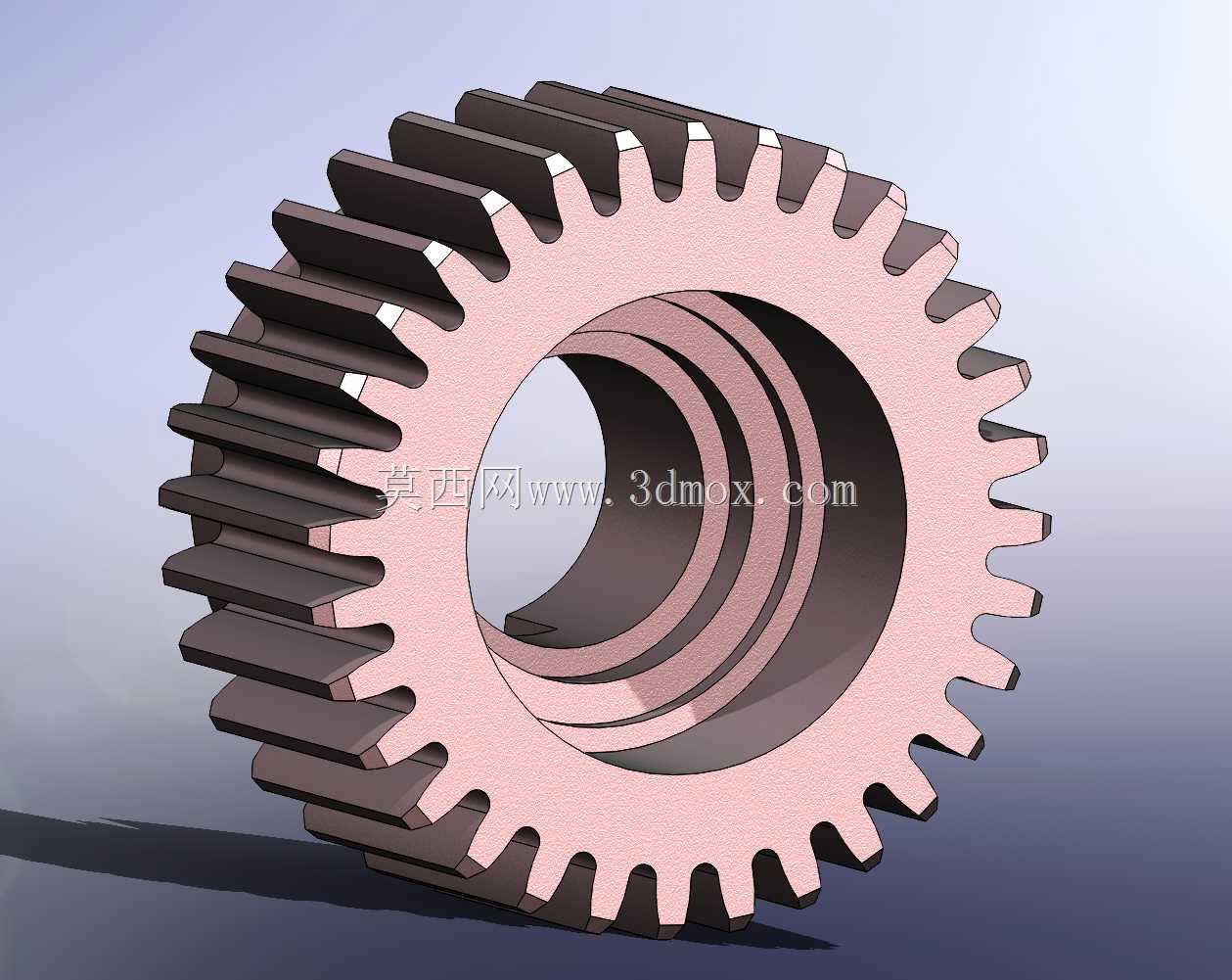

　　从结构本身来看，整个零件采用对称剖分的整体构型，基础基体是一个标准直齿圆柱齿轮的外轮廓，齿形参数符合通用传动齿轮的啮合标准，也就是说这个零件本身除了承担绳索夹持的功能，还可以直接和配套的传动齿轮啮合，实现夹持位的旋转调整、进给动作，不需要额外设计独立的传动结构，这一点在紧凑安装空间里优势非常明显。内孔部分做了三段式的结构设计，中间是贯通的圆形绳道，直径适配常用的12-16mm直径矿用钢丝绳，绳道两侧对称开了矩形的楔块安装槽，安装时先把两个半环的基体扣合在需要固定的绳索段外侧，再将两个带防滑齿纹的铁楔从对应槽位打入，楔块的斜面和基体槽位的斜面紧密贴合，随着楔块打入深度增加，会对绳道内的钢丝绳产生均匀的径向抱紧力，楔块内侧加工的交叉网状防滑齿会嵌入钢丝绳的外层股缝里，避免绳索受拉时出现轴向滑移，相比传统绳卡的点式压紧，这种整周抱紧的结构对绳体的损伤更小，不会出现局部应力集中导致的绳丝断裂问题。在地下矿山采掘、斜井提升、露天矿索道运输这类涉及重载绳索牵引的作业场景里，绳索的临时固定、张力调整、端头锁止一直是现场运维里容易出安全隐患的环节，传统的U型绳卡、楔形绳套在频繁拆装、交变载荷作用下，容易出现螺栓松动、绳体压溃滑移的问题，尤其是需要在绳索中段任意位置做固定点的工况，常规闭口式锁具根本无法实现快速安装，这也是这类剖分式夹绳齿轮结构被设计出来的核心初衷。外齿部分的齿宽和基体厚度保持一致，齿顶圆、分度圆的参数完全匹配同模数的标准传动齿轮，安装时整个夹绳装置可以直接嵌入配套的齿轮传动副里，当需要调整绳索的固定角度或者牵引位置时，只需要驱动啮合的主动齿轮转动，就可以带动整个夹绳装置连同夹持的绳索同步转动，不需要额外拆卸锁具，在斜井跑车防护装置、索道张紧调整机构里，这种集成了传动功能的夹绳结构可以大幅减少机构的零件数量，降低整体故障率。

　　从安装边界来看，整个零件的轴向厚度控制在30mm以内，剖分面的结合精度靠两个半环对接处的定位止口保证，安装时不需要从绳索的端头穿入，只需要在绳索的任意目标位置扣合两个半环，打入楔块就可以完成固定，拆装效率比传统闭口式绳套提升60%以上，非常适合矿山现场的应急抢修、临时点位固定这类需要快速作业的场景。设计过程中特意对楔块的抱紧角度做了反复校核，楔面的倾斜角度控制在8度，这个角度刚好处于钢铁材料的自锁角范围内，也就是说当绳索受到向外的拉力时，拉力会通过楔块斜面转化为更大的径向抱紧力，拉力越大锁止越牢固，不会出现受拉后楔块脱出的问题，同时这个角度也不会因为自锁过紧导致拆卸时需要过大的敲击力，日常维护时只需要用手锤从楔块的反向端轻轻敲击就可以顺利退出，不会损伤基体的楔槽表面。

　　齿部的强度校核按照矿山机械的重载工况做了冗余设计，齿根的圆角半径做了加大处理，避免交变载荷下出现齿根断裂，基体材料选用40Cr调质处理，表面齿部做高频淬火，硬度达到HRC45-50，既保证了齿面的耐磨性能，又能让基体保持足够的韧性，承受绳索夹持时的涨紧力不会出现开裂。绳道的内表面和楔块的夹持面都做了发黑处理，避免井下潮湿环境下出现锈蚀，影响夹持面的摩擦系数，实际测试中，搭配14mm直径的矿用钢丝绳，这个夹绳结构的静态拉脱力可以达到120kN，完全满足矿山斜井提升、索道牵引的安全系数要求。

　　在实际应用中，这类结构除了矿山绳索作业场景，也可以用在起重吊装的绳索临时固定、缆索起重机的点位锁止、建筑施工的缆风绳固定等场景，相比传统的绳索锁具，它的集成传动属性可以让整个绳索调整机构的结构更加紧凑，不需要额外设计旋转驱动的连接部件，尤其是在需要频繁调整绳索固定角度的自动化设备里，这种把夹持功能和传动齿轮集成在一起的设计思路，可以大幅简化整体机构的设计难度，减少装配环节的公差累积问题。需要注意的是，安装时两个半环的剖分面要完全贴合，不能有杂物夹在结合面之间，否则会导致绳道失圆，出现局部抱紧力不足的问题，楔块打入时要保证两个楔块的打入深度一致，避免绳索在绳道内出现偏斜，导致受力不均。
