履带式挖掘机整机结构三维设计作品

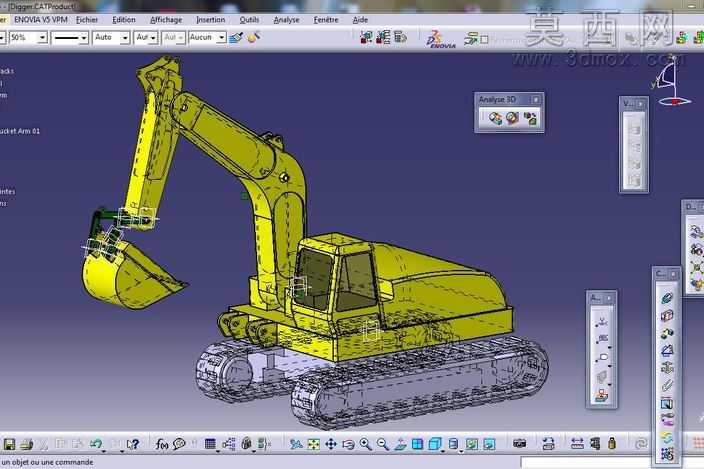

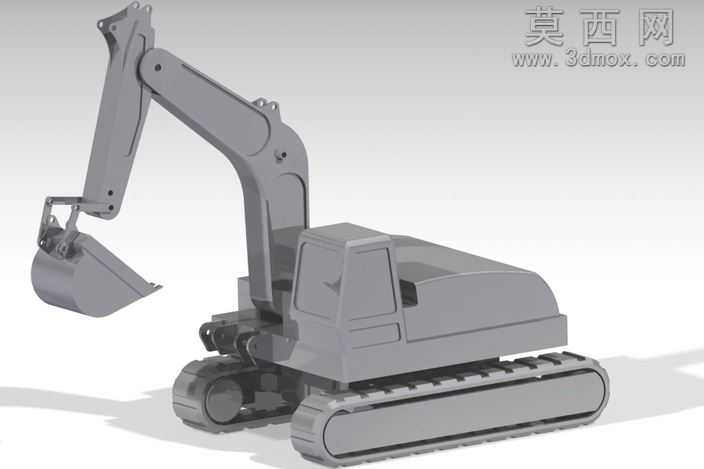

本作品为履带式液压挖掘机的整机三维建模成果，建模过程依托专业三维设计环境完成，整体采用自底向上结合自顶向下的设计思路，先完成各子部件的独立建模与装配校验，再整合为完整的整机数字模型。建模阶段首先对挖掘机的核心功能模块进行拆分，分别对应下部履带行走机构、上部回转平台、工作装置三大总成部分，其中履带行走机构完整还原了履带板、驱动轮、导向轮、支重轮、托链轮的传动配合结构，对履带链节的铰接间隙、轮系的啮合关系做了符合工程实际的参数化约束，保证行走机构的运动仿真逻辑与真实设备一致。上部回转平台部分搭建了驾驶室、动力舱、回转支承的基础结构，对驾驶室的窗体框架、舱体轮廓做了曲面优化，保证外观造型贴合真实挖掘机的工业设计比例，同时预留了动力元件、液压元件的装配空间，符合整机布局的工程逻辑。工作装置部分是本次建模的重点，完整构建了动臂、斗杆、铲斗以及对应铰接销轴、液压油缸的结构，对各臂段的铰接点位置做了反复校核，保证动臂举升、斗杆收放、铲斗翻转的运动行程符合真实挖掘机的作业范围，各液压油缸的缸筒、活塞杆结构做了细节还原，铰接位置的配合约束完全模拟真实的转动副连接关系。模型完成基础装配后，对整机的外观材质做了区分设置，机身主体结构赋予工程黄的金属漆面材质，履带部分赋予耐磨合金钢的深色金属材质，驾驶室玻璃赋予半透明的玻璃材质，液压管路部分赋予深色橡胶与金属结合的材质，不同材质的粗糙度、反光度参数都做了对应调整，让模型的视觉呈现更贴近真实设备的质感。建模过程中对各部件的干涉情况做了逐段校验，在工作装置全行程摆动、上部平台全周回转的状态下，均不存在部件干涉问题，各结构的壁厚、连接位置的尺寸都参考通用中型挖掘机的工程参数设置，保证模型的结构合理性，可用于后续的结构分析、运动仿真、渲染展示等场景。目前模型已完成主体结构的搭建，后续可进一步补充液压管路细节、舱内元件布局、外观标识等内容，进一步提升模型的完整度与精细度。
