履带式液压挖掘机械臂结构三维设计

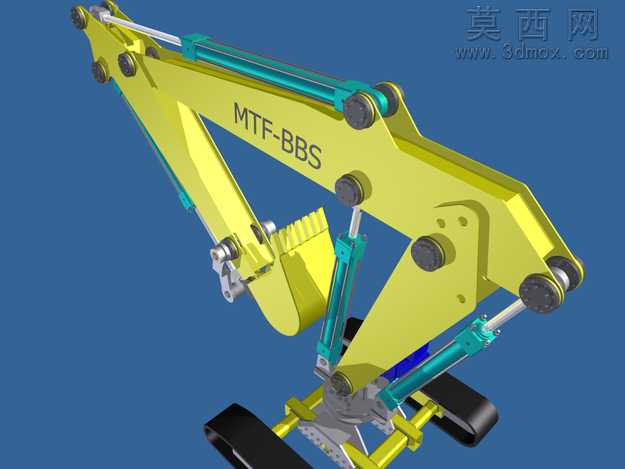

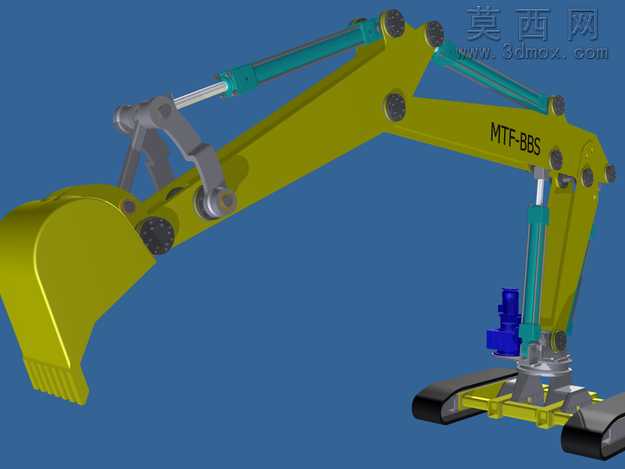

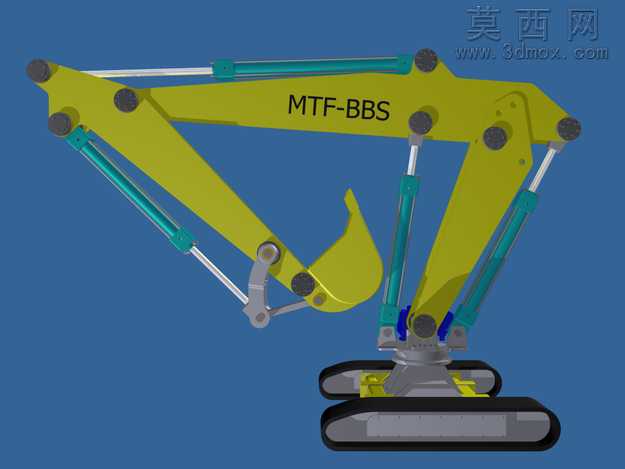

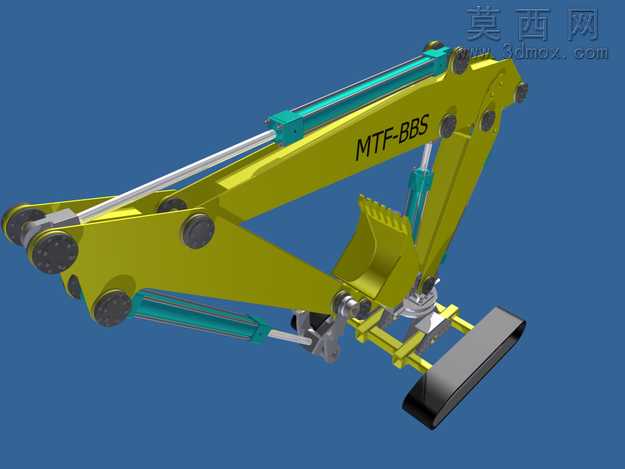

本作品为履带式液压挖掘机的作业装置及行走底盘三维建模成果，建模过程严格参照真实反铲挖掘机的结构比例与运动逻辑完成，整体模型完整还原了挖掘机核心作业单元的机械构造。建模阶段首先完成履带行走底盘的搭建，还原了履带板、驱动轮、导向轮、承重轮以及回转支承底座的结构，确保上部作业装置可实现360度回转的运动基础；随后依次搭建动臂、斗杆、挖斗的铰接结构，每一处铰接点的销轴、连接座都按照机械装配逻辑设计，保证各部件之间的运动自由度符合真实挖掘机的作业范围。液压系统的建模是本作品的重点，对应动臂升降、斗杆收放、挖斗开合的三组液压油缸均做了精细化还原，缸筒、活塞杆、铰接端的结构清晰，缸体采用金属质感材质搭配蓝绿色的缸套防护层，还原了真实液压油缸的外观特征；动臂与斗杆主体采用工程黄的金属漆面材质，表面做了均匀的质感处理，黑色的铰接端盖区分出转动副的位置，挖斗的切削刃、斗齿结构做了细节强化，还原挖掘作业部件的耐磨结构特征。渲染阶段采用纯色蓝色背景突出机械主体结构，各部件材质区分明确：金属结构件的哑光漆面、液压杆的亮面金属质感、橡胶履带的磨砂质感、液压管路的半透明防护层质感都做了针对性的材质参数调整，让整体模型的视觉呈现层次清晰。设计思路上以还原真实挖掘机的液压驱动逻辑为核心，所有部件的装配关系完全符合工程机械的设计规范，各运动部件之间预留了合理的运动间隙，可直接用于运动仿真演示，直观展示反铲挖掘机从动臂举升、斗杆收放到挖斗挖掘卸料的完整作业动作流程，模型结构完整无缺失部件，各铰接位置的连接关系准确，能够清晰展现液压挖掘机作业装置的机械原理与构造细节。
