带菱形安装板万向球型脚轮结构

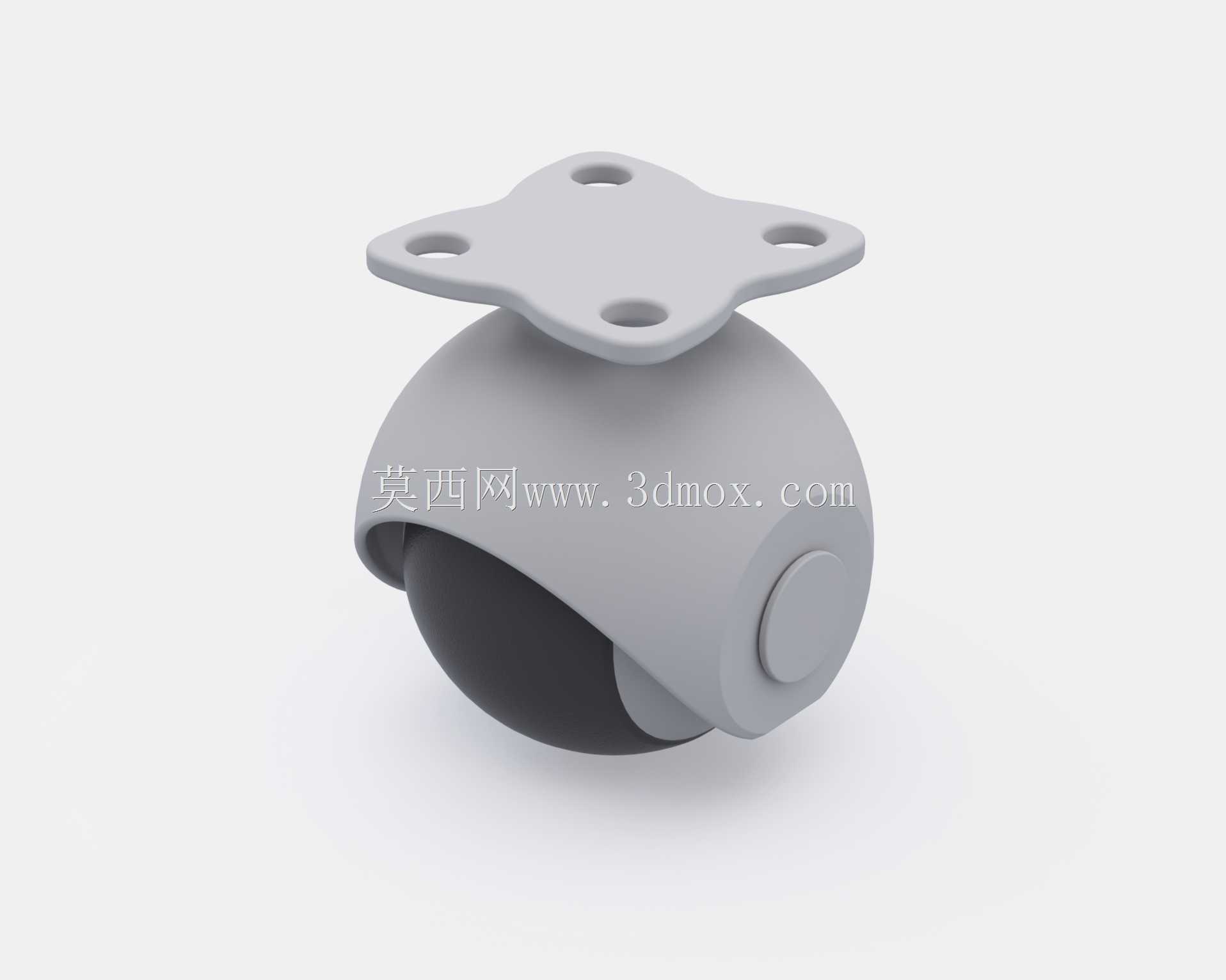

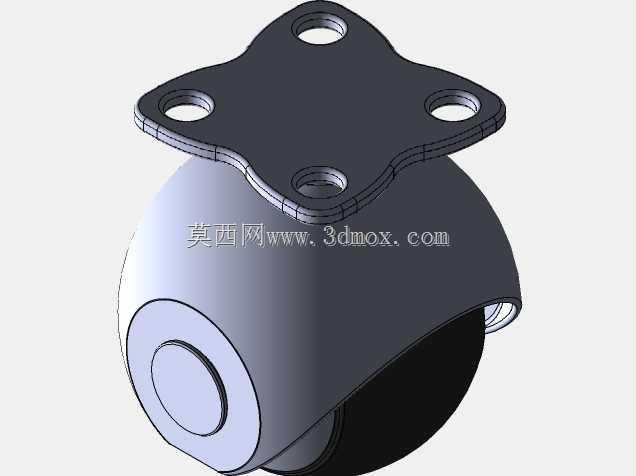

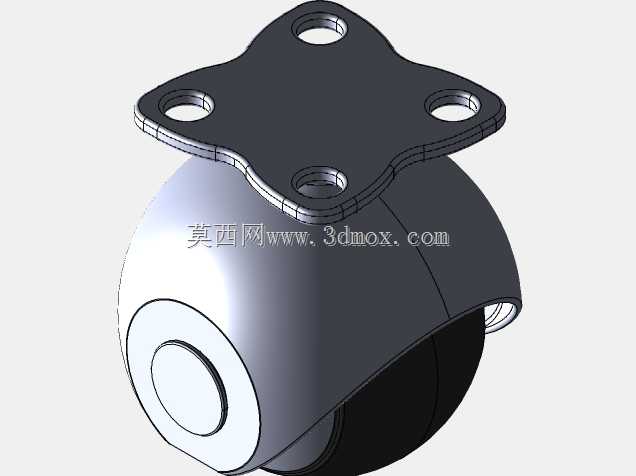

　　做设备结构设计这么多年，脚轮这类看似不起眼的通用配件，往往是决定设备移动体验的核心细节，这款带菱形安装板的球型万向脚轮，我在不少轻型移动设备、仪器仪表推车、小型工装台架的选型里都见过类似结构，实际落地的适配性比常规定向轮、单轴万向轮要灵活不少。先从安装边界说起，这款脚轮的安装板采用菱形四孔布局，四个安装孔分别位于菱形的四个端点位置，相比常规方形安装板，菱形布局的孔位在适配不同型材框架、设备底板时容错率更高，不管是铝型材框架的端面对接，还是薄钢板设备底板的孔位匹配，不需要额外扩孔或者做转接板就能完成固定，安装孔的沉台设计可以让固定螺丝的头部完全埋入板内，不会突出安装面干涉设备底部的其他走线或者结构件，安装板的厚度控制在3mm左右，足够承受常规轻型负载下的压力，不会出现安装板变形导致脚轮卡滞的问题。

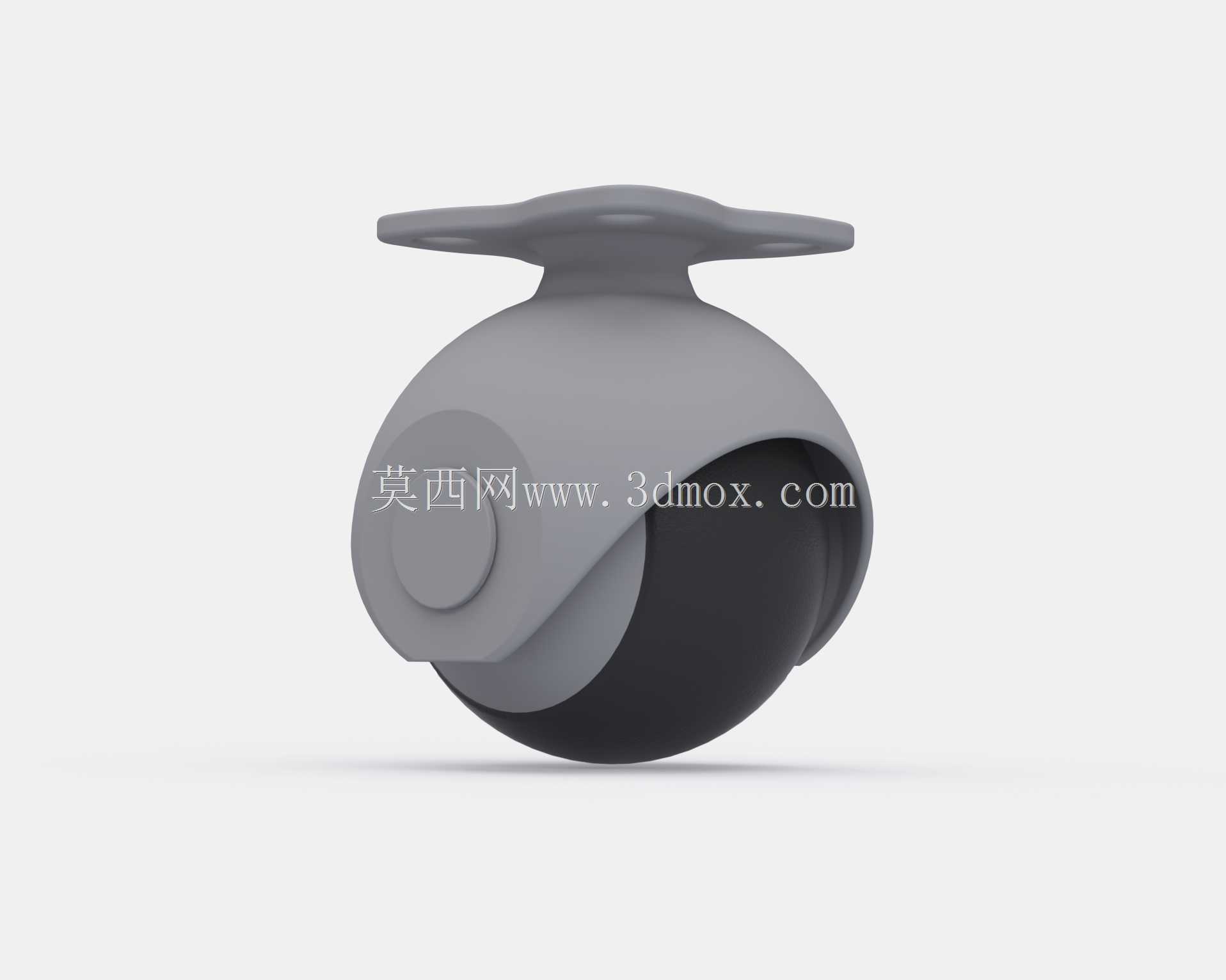

　　再看核心的转动结构，这款脚轮没有采用常规万向轮的支架转轴加单滚轮的结构，而是采用了半包式球壳包裹整颗球形滚轮的设计，球形滚轮的直径比常规同负载等级的单滚轮更大，接触地面的压强更小，在环氧地坪、PVC地板、瓷砖地面甚至短绒地毯上移动时，不会压出明显的压痕，也不容易被地面的细小杂物卡滞。半包式的球壳和上方安装板之间采用隐藏式的回转支撑结构，没有外露的转轴间隙，日常使用中灰尘、纤维碎屑不容易进入转动副内部，长时间使用也不会出现转动发涩、异响的问题，球壳的包覆范围刚好覆盖球形滚轮的上半部分，既可以限制滚轮的脱出，又不会干涉滚轮任意方向的转动，不管是直行、横向平移还是原地转向，滚轮都能顺畅滚动，转向时不需要额外施加很大的推力，这一点在仪器仪表类精密设备的移动场景里尤其重要，不会因为转向阻力过大导致设备内的精密元件受冲击。

　　从功能特性来看，这款脚轮属于轻型负载级别的移动支撑件，单轮额定负载在15kg到25kg区间，适合用在总负载100kg以内的移动设备上，比如小型检测仪器推车、实验室置物架、轻型工装周转车、家用小型移动柜体等场景。设计的时候要注意，这类球型万向脚轮的安装高度比常规平板万向轮略高，做设备底部结构设计的时候要预留足够的安装空间，安装面的平面度公差要控制在0.2mm以内，避免四个脚轮安装后出现个别轮悬空、受力不均的问题，如果设备需要经常停放在固定位置，可以搭配同安装高度的可调脚杯使用，移动时收起脚杯依靠脚轮移位，固定时放下脚杯承重，避免脚轮长时间受压导致滚轮变形。

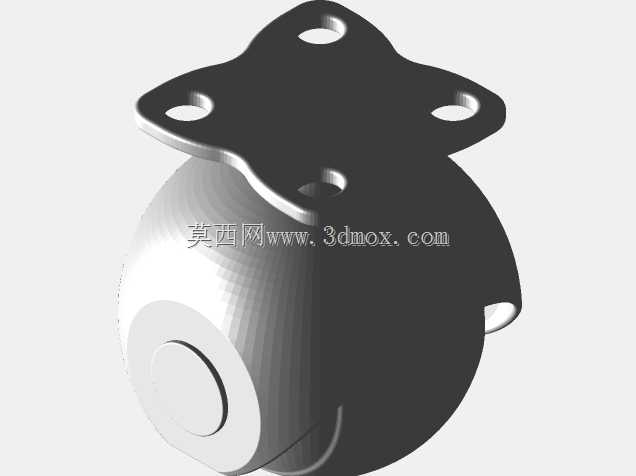

　　另外这款脚轮的滚轮采用软硬复合材质，外层是高弹性的耐磨橡塑材质，内层是硬质支撑内芯，滚动时的噪音比硬质尼龙轮低很多，在实验室、办公区这类对噪音有要求的场景里使用不会产生刺耳的滚动噪音，滚轮的球面设计让它越障能力比同直径的平滚轮更好，越过地面的电线、小门槛、地板接缝的时候不会出现明显的卡顿，也不会因为突然卡滞导致设备上放置的物品滑落。实际建模的时候要注意，安装板的四个孔位中心距要严格匹配常用的20系列、30系列铝型材的端面孔距，球壳和安装板的连接过渡处要做圆角处理，避免应力集中，滚轮和球壳之间要预留0.3mm到0.5mm的装配间隙，既不能间隙过大导致滚轮晃动，也不能间隙过小导致滚轮转动卡滞，球壳侧面的圆形端盖是滚轮的装配限位结构，建模的时候要考虑端盖的卡扣配合尺寸，保证装配后端盖不会松脱。
