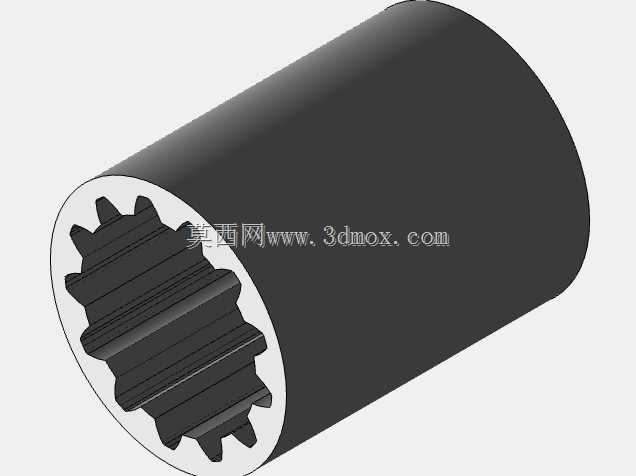

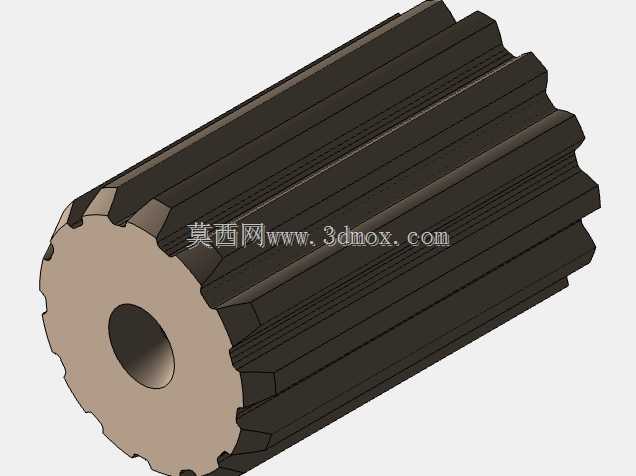

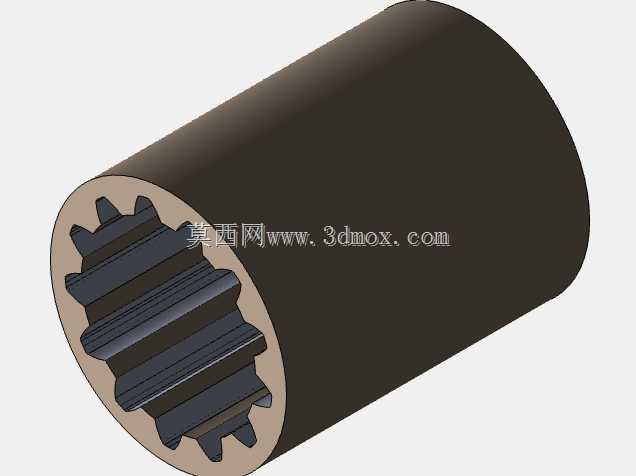

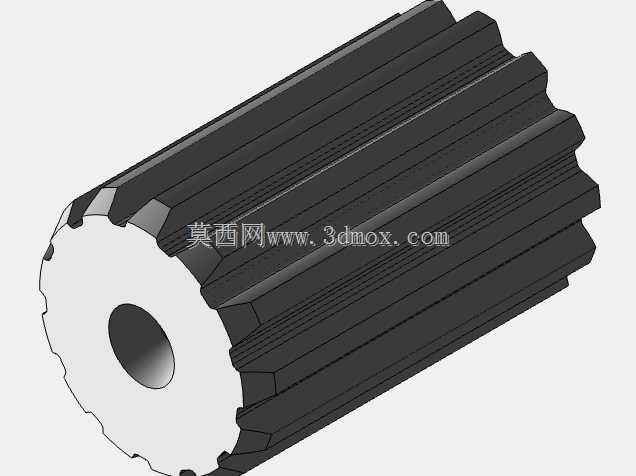

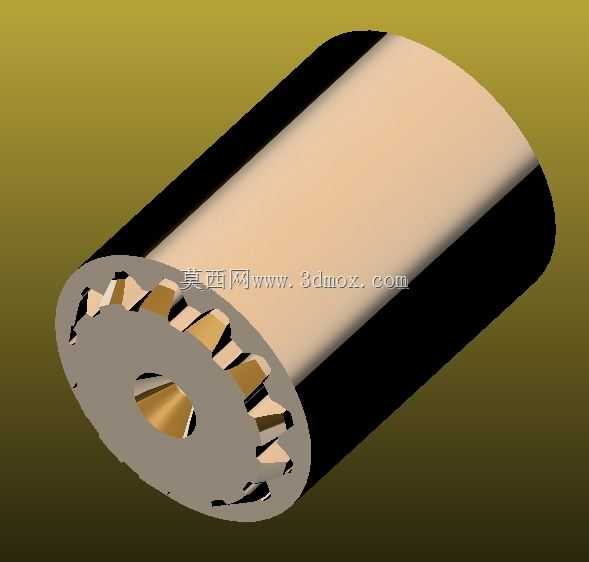

ANSI92.1标准30度压力角13齿渐开线花键

在工业传动系统的扭矩传递环节，花键副是实现轴与轮毂周向固定、同步回转的核心连接结构，这类ANSI 92.1标准的30度压力角渐开线花键，常应用在中低压工业阀块的驱动轴连接、仪器仪表的力矩传递组件、小型传动箱的动力输入输出端，相比平键连接，它的齿面接触面积更大，单位面积承载的压应力更低，能在反复正反转的工况下减少键侧挤压磨损，延长连接结构的疲劳寿命。

从实际使用场景来看，这类1.75英寸外径的花键，适配的是中小扭矩的传动链路，常见于实验室流体控制设备的阀组驱动、小型自动化生产线的工位回转机构、便携动力工具的输出轴连接，这些场景的安装空间往往比较紧凑，不允许采用大尺寸的法兰或多键连接结构，渐开线花键的齿根圆角过渡设计，能在较小的轴径下保证足够的抗剪切强度，避免轴端在冲击载荷下发生断齿或轴颈断裂。

设计这类花键结构时，首先要匹配DP8/16的径节参数，也就是双径节制的齿形设计，齿顶高采用16径节对应的取值，齿根高采用8径节对应的取值，这种设计能在控制齿顶厚度避免齿顶变尖的同时，增加齿根的有效厚度，提升齿根的抗弯强度。30度压力角的选择，是平衡齿面接触应力和径向分力的结果——相比20度压力角的花键，30度齿形的齿根更厚，抗冲击能力更强，虽然啮合时的径向分力略大，但在中小扭矩、轴系支撑刚度足够的场景下，这个劣势完全可以忽略，反而能降低对齿形加工精度的敏感度，减少装配时的齿面卡滞问题。

尺寸边界上，1.75英寸的外径是花键大径的控制尺寸，加工时需要保证大径的同轴度在0.02mm以内，避免装配后出现齿面偏载；13齿的齿数选择，是为了避免与配合件的齿数形成公因数，减少啮合过程中周期性的磨损共振，让齿面磨损更均匀。齿向的配合公差选用过渡配合等级，既可以保证装配时能顺利推入，不需要过大的压装力，又能控制周向的回程间隙在0.5度以内，满足仪器仪表类设备对传动精度的要求，避免阀块调节时出现空程误差。

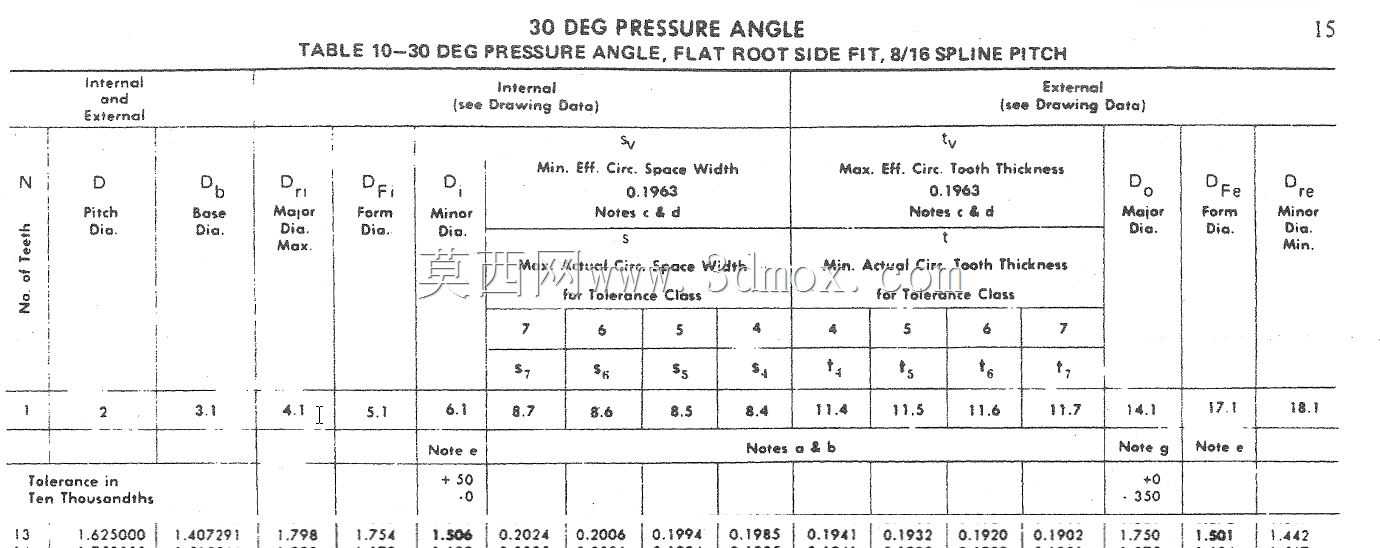

建模过程中，齿形的生成需要严格遵循ANSI B92.1的标准齿廓方程，先计算出基圆、分度圆、齿顶圆、齿根圆的直径，再通过渐开线方程生成单个齿的齿廓曲线，阵列后完成齿形切除，还要注意齿端的倒角处理，装配导入端做15度的倒角，长度控制在1.5mm左右，方便现场装配时的对中导入，避免齿端磕碰损伤。内花键与外花键的配合面要预留0.03-0.05mm的侧隙，既可以容纳润滑脂，又能补偿热胀冷缩带来的尺寸变化，避免高温工况下出现齿面咬死的问题。

这类花键在实际选型时，需要核算两个核心参数：一是接触强度，根据传递的最大扭矩计算齿面的压应力，确保小于材料的许用接触应力，一般这类花键采用40Cr调质处理，表面硬度达到HB240-280就能满足大部分工况需求；二是剪切强度，核算齿根处的剪切应力，避免过载时出现断齿。另外，在有腐蚀环境的使用场景下，比如流体阀块接触腐蚀性介质的部位，花键表面需要做镀镍处理，镀层厚度控制在0.008-0.012mm，不能因为镀层过厚影响配合间隙。

从装配维护的角度来说，这类花键结构不需要额外的轴向固定，依靠配合面的摩擦力就能实现轴向定位，拆装时只需要沿轴向拉出即可，比过盈配合的连接结构维护更方便，适合需要定期拆解维护的仪器仪表设备。齿面的润滑采用锂基脂即可，不需要强制润滑，维护成本低，适合在免维护周期较长的工业设备上使用。
