适配1911手枪的柱塞监视工装工具

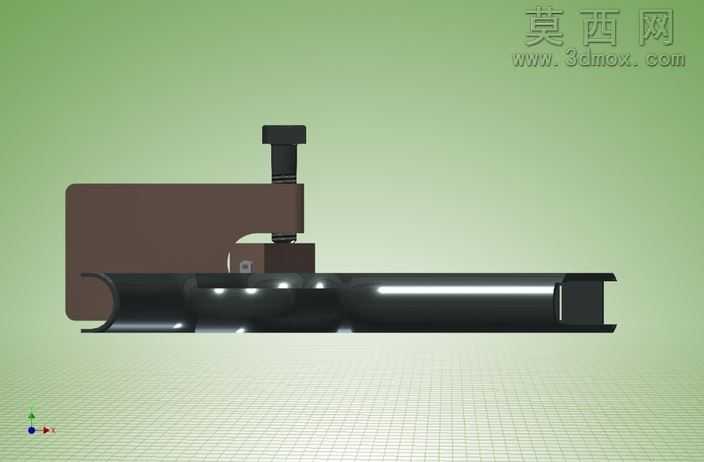

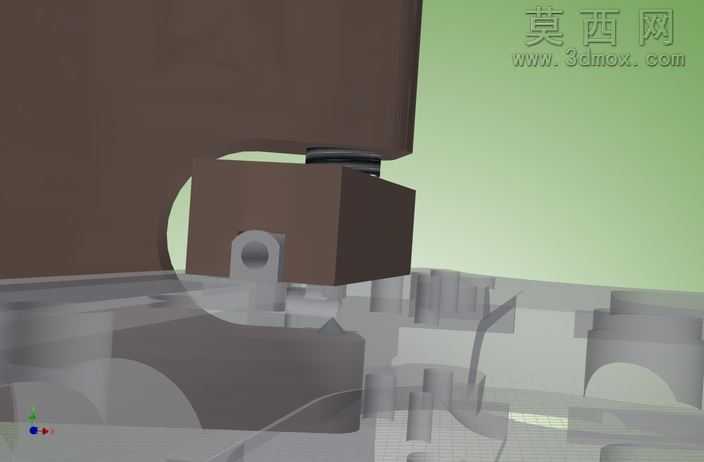

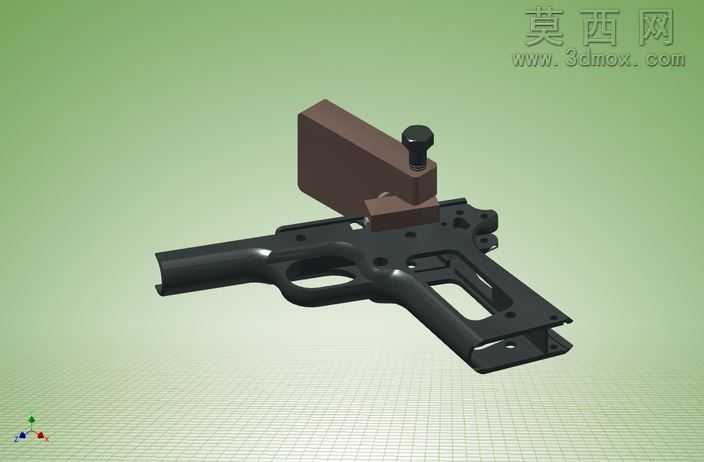

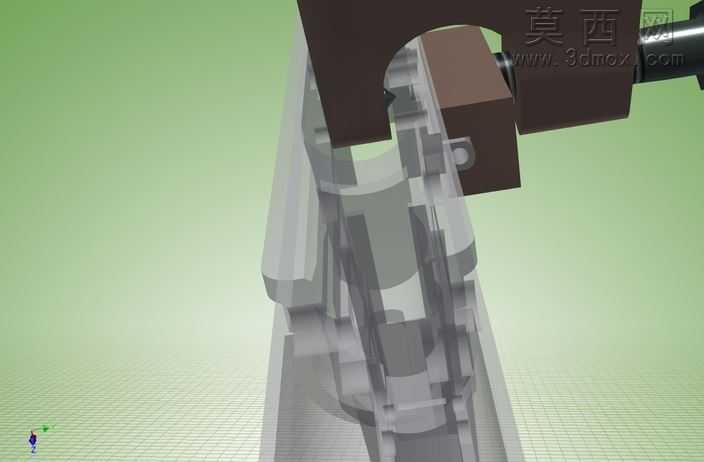

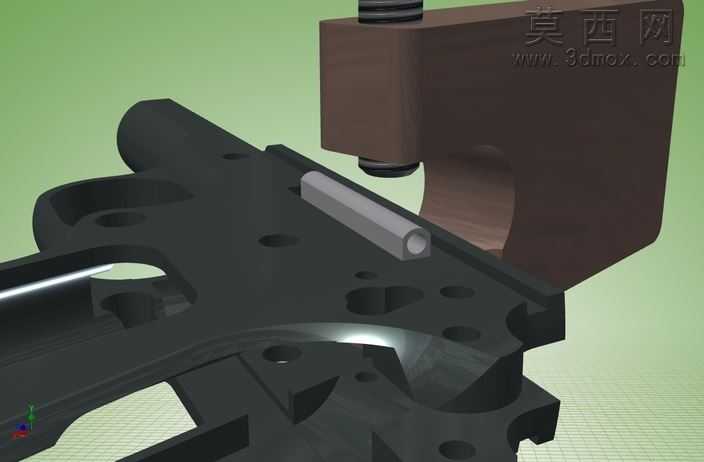

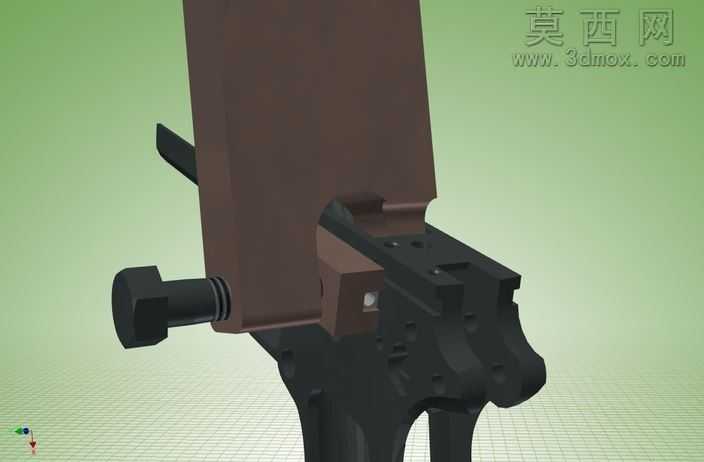

本作品为适配1911系列手枪结构的柱塞监视工装三维模型，整体建模过程严格遵循机械工装的尺寸配合逻辑，在Autodesk Inventor平台中完成全参数化建模，所有结构特征均保留可编辑的参数化历史记录，方便后续根据实际使用场景调整夹持尺寸、检测行程等核心参数。模型主体分为手枪框架定位基座与柱塞监视执行模块两大部分，定位基座完全复刻1911手枪下机匣的轮廓特征，精准还原扳机护圈、握把安装位、弹匣仓等关键定位结构，确保工装在装夹时能够与手枪框架完全贴合，避免检测过程中出现偏移错位。柱塞监视执行模块采用模块化设计，顶部设置带防滑纹理的黑色调节旋钮，旋钮下方连接压合定位块，棕色的模块主体通过燕尾槽结构与定位基座实现快速拆装，无需额外紧固件即可完成工装的组装与拆卸，适配现场快速检测的使用需求。材质渲染阶段针对不同部件的使用场景分配了差异化材质：定位基座采用哑光黑色金属材质，模拟实际工装的碳钢发黑处理表面，还原金属部件的细微磨砂质感与边缘倒角的高光反射效果；执行模块主体采用棕色酚醛树脂材质，模拟绝缘工装的非金属表面质感，调节旋钮采用黑色电木材质，添加细微的颗粒纹理提升真实感；背景采用渐变浅绿色工业展示背景，搭配网格地面与三维坐标标识，清晰呈现模型的空间比例与装配关系。设计思路上，该工装核心用于1911手枪柱塞组件的装配状态检测与行程监视，通过定位基座固定手枪框架后，调节顶部旋钮即可带动压合块接触柱塞端面，实时反馈柱塞的装配间隙与运动行程，替代传统的人工目视检测，提升柱塞组件装配的一致性与检测效率；建模过程中严格控制各部件的配合公差，所有活动连接部位均预留了合理的装配间隙，避免三维模型出现干涉问题，同时对所有棱边添加了0.2mm的工艺倒角，还原实际机械加工的工艺特征，让模型既具备工程实用性，也拥有较高的展示还原度。
