机械加工用车削夹具工装结构设计

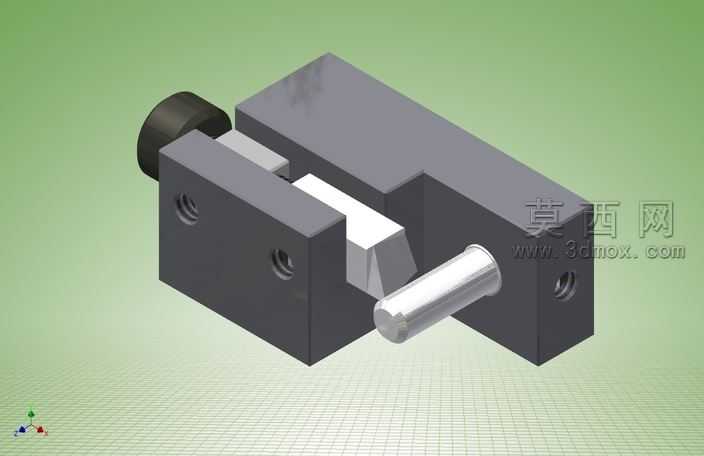

该三维模型为机械加工场景使用的车削夹具工装，整体采用模块化组合式结构设计，通过三维建模软件完成全参数化零件绘制与装配校验，建模过程中对各配合面公差、装配间隙进行了精准设定，确保各活动部件运动无干涉、装夹定位精度符合机加工要求。模型外观渲染采用工业机械常用的金属材质表现，主体基座部分使用哑光深灰铸铁材质，通过调整材质粗糙度、金属度参数还原铸铁件表面的磨砂质感，表面的安装孔位做了倒角细节处理，还原真实机加工零件的工艺特征；活动压块、定位销部件采用亮面钢材材质，通过高光反射效果区分不同功能部件的材质差异，调节旋钮部分采用黑色硬质工程塑料材质，表面做防滑纹理细节刻画，提升模型的真实感。结构设计上，该夹具采用侧压式装夹逻辑，基座为L型一体式承载结构，一侧设置可滑动的压紧块，通过端部的旋钮调节实现压紧块的进给与退回，完成对工件的夹紧与松脱，另一侧设置固定定位基准面，搭配圆柱定位销实现工件的快速定位，保证装夹重复精度；基座上预留的多个安装孔可将夹具整体固定在车床工作台面上，适配常规车床的装夹接口尺寸。设计思路围绕车削加工的实际工况展开，重点考虑装夹的便捷性与定位可靠性，简化装夹操作步骤，减少工件装夹辅助时间，同时保证夹具整体刚性，避免车削过程中出现振颤影响加工精度，各易磨损部件设计为可替换结构，降低后期维护成本，整体结构紧凑无冗余设计，适配小型轴类、块类零件的外圆、端面车削加工场景，建模过程中对所有活动部件的运动行程做了限位设计，避免超出行程出现部件脱落的问题，装配关系完全符合实际机械装配工艺逻辑，可直接用于机加工工艺参考、工装设计教学演示等场景。
