分切锯乔木主轴连接件三维结构设计

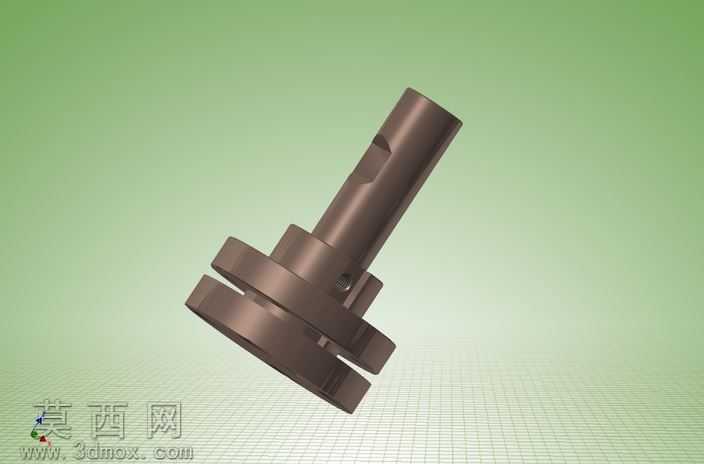

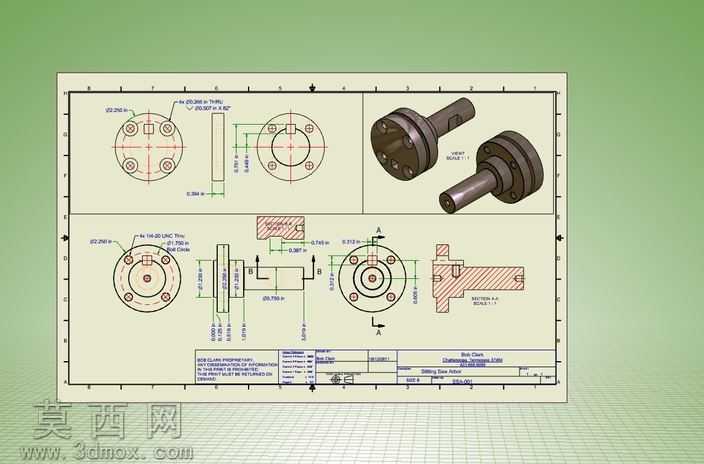

本作品为分切锯乔木主轴连接件的三维建模设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过旋转凸台命令生成轴类主体的基础轮廓，精准匹配分切锯传动端的装配尺寸要求，轴身预留的键槽特征采用拉伸切除方式完成，严格遵循机械设计手册中平键连接的公差配合规范，保证后续与传动轮、锯片安装座的周向固定可靠性。中部的双凸缘法兰结构通过多步拉伸与布尔运算实现，法兰盘上的定位孔采用圆周阵列方式排布，孔位同轴度、端面垂直度均按照五金传动件的加工精度要求设置参数，确保装配后法兰端面与轴身的垂直度误差控制在合理范围内，避免锯切作业中出现偏摆抖动问题。渲染阶段采用哑光金属材质模拟45号钢调质后的表面质感，添加细微的磨砂纹理还原真实机加工零件的表面状态，场景采用渐变绿底搭配网格参考平面，通过三点布光方案突出零件的结构层次，轴身与法兰衔接处的倒角、退刀槽等细节特征均清晰呈现，完整还原零件的加工工艺特征。设计过程中充分考虑分切锯作业时的受力特性，轴身直径从传动端到安装端采用渐变过渡设计，避免应力集中导致的轴件断裂风险，双法兰结构既可以实现锯片安装座的轴向定位，又能预留足够的锁紧空间，键槽位置避开轴身应力最大的截面区域，整体结构紧凑合理，完全适配分切锯乔木类加工场景的传动需求，模型同时导出STEP等通用格式，可兼容多数三维CAD软件进行后续的工程图生成、装配仿真与CAM加工编程使用。
