可旋转多工位枪械放置架结构设计

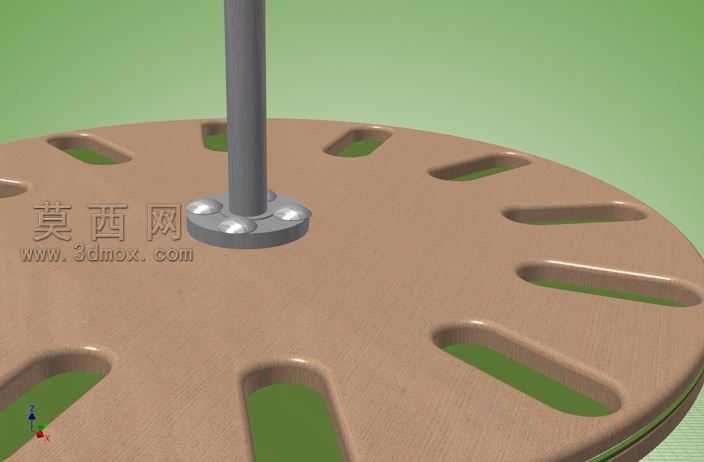

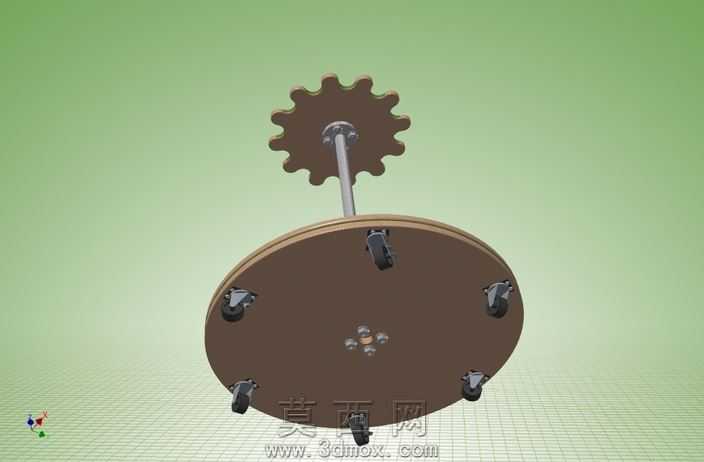

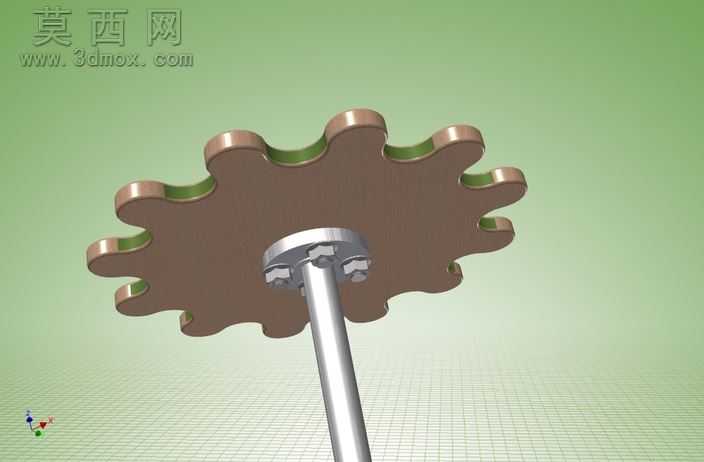

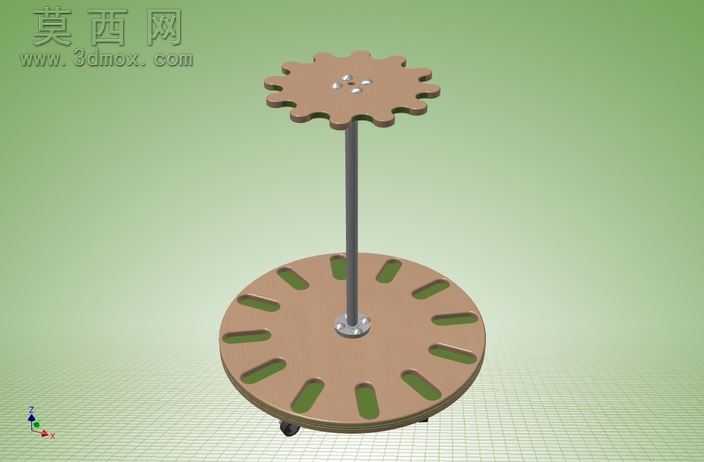

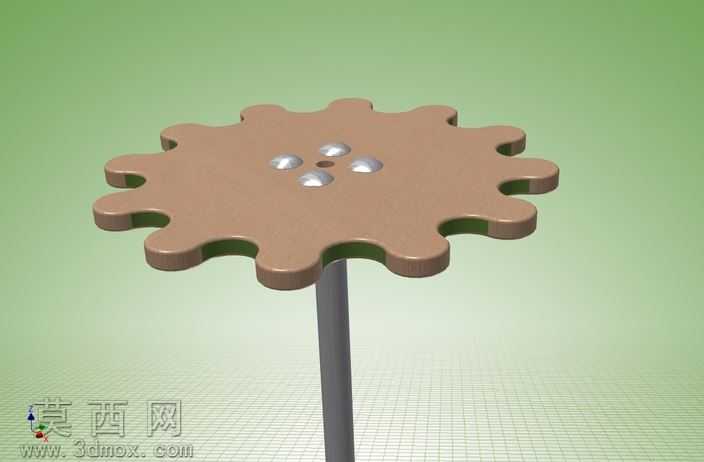

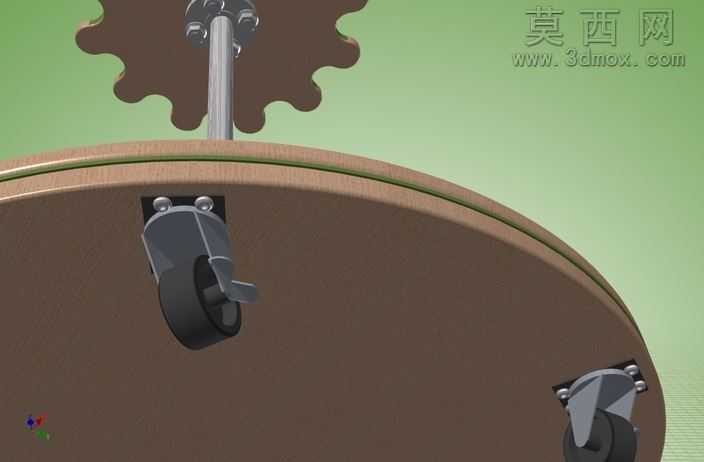

本作品为可旋转多工位枪械放置架，采用三维参数化建模完成整体结构设计，建模过程中对各部件的装配公差、运动干涉情况进行了逐一校验，确保旋转功能顺畅无卡滞。整体结构分为上下两个盘体与中间支撑立柱三部分，下方底座为圆形承载盘，盘体边缘均匀开设12个长条形限位槽，槽位尺寸经过精准测算，可适配不同规格枪械的枪身部位，实现枪械的竖直稳定放置，避免放置过程中出现倾倒、滑落问题；底座底部加装小型滚轮结构，既可以降低旋转时的摩擦阻力，也能对整个架体起到稳定支撑作用，防止架体重心偏移发生侧翻。中间支撑立柱采用金属材质圆柱杆设计，上下两端分别通过法兰固定结构与上下盘体连接，连接部位做了加厚处理，提升整体结构的抗扭强度，保证长期旋转使用不会出现松动变形。上方盘体采用齿轮状外缘设计，盘面中心开设安装孔位与立柱顶端固定，齿轮状结构既可以作为手动旋转的施力部位，也可后续搭配驱动齿轮实现电动旋转功能，拓展产品的使用场景。材质渲染方面，上下盘体采用仿木纹哑光材质，还原实木枪架的质感，同时搭配绿色槽位内衬，既可以起到防滑缓冲作用，也能提升整体视觉层次感；中间立柱采用银灰色金属磨砂材质，还原金属杆件的真实质感，底部滚轮采用黑色橡胶材质，细节表现贴合实际生产用料。设计思路上充分考虑枪械存放的实用性需求，旋转结构可以让使用者无需移动位置即可取放不同方位的枪械，多工位设计可满足多把枪械的同时存放需求，整体结构简洁稳固，拆装维护便捷，既可以作为枪械收藏展示的存放载体，也可适配射击场所的枪械临时存放使用，建模过程中所有部件均做了可加工性校验，各零件尺寸符合常规机械加工工艺要求，可直接导出工程图纸用于生产制造。
