39英寸嵌入式电壁炉内部加热组件结构

做家居采暖设备结构设计快八年，经手的嵌入式壁炉插件少说有二十几款，这次拆解复现的39英寸规格炉内插件，是目前家装市场适配性最广的尺寸段，刚好对应常规客厅电视墙预留的标准壁炉龛位，不用额外砸墙改尺寸，装修阶段提前留好接线点位就能直接嵌装。从实际落地场景看，这类插件主要用在两类场景：一类是商品房精装房的装饰性采暖配套，替代传统燃木壁炉解决烟道预留难、消防验收不过的问题；另一类是民宿、复古风商业空间的氛围加采暖组合需求，既要视觉上还原燃木壁炉的砖衬炉膛质感，又要满足商用空间长时间运行的安全要求。

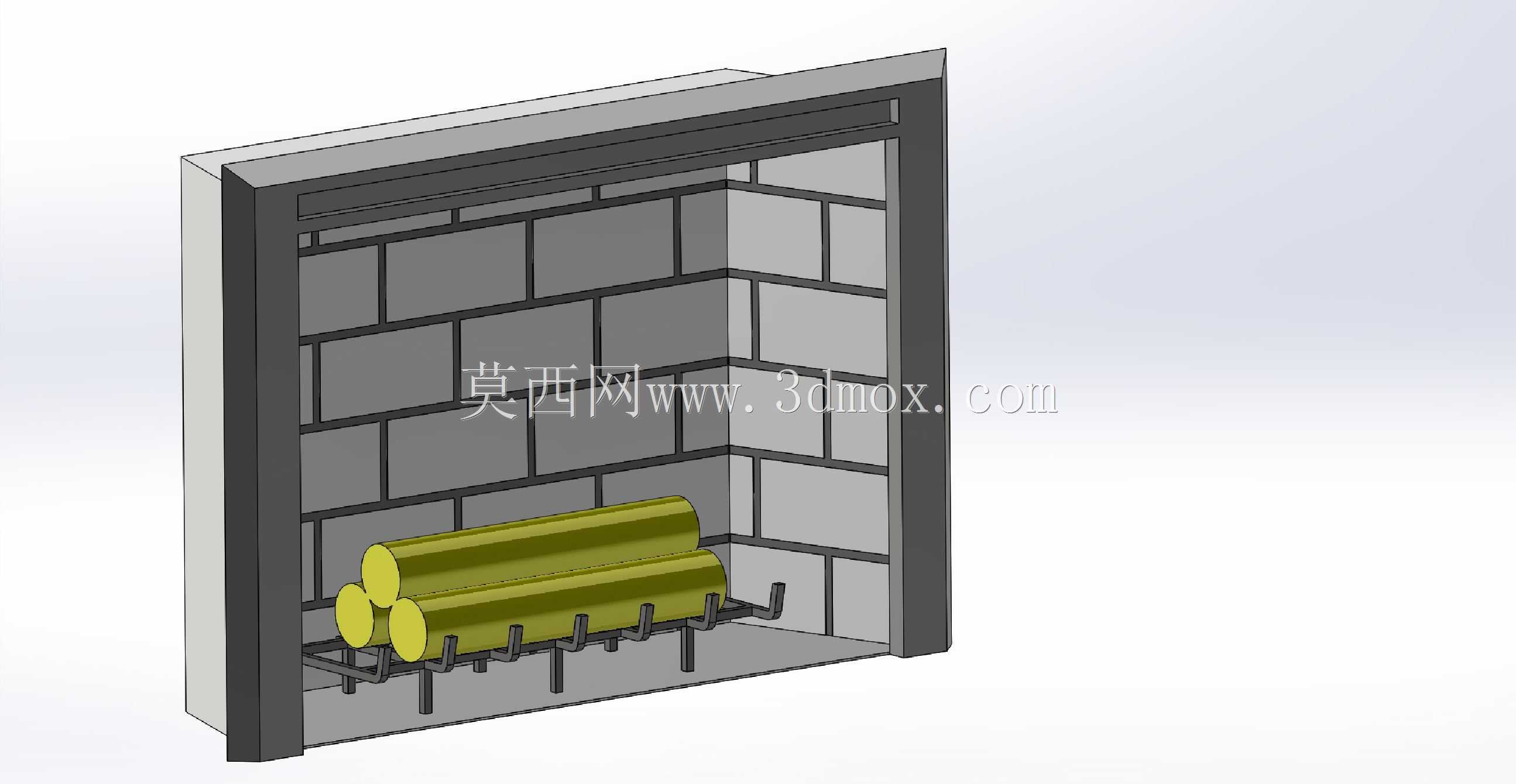

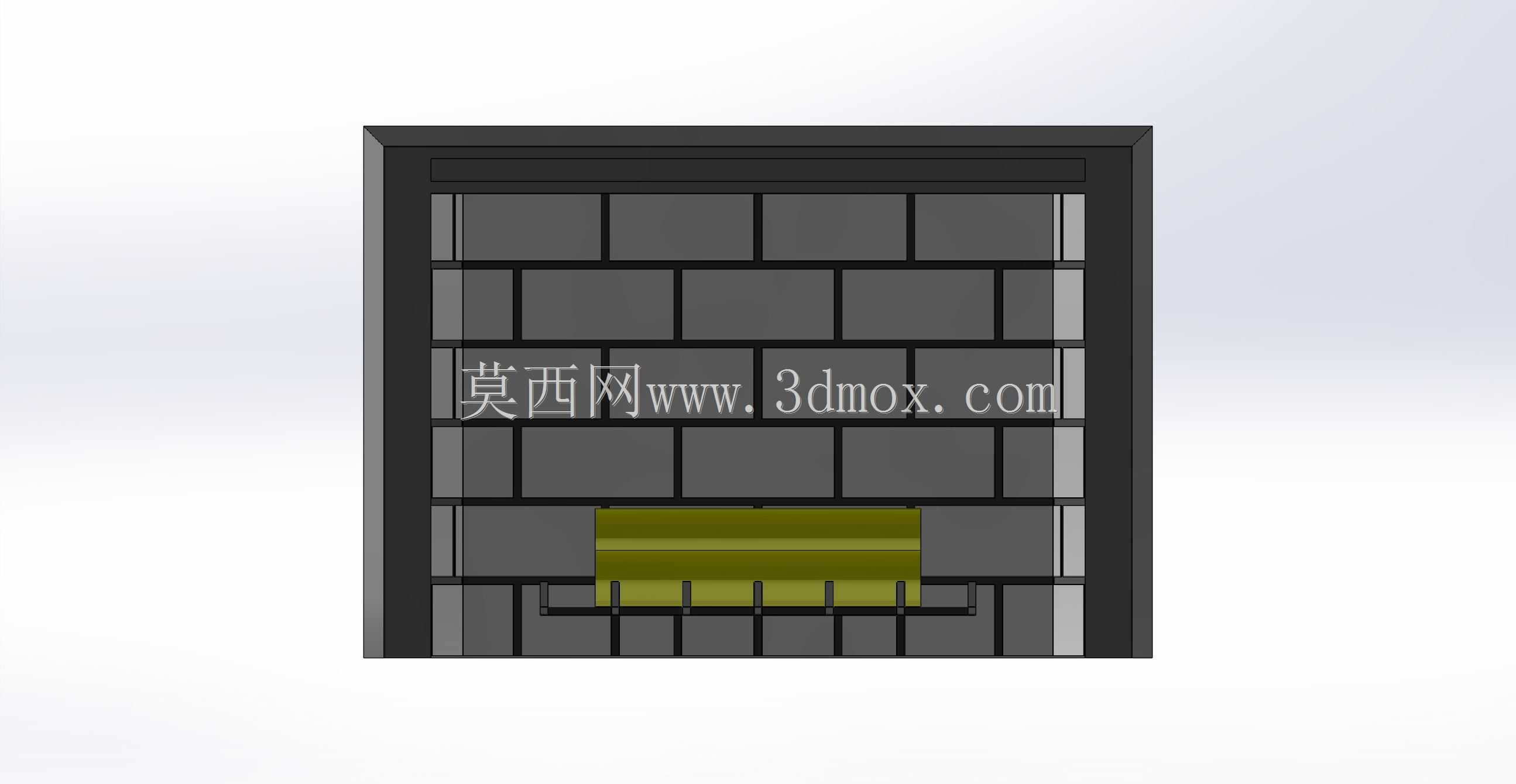

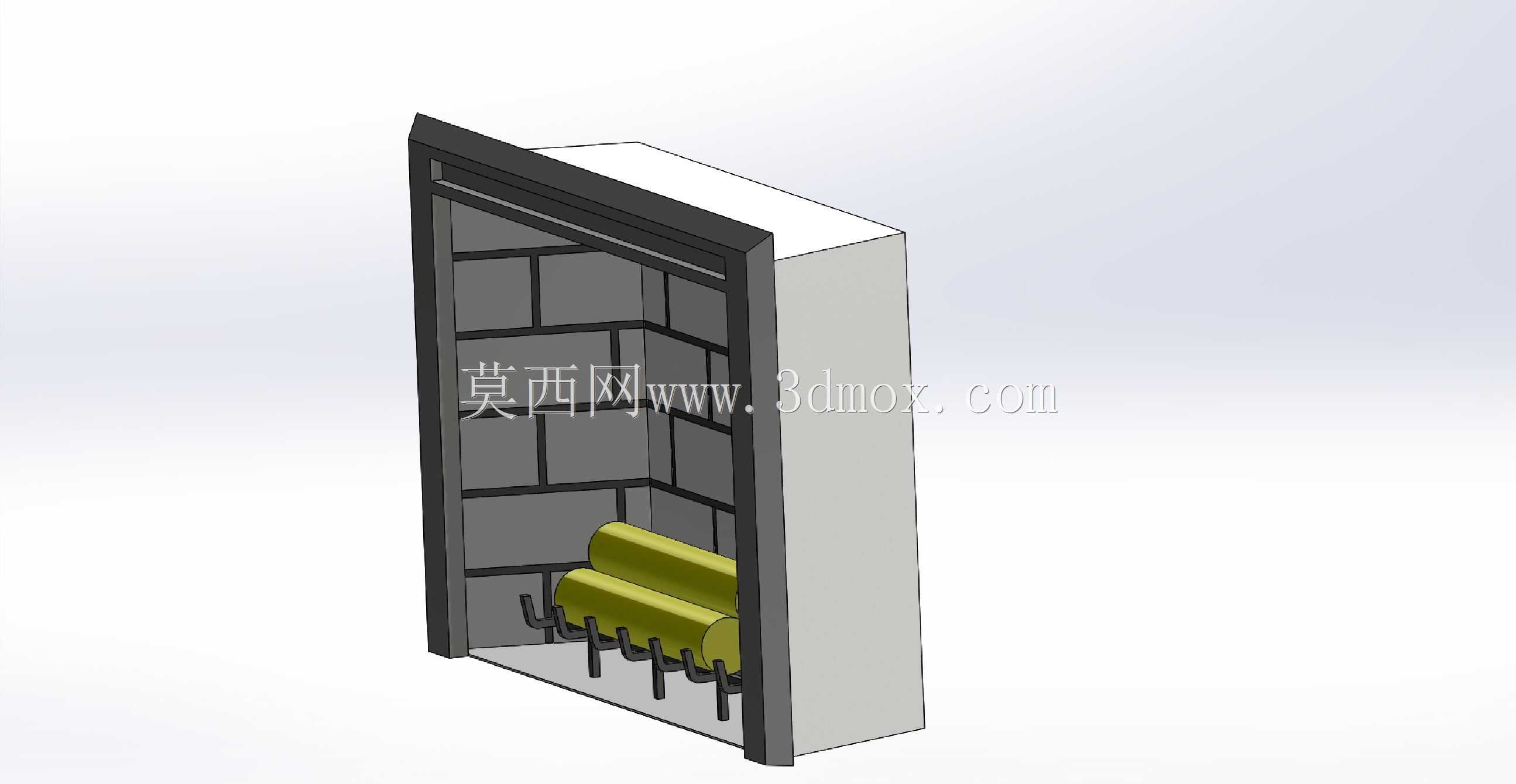

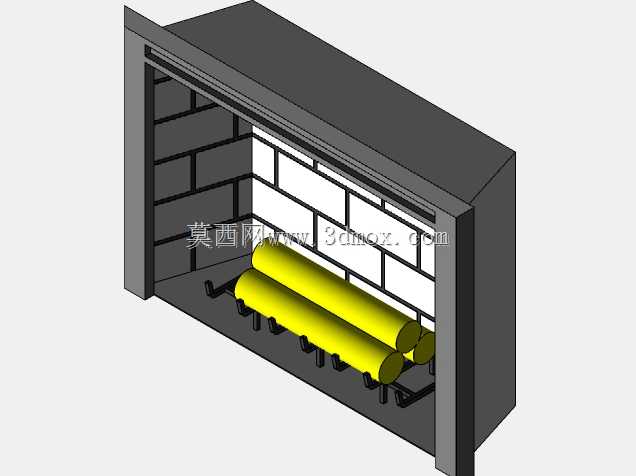

先讲功能逻辑，整个插件的核心是模拟燃木燃烧的视觉效果加辅助采暖，炉膛内部的黄色圆柱组件是仿真炭块组的支撑加热模块，不是真的燃烧结构，靠内置的发热元件搭配反光结构模拟火焰跳动的光影，背后的黑白格纹结构是仿真耐火砖衬，一方面是视觉上还原真实壁炉的砖砌炉膛质感，另一方面是隔热层的安装基准，把发热区域的温度隔绝在炉腔内部，避免高温传导到外围的装饰柜体，防止木质柜体长期受热变形。

设计的时候最先卡的是安装边界尺寸，39英寸是指炉口的横向净宽度，对应外围安装框的尺寸要比预留龛位单边小3mm，留足安装调整的间隙，深度方向控制在280mm以内，刚好适配常规240mm墙体加装饰面的总厚度，不会突出墙面影响美观。底部的支撑脚是可调结构，调节范围在0-15mm，用来适配现场地面不平整的情况，保证炉体安装后水平，避免内部的反光组件倾斜导致光影效果失真。

结构拆分来看，外围的金属框是承力主体，用1.2mm厚的冷轧板折弯焊接成型，表面做高温喷塑处理，耐受温度到250℃，长期运行不会掉漆变色。炉膛内侧的砖纹结构不是真的砖块，是用0.8mm厚的镀锌板压型后做转印处理，重量比真实砖衬轻70%，大大降低墙体的承重负担，毕竟很多精装房的电视墙是轻质隔墙，承重有限，过重的炉体有脱落风险。内部的加热组件排布是经过热流仿真优化的，发热元件均匀排布在仿真炭块下方，热风从炉口上沿的隐藏出风口送出，不会直吹人体造成不适，同时热气流上升的路径刚好带动光影组件的反光片转动，不需要额外加电机驱动火焰效果，既降低了运行噪音，又减少了故障点。

做三维建模的时候要特别注意几个配合公差：一是炉框和砖衬的配合间隙，控制在0.5mm以内，避免漏光导致仿真效果穿帮；二是加热组件和底部支撑的安装孔位，要留1mm的安装余量，方便现场装配的时候调整位置，避免孔位错位装不上；三是背部的接线盒位置，要距离墙体预留接线点不超过100mm，方便后期检修更换线路，不用把整个炉体拆出来。另外还要考虑安全间隙，发热组件距离背部隔热层的距离不小于20mm，距离侧面炉框的距离不小于15mm，防止局部温度过高触发过热保护，甚至引发安全隐患。

从选型适配的角度说，这款插件不需要额外搭配烟道，只需要预留10A的三孔插座就能运行，采暖功率在1500W左右，能覆盖20-25㎡的空间采暖需求，同时火焰效果可以单独开启，不需要采暖的时候只开氛围灯，作为装饰使用，降低能耗。很多设计师在做美式、复古风家装的时候，会优先选这个尺寸的插件，因为适配的外装饰框款式最多，不管是大理石材质还是实木材质的壁炉架，都有现成的配套尺寸，不用单独开模定制，能压缩装修成本和工期。建模的时候还要把安装卡扣的结构做细，炉体和外装饰框是通过侧边的弹簧卡扣连接，不需要打螺丝，后期维护的时候直接把炉体从卡扣里抽出来就行，不用拆外围的装饰面，大大降低后期运维的难度。
