汽车产线零件条码扫描散件承托夹具

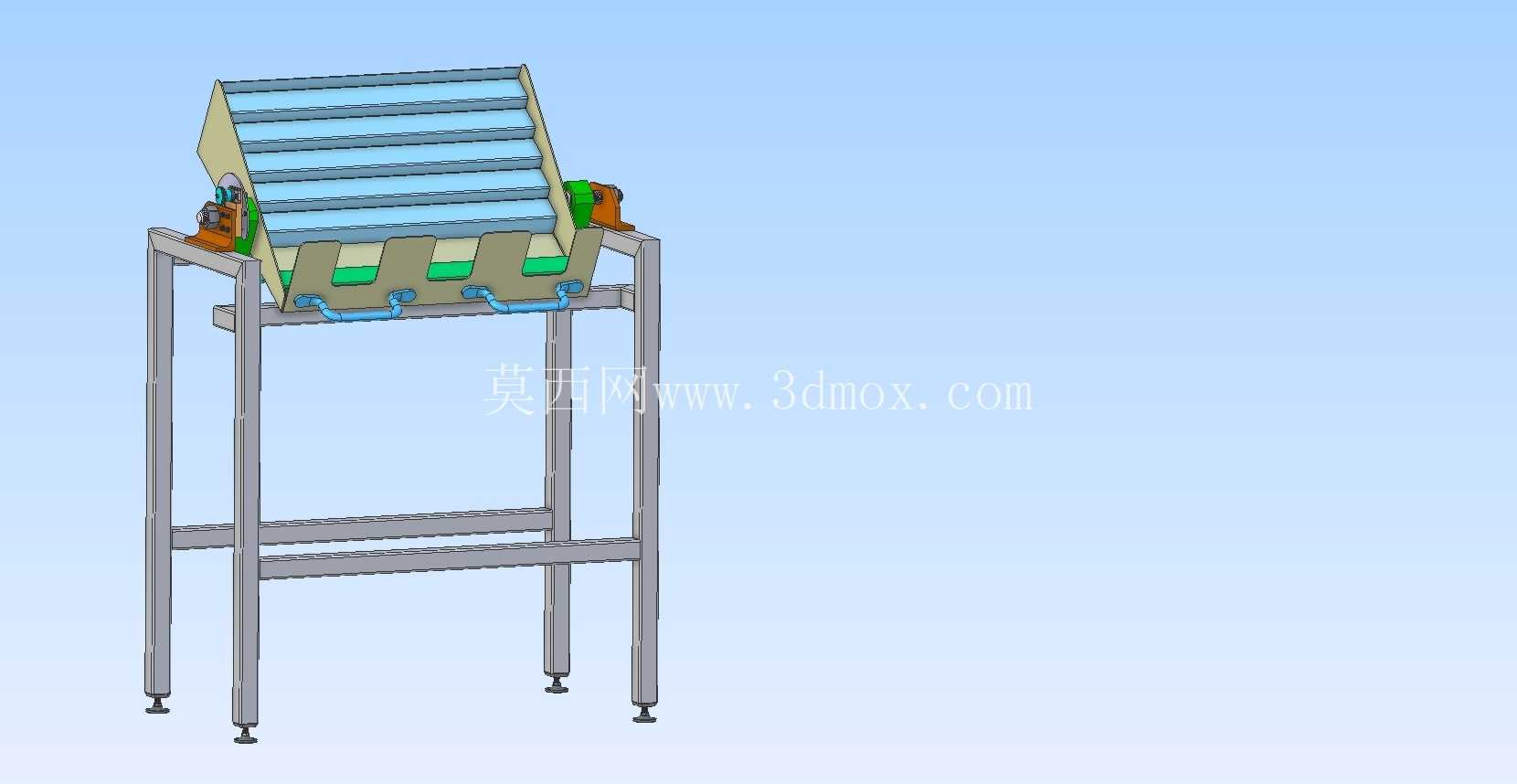

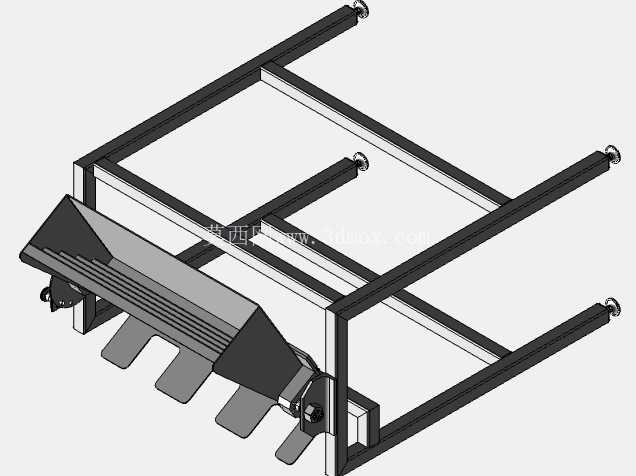

在汽车冲压零部件的后段工序流转场景中，零散堆放的小型冲压件往往存在条码被遮挡、单件分拣效率低的问题，这套散件承托式扫描夹具正是针对该痛点设计的工位辅助工装。整套设备采用方管焊接机架作为承载基础，机架底部配置可调脚杯，可适应车间地面15mm以内的高度差，安装时无需额外预埋地脚，直接放置在扫描工位旁的流水线侧方即可，机架整体占地宽度约720mm、纵深约650mm、总高度约1480mm，不会占用主流水线的通行与操作空间，适配多数汽车零部件厂的标准工位间距要求。

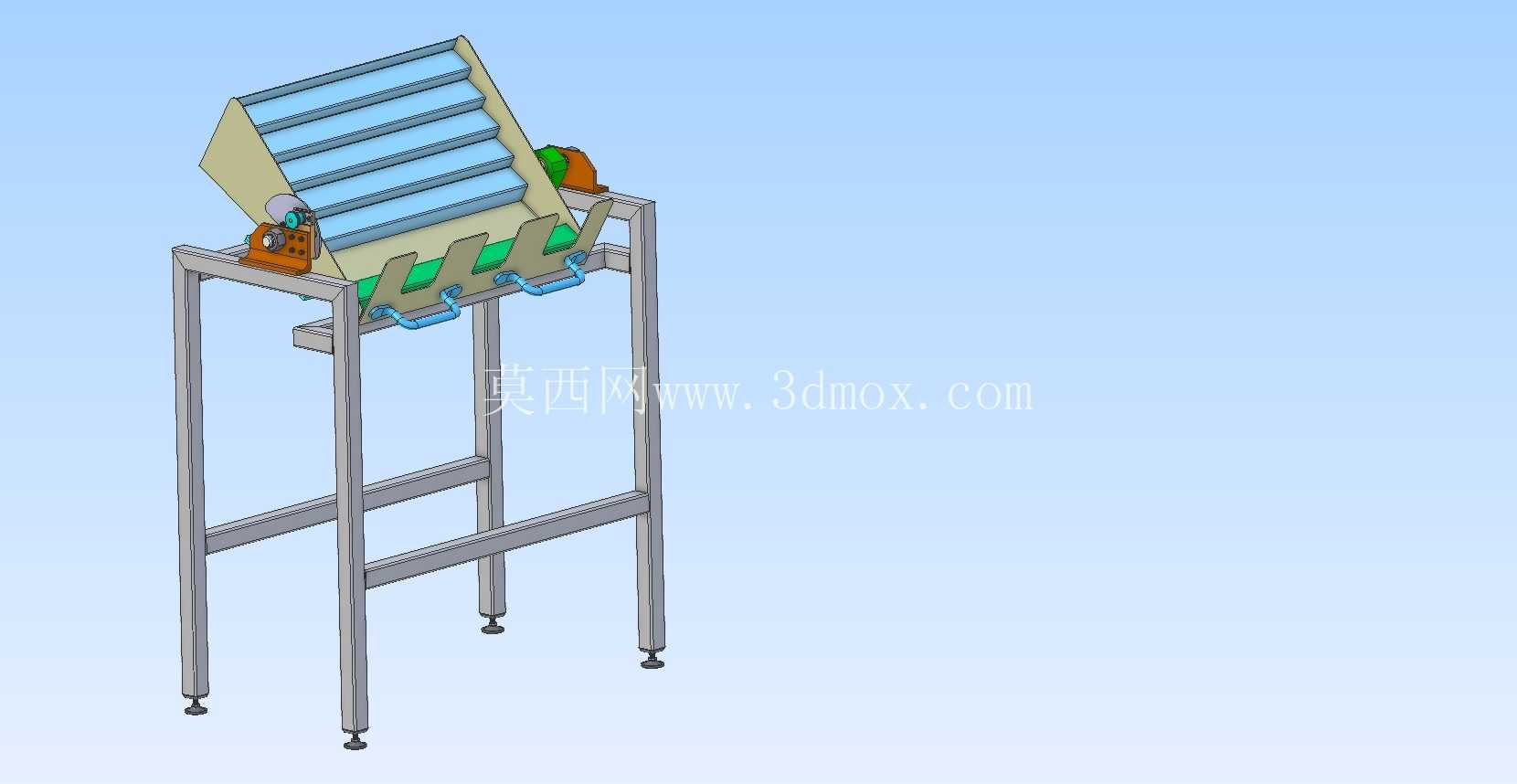

设备上部的承托料架采用倾斜式布局，倾斜角度设置为32度，该角度经过现场反复验证：既可以让零散倒入的冲压件依靠自重沿斜面向下缓慢滑移，又不会因为坡度过大导致零件堆叠挤压，料架表面设置多道平行的导向挡条，挡条间距可根据待扫描零件的外形尺寸做10-80mm范围的无级调整，适配不同规格的汽车冲压小零件，比如加强支架、固定卡扣、连接角片等常见件都能顺畅通过。料架下端设置三组分料拨爪，拨爪由侧边的小型驱动单元带动做间歇式往复运动，每次动作仅放行单个零件到下方的扫描位，避免多个零件同时进入扫描区导致条码识别失败。

扫描位正对条码扫描器的安装位置，预留的安装接口可适配市面主流的工业固定式扫描枪，零件到达扫描位时会短暂停留0.8秒，待条码信息采集完成后，拨爪再次动作将已扫描零件推送到下游的接料滑槽，进入下一道分拣或包装工序。整套夹具的设计思路完全围绕“减少人工干预”展开，作业人员仅需批量将待扫描的零散零件倒入上部料架即可，无需逐件摆放对齐，单工位的扫描效率相比人工手持扫描可提升3倍以上，同时能避免人工操作时出现的漏扫、错扫问题。

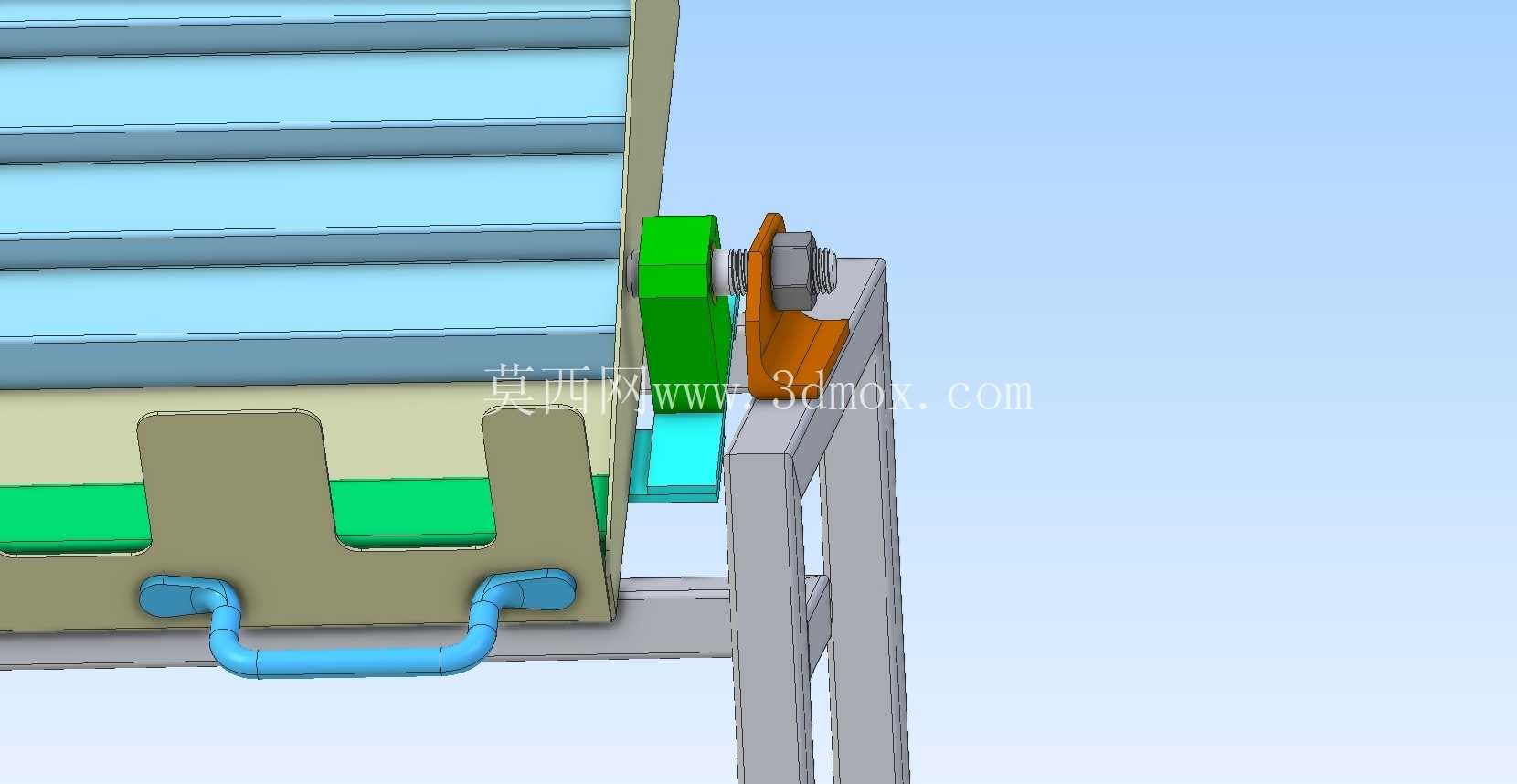

从结构细节来看，所有与零件接触的挡条、拨爪表面都包覆了2mm厚的聚氨酯垫层，不会刮伤冲压件的表面涂层与镀锌层，满足汽车零部件的外观质量要求；机架的方管连接处采用满焊后打磨处理，整体刚性充足，在拨爪高频往复动作时不会出现明显晃动，保证扫描位的位置精度，识别准确率可稳定保持在99.7%以上。料架侧边设置的驱动单元采用外置式安装，维护时无需拆解料架主体，仅需拆开侧边的护板即可完成检修与配件更换，降低产线停线维护的时间成本。

在实际产线布局中，该夹具可直接对接皮带线、滚筒线等常规输送设备，也可单独作为离线扫描工位使用，适配冲压车间、零部件仓储区、总成装配线旁等多个场景的条码采集需求。设计时充分考虑了车间的复杂工况，所有电气元件都采用IP54以上防护等级，可适应冲压车间少量粉尘、切削液雾气的使用环境，无需额外加装防尘护罩即可长期稳定运行。倾斜料架的上部还设置了可拆卸的挡边，当处理尺寸较小的零件时可加装挡边防止零件从侧边滑落，处理较大尺寸零件时可快速拆除挡边拓展料架的有效宽度，无需更换整套料架结构，柔性适配多品种小批量的生产模式。
