雷霆B型闪光弹携行快拔套结构设计

　　这套携行快拔套的结构设计，核心服务于非致命战术装备、彩弹竞技运动的随身携行需求，针对雷霆-B型闪光弹的外形轮廓做了完全贴合的适配，解决了运动过程中装备晃动、取用卡顿的常见问题。从实际使用场景来看，这类快拔套主要适配两类使用群体，一类是彩弹竞技、wargame运动的爱好者，在模拟对抗场景中需要快速取用模拟闪光弹完成战术动作，对携行具的取出顺畅度、固定牢靠度有极高要求；另一类是战术训练场景中的模拟装备携行，需要在跑动、攀爬、卧倒等大幅度动作下保证装备不会意外脱落，同时取用过程不需要多余的解锁动作，单手即可完成拔取操作。

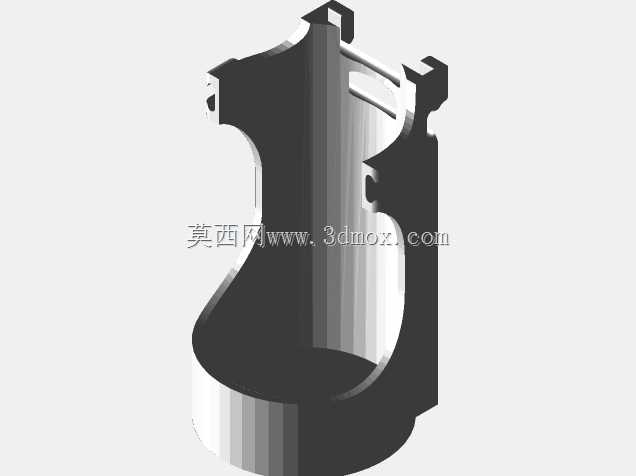

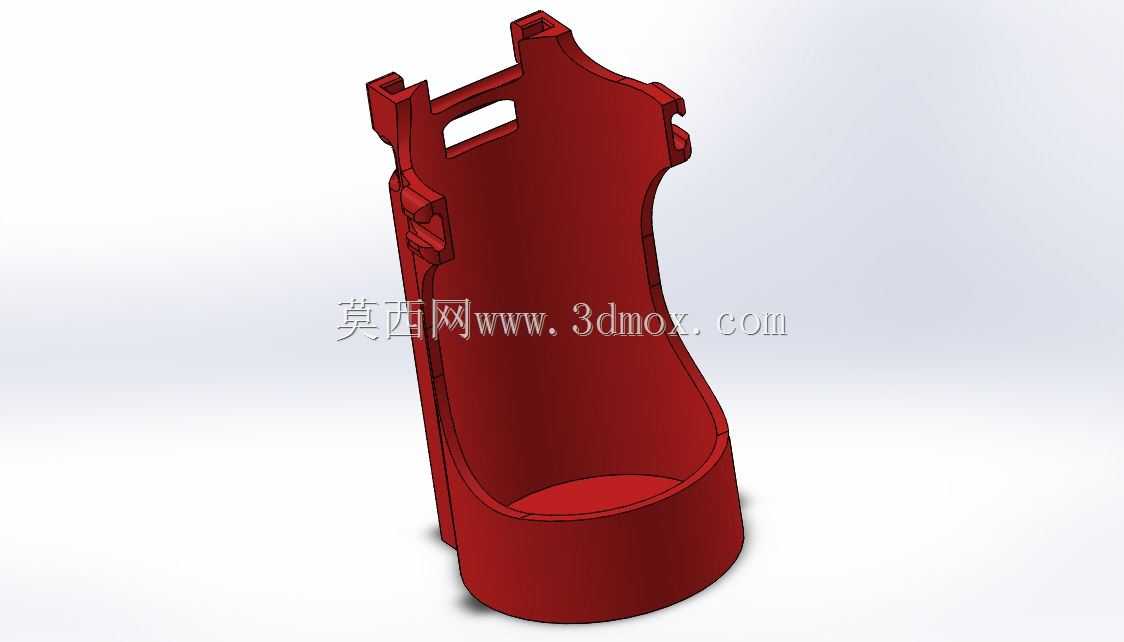

　　设计过程中首先考虑的是安装边界的适配性，快拔套整体采用两片式闪光外壳的拼接结构，外壳的内型腔完全匹配雷霆-B型闪光弹的柱形轮廓，型腔内壁预留了0.2mm的装配间隙，既保证弹体插入后不会因为间隙过大产生旷量，也不会因为间隙过小导致插拔阻力过大，在低温环境下也能顺畅取用。外壳的外侧做了均匀的防滑纹理处理，纹理深度控制在0.3mm，不会勾挂衣物织带，同时在佩戴手套操作时也能提供足够的摩擦力，方便调整携行套的安装角度。

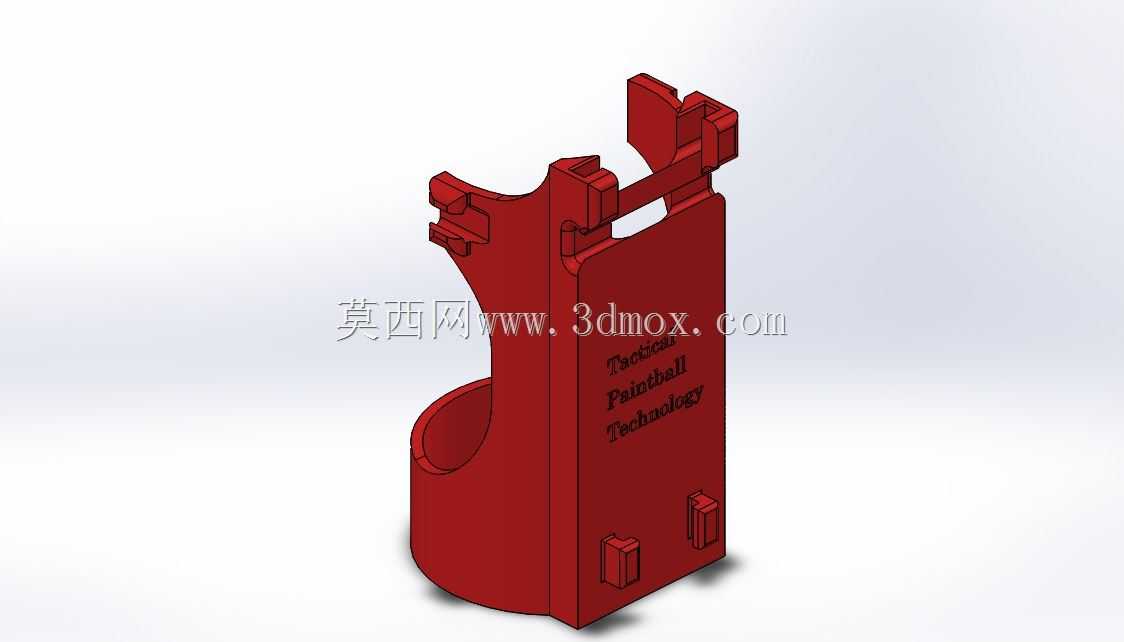

　　固定结构的设计是这套产品的核心功能点，两片外壳通过侧边的卡扣结构完成拼接，不需要额外的紧固件即可完成组装，拼接完成后整体形成一个上端开口的筒型腔体，开口位置做了15度的外翻导向角，弹体插入时可以通过导向角自动滑入型腔，不需要刻意对准位置，在紧张的竞技场景下可以大幅降低操作难度。型腔的中下部设计了一圈内凸的弹性卡筋，卡筋的凸起高度为1mm，采用和外壳一体的硬质工程塑料材质，当弹体插入到位后，卡筋会卡入弹体对应的凹槽位置，提供足够的固定力，经过实际测试，在垂直向下施加15N的拉力时弹体不会脱落，而正常拔取时的拉力控制在8N左右，既保证了运动过程中的固定可靠性，也不会因为拔取力过大影响取用速度。

　　从安装适配性来看，这套快拔套的背部设计了通用的MOLLE织带挂载结构，可以兼容市面上绝大多数战术背心、腰封的织带规格，挂载时可以根据使用者的操作习惯调整安装角度，倾斜角度调整范围在0到30度之间，适配不同身高、不同操作手习惯的使用者，不管是左手还是右手操作都能找到舒适的拔取角度。整体外形尺寸控制在长120mm、宽45mm、厚35mm的范围内，不会因为体积过大影响使用者的其他动作，在卧倒时也不会因为突出高度过大硌到身体，长时间佩戴没有明显的异物感。

　　结构强度方面，外壳整体采用等壁厚设计，壁厚均匀控制在2.5mm，在保证结构强度的前提下尽可能控制整体重量，整套携行套不含挂载配件的重量控制在35g以内，不会给使用者增加额外的负重负担。外壳的边角位置全部做了R2的圆角处理，没有尖锐的棱角，在运动过程中不会划伤皮肤或者勾挂衣物，拼接位置的接缝做了错位止口设计，拼接完成后接缝间隙小于0.1mm，不会进入泥沙、灰尘等杂物，在户外场地使用后只需要简单冲洗即可完成清洁，不需要拆解维护。

　　在实际使用的适配性上，这套快拔套除了可以适配对应的雷霆-B型模拟闪光弹之外，型腔尺寸也可以兼容同直径规格的其他圆柱形非致命装备、模拟道具，通用性较强。设计过程中也考虑了不同使用环境的适配性，整体结构没有易损的活动部件，不存在弹簧、卡扣等容易失效的小零件，在高温、低温、淋雨等恶劣环境下都能保持稳定的性能，不会因为环境变化出现固定力下降、插拔卡顿的问题。对于三维建模从业者来说，这套模型的结构可以作为硬质携行装具设计的参考案例，其型腔适配、卡扣拼接、导向结构的设计思路，可以平移到其他工具携行套、装备固定套的设计工作中，尤其是两片式外壳的拼接止口设计、弹性卡筋的尺寸参数，都具备实际的工程参考价值，可以直接复用在同类型产品的结构设计中，减少重复的参数调试工作。
