五速手动变速箱剖切演示结构

　　这套结构围绕手动变速传动的教学演示需求搭建，核心是把常规封闭壳体内部的齿轮啮合、换挡拨叉动作、动力传递路径完整暴露出来，日常在汽修专业实训课堂、传动机构原理展示区、新入职装配人员岗前培训场景中使用，不需要拆解实体量产变速箱，就能让观看者直观看到不同挡位切换时，动力从输入轴到输出轴的完整流转逻辑。

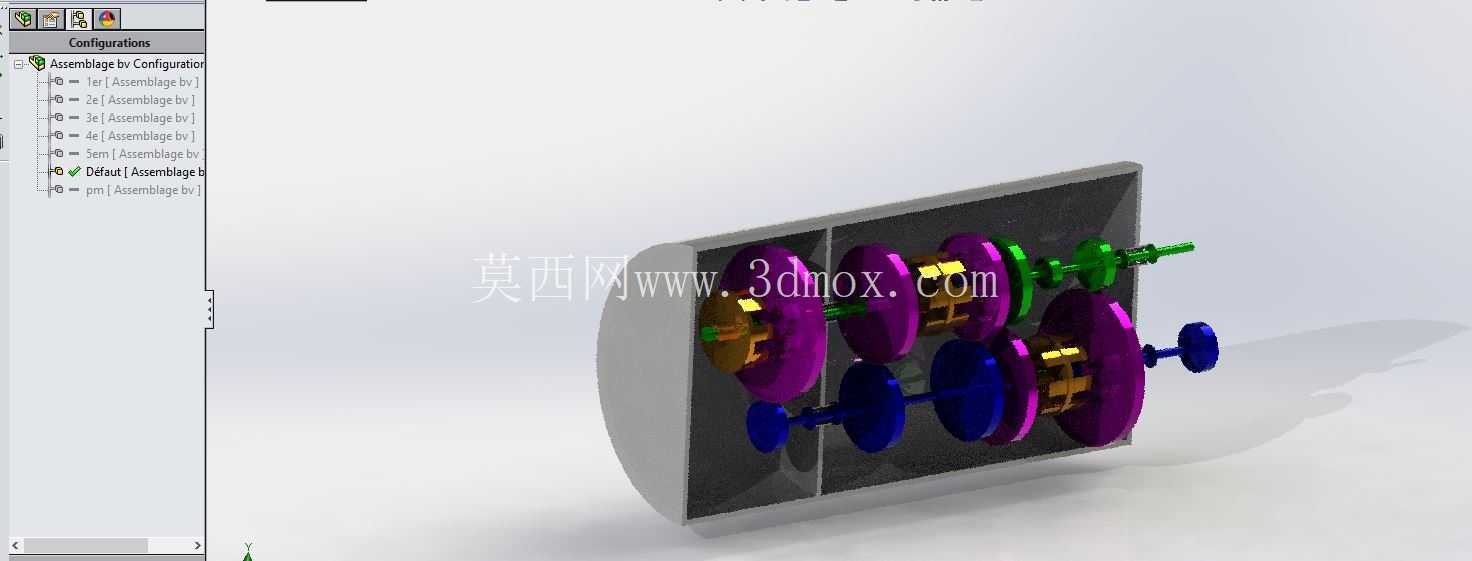

　　设计阶段没有照搬量产变速箱的全封闭铸造壳体思路，而是把壳体一侧做了开放式剖切处理，保留壳体外侧的弧形安装轮廓与内部轴系支撑位，所有齿轮、同步器、拨叉、轴段都按照实际装配关系排布，没有做结构简化省略。整套结构内置五组前进挡对应的传动配置，每组配置对应不同的齿轮副啮合组合，切换配置时可以直接看到不同齿数齿轮配对后的传动比变化，倒挡传动路径单独做了结构预留，演示过程中可以清晰展示倒挡惰轮介入后输出轴转向反转的动作逻辑，没有对倒挡的传动结构做省略建模。

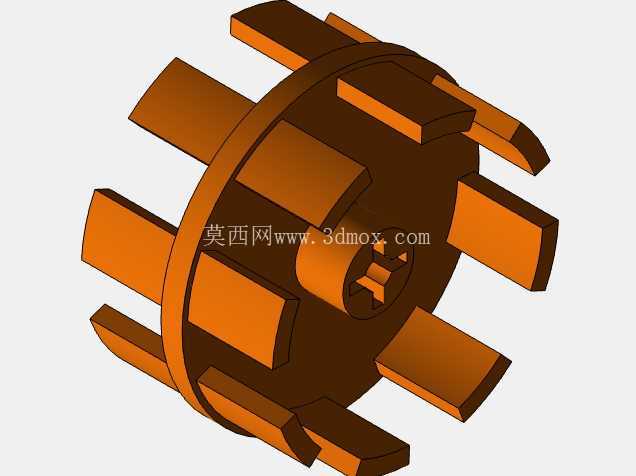

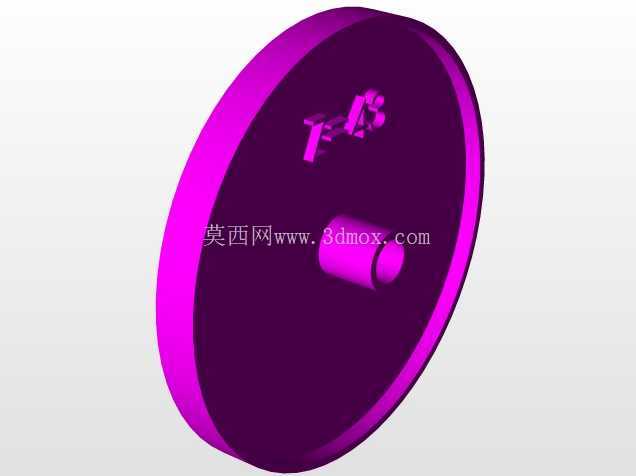

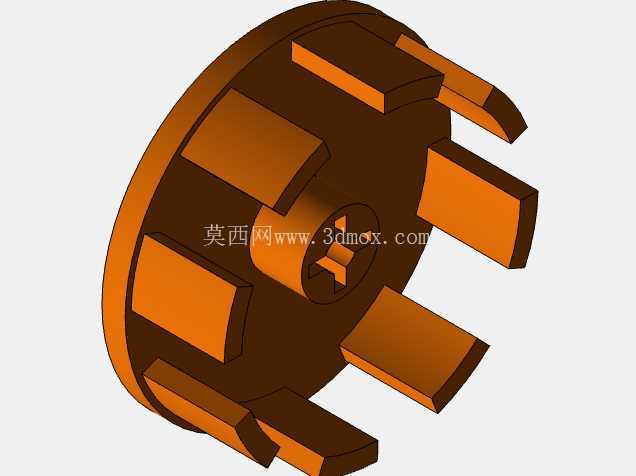

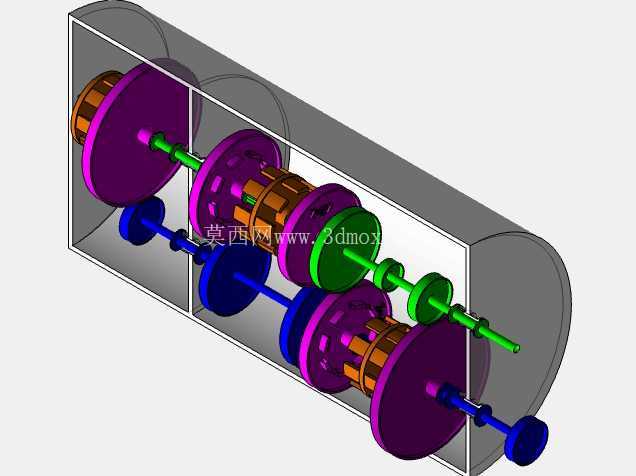

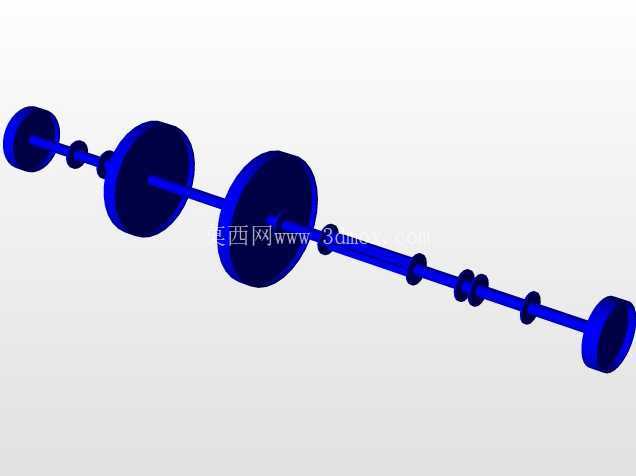

　　从结构布局来看，输入轴、中间轴、输出轴的平行度按照量产变速箱的装配公差要求做约束，各轴段上的常啮合齿轮、换挡齿轮、同步器齿套都保留了真实的齿形轮廓与轴向定位台阶，紫色与蓝色区分的齿轮分别对应不同轴系的传动件，绿色构件为换挡拨叉与倒挡传动组件，不同配色仅用于演示时快速区分传动组别，实际量产件中所有传动齿轮均采用合金渗碳钢材质，齿面做淬火硬化处理。换挡拨叉的卡槽与同步器齿套的配合位置完全按照实车装配关系设置，拨动拨叉时齿套沿轴向滑动，结合不同挡位的结合齿圈，完成动力传递路径的切换，整个动作过程没有运动干涉。

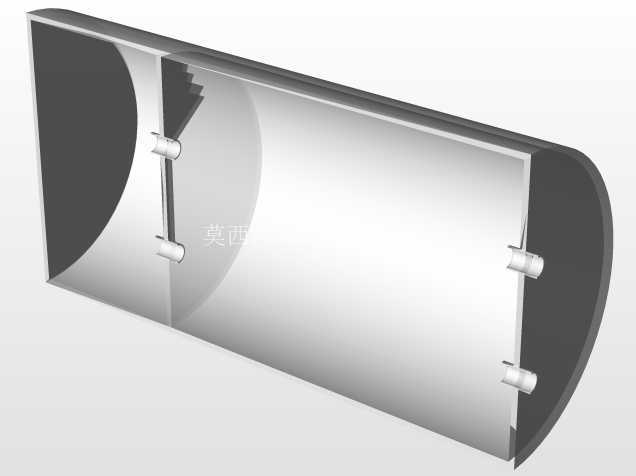

　　外形尺寸上，这套演示结构保留了常规横置手动变速箱的主体外轮廓，剖切后的壳体侧面为开放展示面，不需要额外预留封闭侧盖的安装空间，整体轴向长度与同型号量产变速箱的安装尺寸保持一致，底部的支撑平面可以直接放置在实训台架上，输入端与输出端的轴伸位置、连接法兰尺寸和实车变速箱完全匹配，既可以单独作为原理演示教具，也可以直接替换台架上的原装变速箱做剖切教学使用。安装边界方面，壳体外侧的原安装吊耳、固定螺栓孔位全部保留，和整车或实训台架的安装点位完全对应，不需要额外加工转接支架，开放式剖切区域边缘做了加厚处理，避免壳体剖切后刚性下降出现轴系支撑变形，各轴的支撑轴承位同轴度公差控制在0.02mm以内，保证转动演示时齿轮啮合平稳，没有卡滞或异响。

　　设计过程中特意把壳体内部的润滑油道轮廓也做了保留，演示时可以同步讲解齿轮飞溅润滑的路径，以及不同转速下润滑油对啮合齿面的冷却、润滑作用。所有齿轮的齿宽、模数、压力角参数都按照实际承载需求匹配，不存在为了视觉效果随意放大齿形的问题，五组前进挡的传动比梯度按照乘用车手动变速箱的常用调校逻辑设置，一挡到五挡的传动比依次递减，对应起步、低速爬坡、中速巡航、高速行驶的不同工况，演示时可以结合不同工况的负载需求，讲解不同传动比下扭矩与转速的转换关系。拨叉轴的定位钢球、自锁弹簧结构也没有省略，换挡时的吸入感、挡位定位逻辑都可以通过外露结构直接观察，方便学习者理解变速箱防跳挡、自锁互锁的设计原理。
