双缸立式船用蒸汽动力装置结构

在小型内河作业船、近岸休闲艇以及船舶教学演示场景中，紧凑可靠的动力单元一直是选型阶段的核心考量，这款双缸立式布置的蒸汽动力结构，正是针对小吨位船舶的动力需求完成的结构设计。从实际使用场景出发，船舶动力单元往往受限于机舱的狭小安装空间，同时还要兼顾航行过程中动力输出的稳定性、换向操作的便捷性，以及蒸汽管路排布的合理性，避免管路交叉带来的维护难度提升与蒸汽损耗问题。

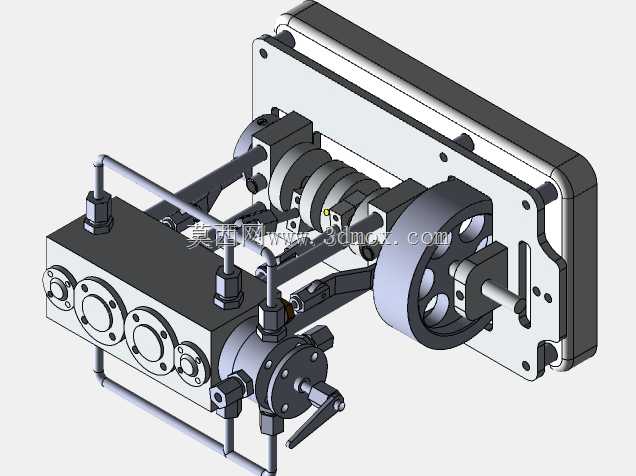

这套动力结构采用双缸垂直布置的形式，两个气缸各自配置独立的蒸汽进排管路，这种设计的核心优势在于可以单独调整单缸的进汽参数，在低负荷航行工况下可实现单缸供汽运行，降低蒸汽消耗，提升续航表现；而在高负荷需要大扭矩输出时，双缸同时供汽，配合共用的曲轴结构，能够让动力输出的脉动幅度大幅降低，相比单缸结构，曲轴转动过程中的扭矩波动可缩减40%以上，有效减少船体航行过程中的动力振动，提升航行平顺性。

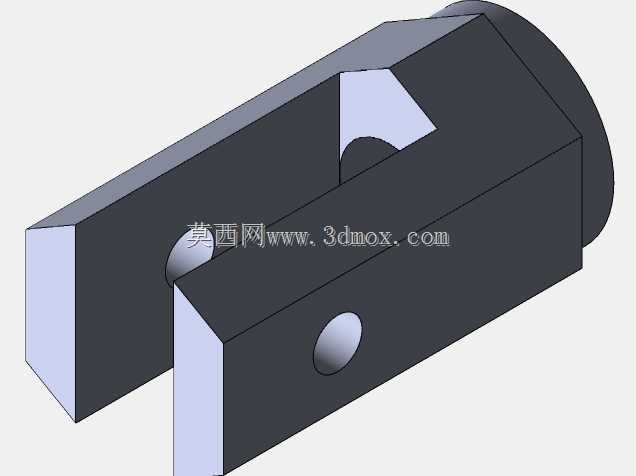

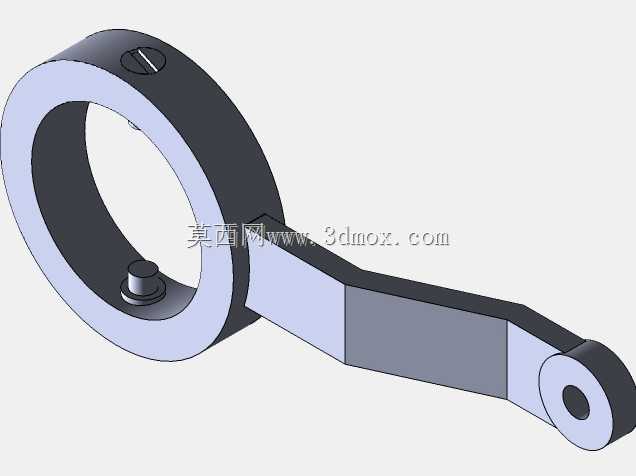

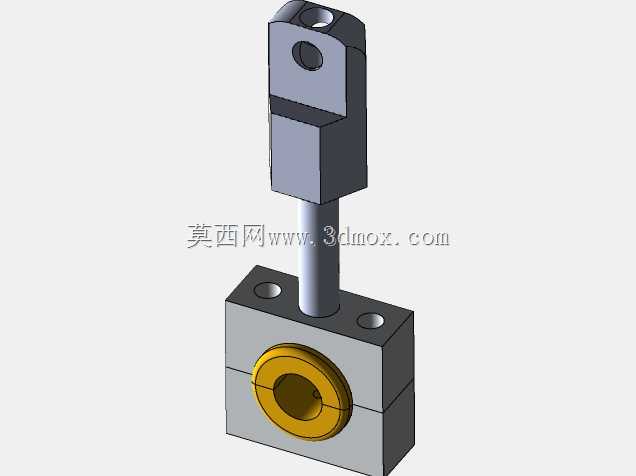

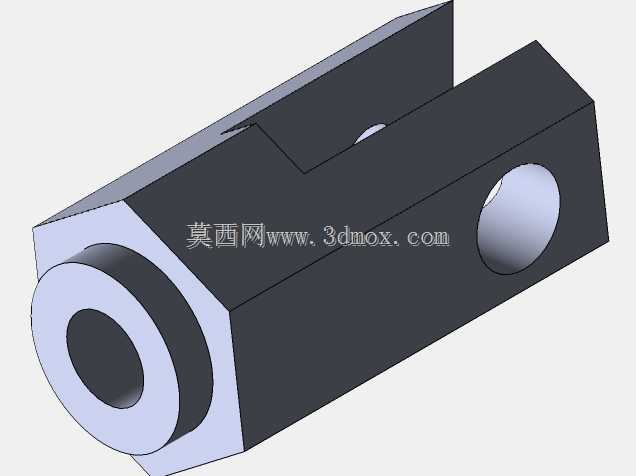

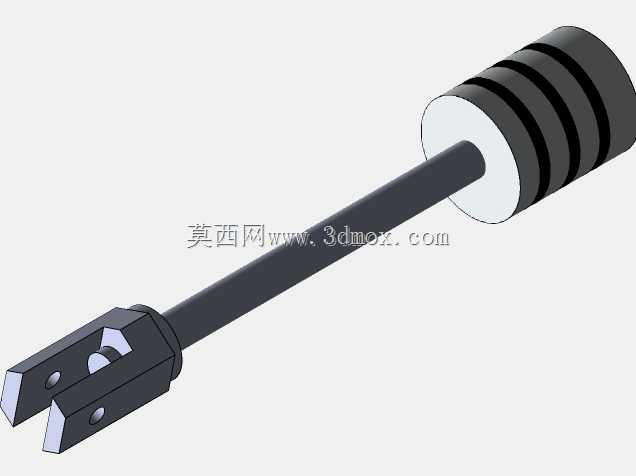

从传动结构设计来看，两个气缸共用一套换向齿轮组，换向齿轮布置在曲轴输出端侧，通过拨杆机构即可实现齿轮啮合状态的切换，完成船舶前进、倒退的动力换向，无需额外配置独立的换向齿轮箱，大幅压缩了动力单元的整体轴向尺寸。两个气缸之间布置的杠杆与连杆组件，承担着配气机构的联动作用，通过曲轴转动带动连杆往复动作，同步驱动两个气缸的配气阀完成进排汽时序的精准匹配，保证两个气缸的做功行程错开180度曲轴转角，让曲轴在整周转动过程中始终有气缸处于做功冲程，避免出现动力死点，哪怕是在低转速启动工况下，也能保证动力输出的连续性，不会出现启动卡滞的问题。

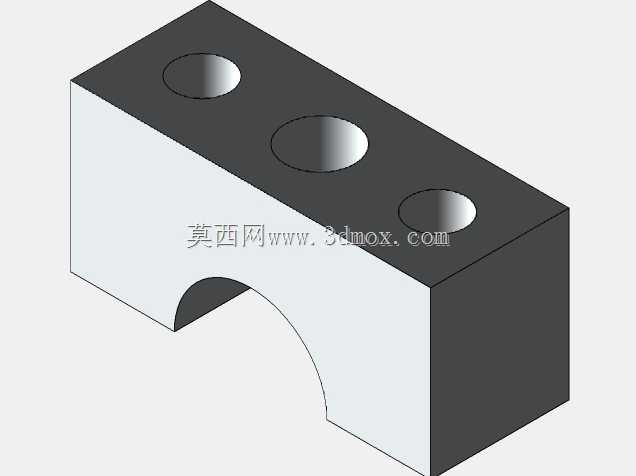

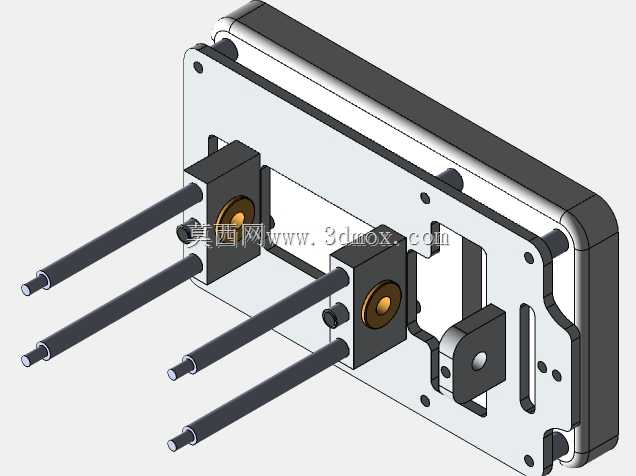

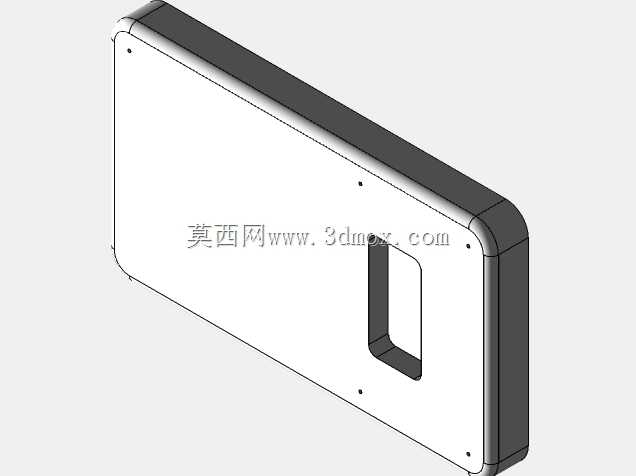

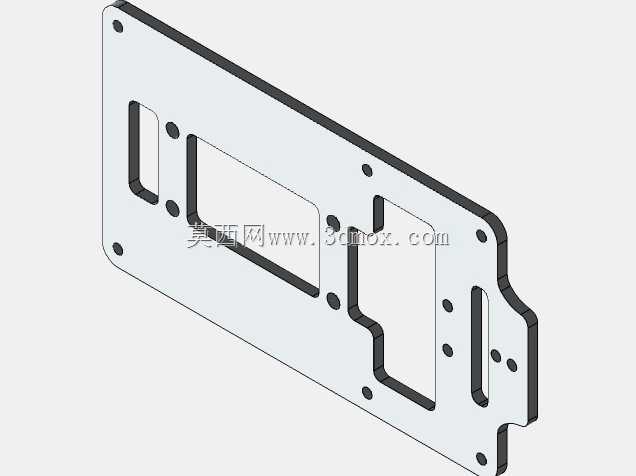

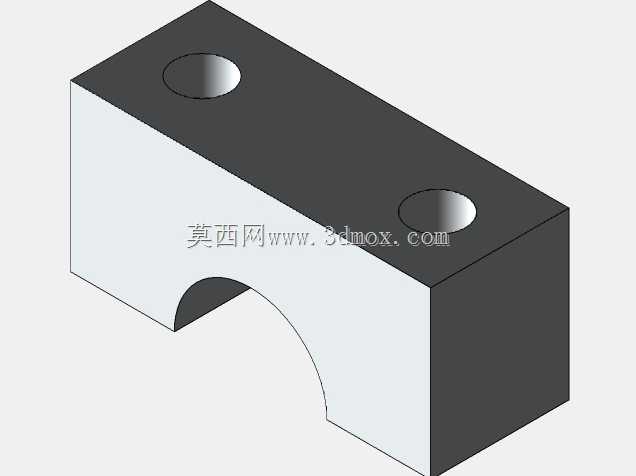

从安装边界来看，整套动力单元采用一体化安装底板设计，底板上预留了对应气缸、曲轴支座、齿轮组、管路接头的定位安装孔位，所有部件均以底板为安装基准，在生产装配阶段可实现部件的模块化预装，上船安装时只需将底板与机舱基座通过螺栓紧固即可，无需现场反复调整部件同轴度。整体外形的宽度方向控制在适配小型船舶机舱宽度的范围内，高度方向因为采用立式双缸布置，相比卧式双缸结构缩减了近60%的横向占用空间，对于机舱横向空间局促的小型船舶来说适配性更强。

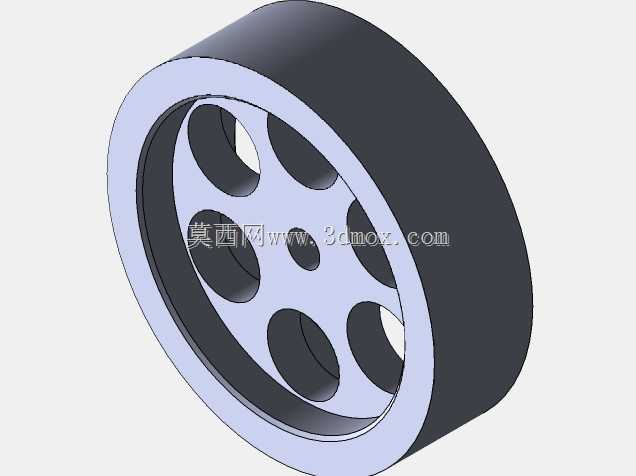

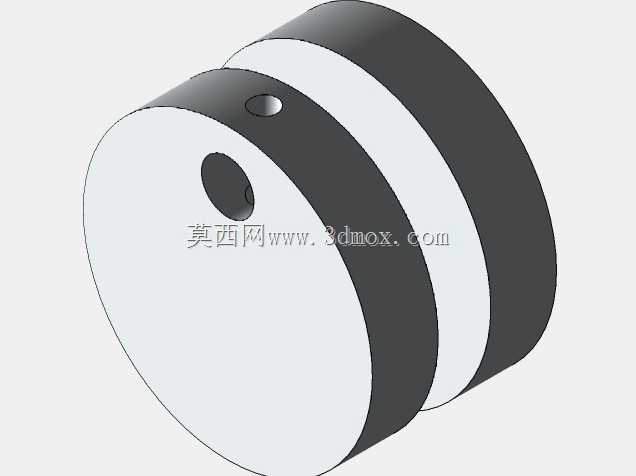

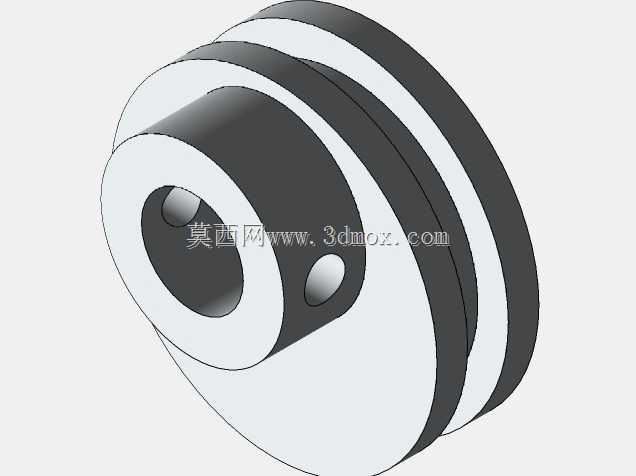

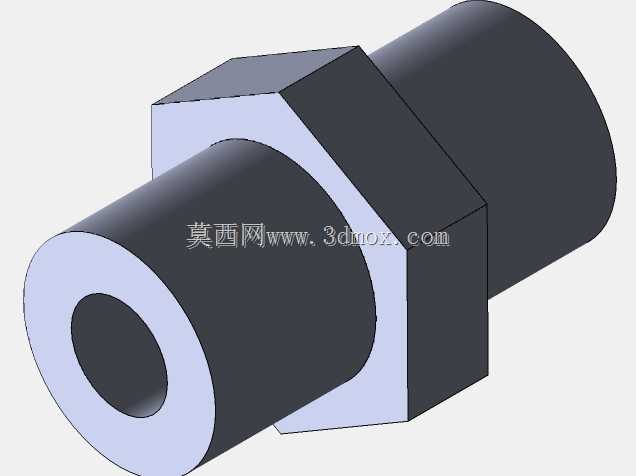

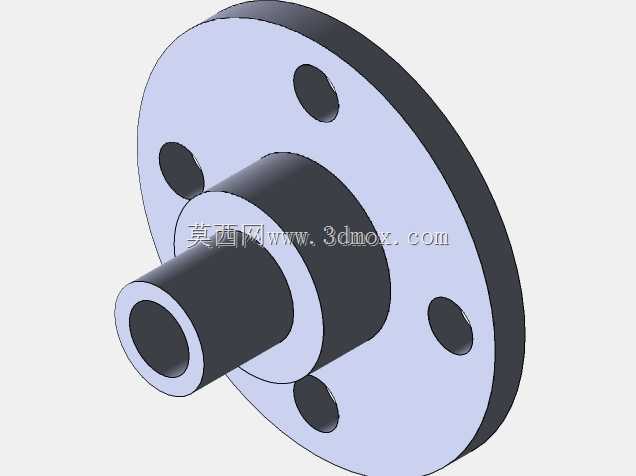

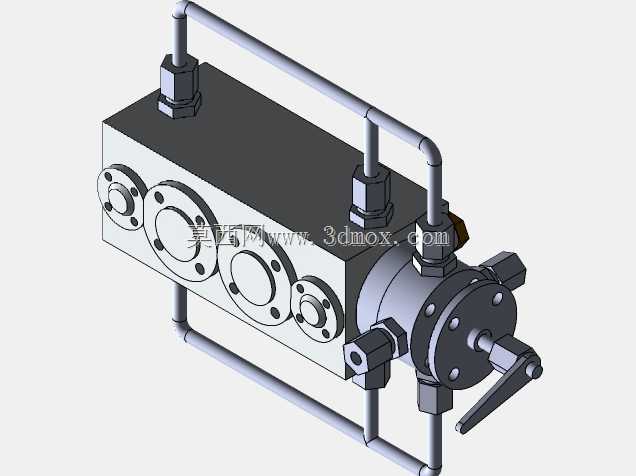

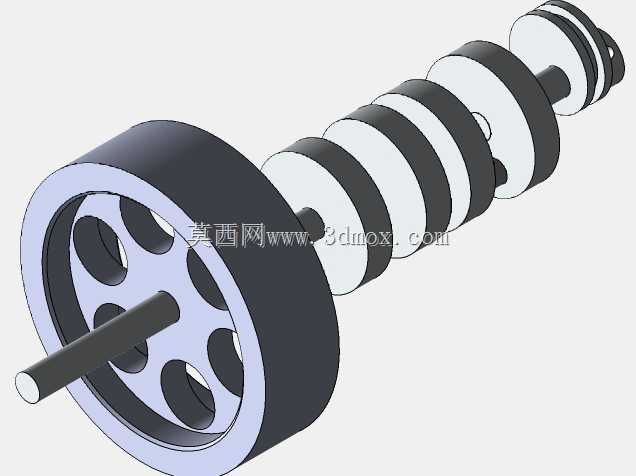

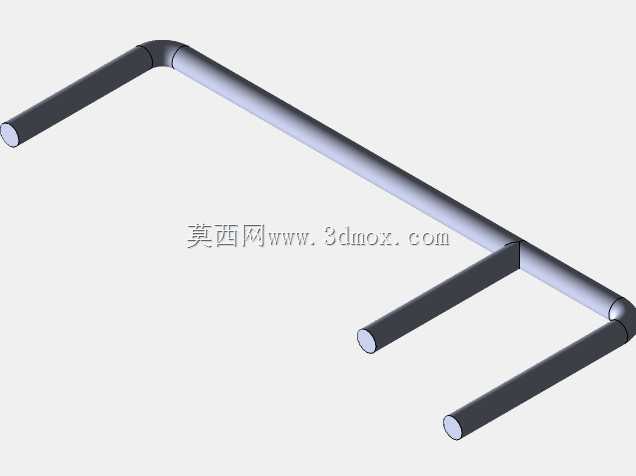

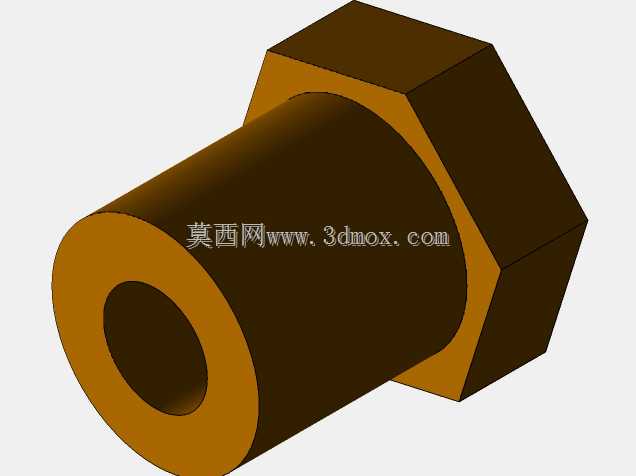

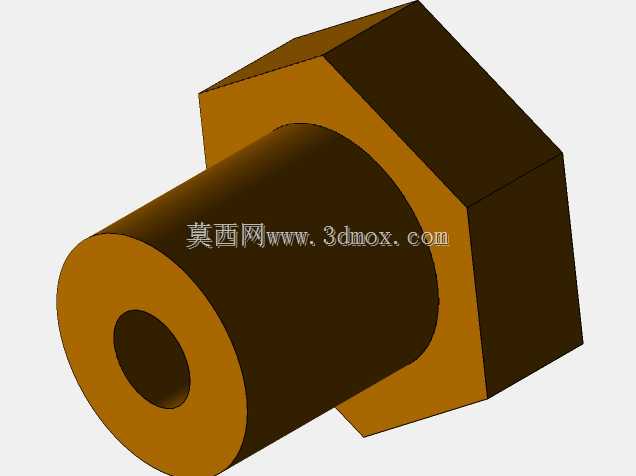

管路设计上，独立的蒸汽管路从气缸侧部的进汽接口接入，每路管路上都预留了阀门安装位，可根据运行需求切断单缸蒸汽供给，管路采用硬质金属管弯折成型，管接头均采用标准锥面密封结构，能够承受蒸汽工作状态下的压力与温度，避免管路泄漏带来的动力损失与安全隐患。曲轴的输出端配置了带轮结构，可通过皮带传动连接船舶的螺旋桨轴，也可根据需求更换为联轴器直连的形式，适配不同的船舶传动布局。飞轮布置在曲轴的一端，利用飞轮的转动惯量储存做功冲程的多余能量，带动曲轴完成排气、进气、压缩的非做功冲程，进一步提升运转的平稳性，哪怕是在蒸汽压力出现小幅波动的工况下，也能维持转速的相对稳定，避免出现转速骤降或者停机的问题。

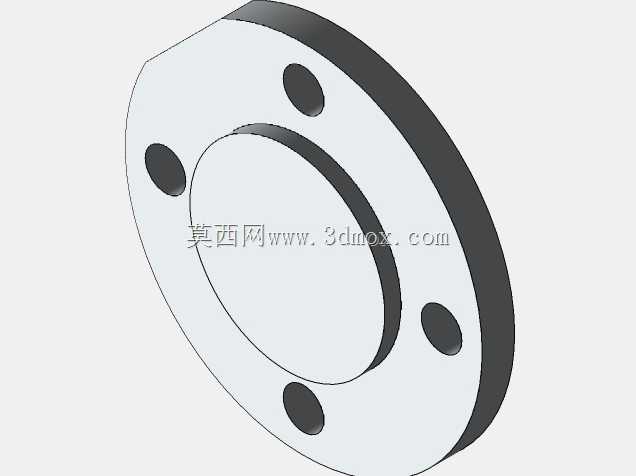

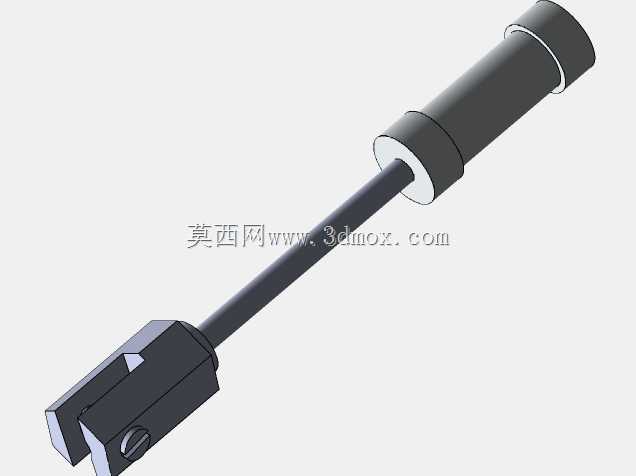

在结构细节处理上，气缸端盖采用螺栓紧固的密封结构，方便后期拆解维护活塞与密封件，所有转动副位置都设计了润滑注油点，可在运行过程中定期加注润滑脂，降低转动部件的磨损，延长设备的整体使用寿命。换向操作杆延伸至安装底板外侧，操作人员在机舱内即可直接拨动操作杆完成换向动作，操作行程短，换向响应快，无需复杂的操作步骤即可完成航行方向的切换，适配船舶靠港、避障等需要频繁换向的使用场景。
