Palacita单芯抑制消音结构三维建模作品

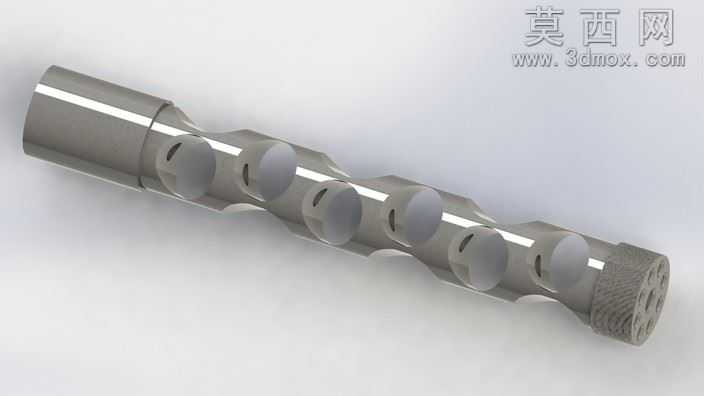

本作品为Palacita单芯抑制消音结构的三维建模成果，整体采用SolidWorks完成全参数化建模，后续通过渲染模块完成金属质感的视觉呈现。建模过程中首先以回转体特征构建主体基础轴身，严格遵循7.62毫米口径的适配尺寸要求，先绘制主体圆柱的截面草图完成凸台拉伸，再依次定位每一组泄压腔的位置，通过旋转切除、拉伸切除的组合命令加工出沿轴向均匀排布的圆形泄压孔，每一处孔位的轴向间距、孔径大小都经过参数化约束，保证结构尺寸的精准性。主体尾端的防滑纹理区域采用阵列特征完成滚花结构的建模，还原实物表面的防滑握持结构，尾端端面的多组小孔也通过圆周阵列命令完成均布排布，保证与实物结构完全一致。材质设置上整体赋予哑光金属钢材质，调整材质的粗糙度、反射率参数，模拟经过表面处理的金属枪管配件质感，渲染时采用柔和的侧方打光，凸显金属表面的细腻光泽与结构的立体层次，清晰展现每一组泄压腔的镂空结构、轴身的阶梯过渡细节。设计思路上围绕单芯抑制消音的工作原理展开，通过多组串联的泄压腔室实现燃气的逐级减速降压，轴向排布的镂空孔位引导燃气在腔室内形成紊流，降低燃气喷出的速度与压力，从而实现抑制枪口噪音与焰口的效果，整体一体化的轴身结构保证了构件的结构强度，阶梯式的轴径过渡也适配对应枪械的安装接口尺寸，每一处结构特征都服务于消音抑制的功能需求，建模过程中对所有特征保留完整的参数化历史记录，可根据不同口径的适配需求快速调整孔径、腔室间距、整体长度等参数，具备良好的可修改性，模型完成后经过干涉检查，确认所有切除特征无重叠、无错误实体，整体结构完整无破面，可直接用于后续的结构验证、3D打印样件制作或者加工生产参考。
