建筑排水用U型存水弯虹吸管结构

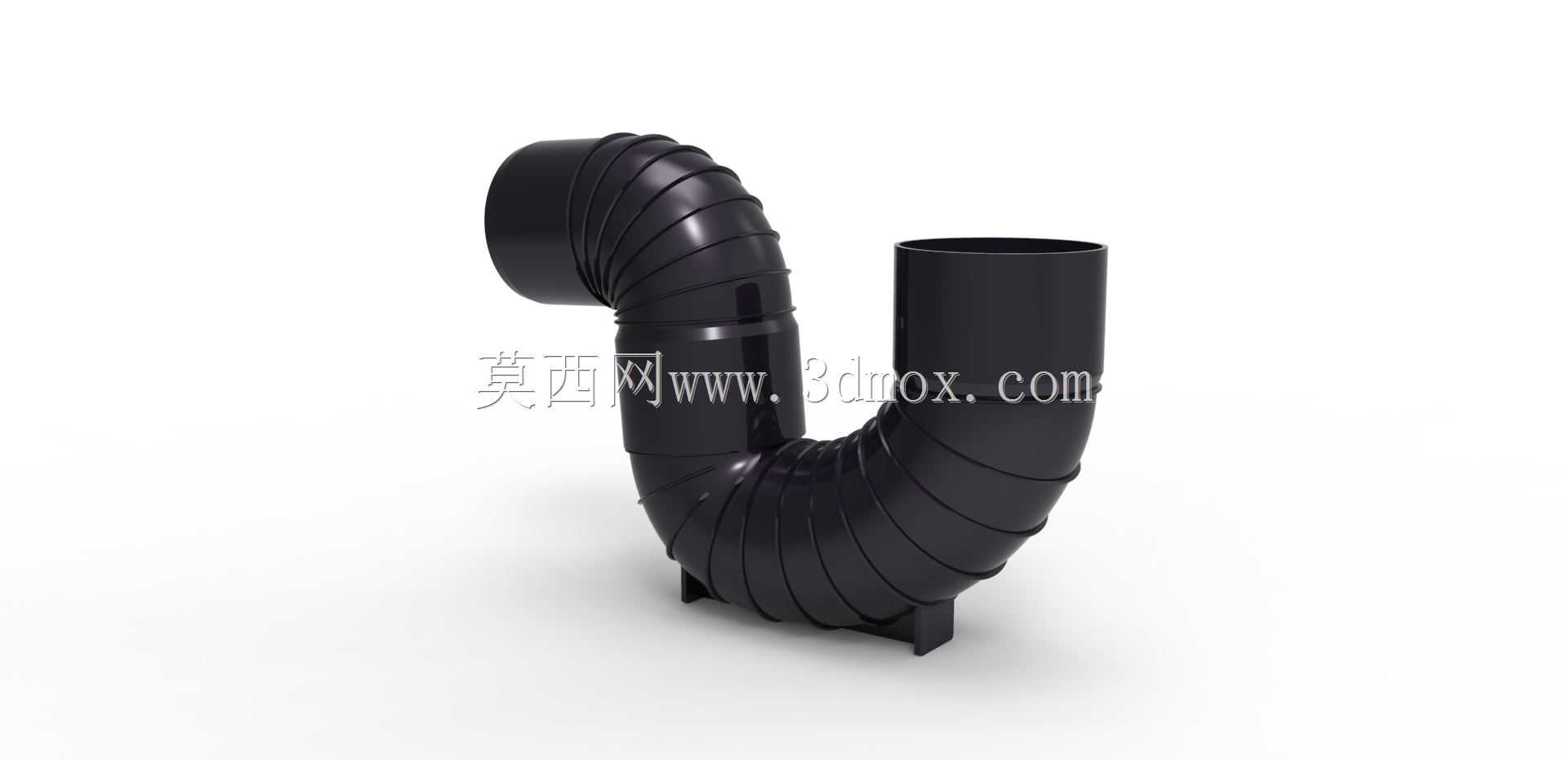

　　从结构设计逻辑来看，这款存水弯虹吸管采用一体波纹管式外壁结构，并非传统光滑壁面的注塑管件，波纹段的设计一方面可以吸收管路安装时的轴向、角度偏差，降低现场安装时对管件对接同轴度的严苛要求，适配不同施工场景下的管路错位补偿需求；另一方面，波纹结构提升了管件整体的抗形变能力，在建筑沉降、管路轻微震动的工况下，不会出现接口开裂、水封破坏的问题。整个管件的流道采用顺滑圆弧过渡，进水端为90度侧向接口，出水端为垂直向上接口，两个接口的管径保持一致，可直接匹配同规格的PVC排水硬管，接口处预留的承插深度符合常规排水管件的安装规范，无需额外定制转接头即可完成对接。在民用建筑、工业厂房的重力排水系统中，水封装置是阻隔排水管道内有害气体、虫类逆向侵入室内空间的核心屏障，U型存水弯虹吸管作为这类装置的典型结构，广泛应用于洗手盆、地漏、卫生器具的排水支管末端，是给排水管路系统中用量极大的基础配件。不同于普通直排管件，该结构依靠U型腔体留存的恒定水柱形成水封，同时借助虹吸效应快速排走腔体积水，避免排水不畅导致的溢水、积污问题。

　　管件底部设置了两个对称的支撑脚，安装时可直接贴合地面或者墙体安装基面，无需额外设置管卡承重，避免长期使用过程中管件因自重、积水重量出现下坠变形，导致接口渗漏。在功能实现层面，U型腔体的深度经过流体力学核算，水封高度满足排水规范要求，既不会因为水封过浅导致管道内负压抽吸破坏水封，也不会因为水封过深导致腔体内滞留过多杂物，造成管路堵塞。虹吸管段的流道截面变化经过优化，排水时可以在腔体内形成稳定的虹吸负压，快速将U型段内的滞留污水带走，仅留存符合水封要求的水量，减少污物在管壁的附着残留，降低日常疏通维护的频率。

　　从安装边界来看，该管件的整体外形轮廓紧凑，进水口中心到出水口中心的水平距离、垂直距离适配常规卫生器具的安装空间，不会因为管件体积过大导致橱柜、吊顶内的安装空间不足；外壁的波纹段允许一定角度的偏转，在旧房改造的管路翻新场景中，面对原有管路的位置偏差，无需大范围拆改原有管线即可完成替换安装。实际工况应用中，这类存水弯虹吸管不仅适用于生活排水场景，在小型工业设备的冷却水排水、实验室废液收集管路中也可使用，其全黑的耐腐材质可以耐受日常污水中的弱酸弱碱腐蚀，不会像金属管件那样长期使用出现锈蚀穿孔的问题。

　　建模过程中，需要重点把控流道内壁的顺滑度，不能出现台阶、锐角，否则会导致排水时流态紊乱，产生噪音，同时容易挂留杂物造成堵塞；波纹段的壁厚要保持均匀，避免出现局部壁厚过薄导致安装受力时开裂，支撑脚的位置要对应管件的重心位置，确保安装放置时的稳定性，接口处的承插尺寸要留有合理的公差，既保证安装时可以顺利插入管道，又不会因为间隙过大导致渗漏。很多新手建模时容易忽略水封高度的实际要求，单纯做外形模仿，导致做出来的模型实际应用时水封失效，或是流道设计不合理出现排水不畅，这款模型在结构上完全贴合实际工程应用的尺寸逻辑，可直接用于管路排布的干涉检查、安装模拟，也可作为同类排水管件设计的参考原型。
