PVC变径弯头管道连接件结构设计

　　在民用建筑给排水、市政排污、家装水电改造以及小型工业流体输送场景中，PVC材质的变径弯头是管路转向同时完成管径切换的核心配件，这类配件不需要额外搭配独立弯头与变径接头，能减少管路连接节点，降低渗漏风险，同时压缩管路安装所需的空间余量。日常施工中，很多场景下管路排布会遇到竖向主干管与横向支管管径不一致、同时需要转向避让墙体或其他管线的情况，采用这种一体成型的变径弯头，比传统的“等径弯头+异径直接”的组合少一个粘接接口，施工时能减少一道涂胶、对齐工序，也避免了多接口带来的渗漏隐患点。

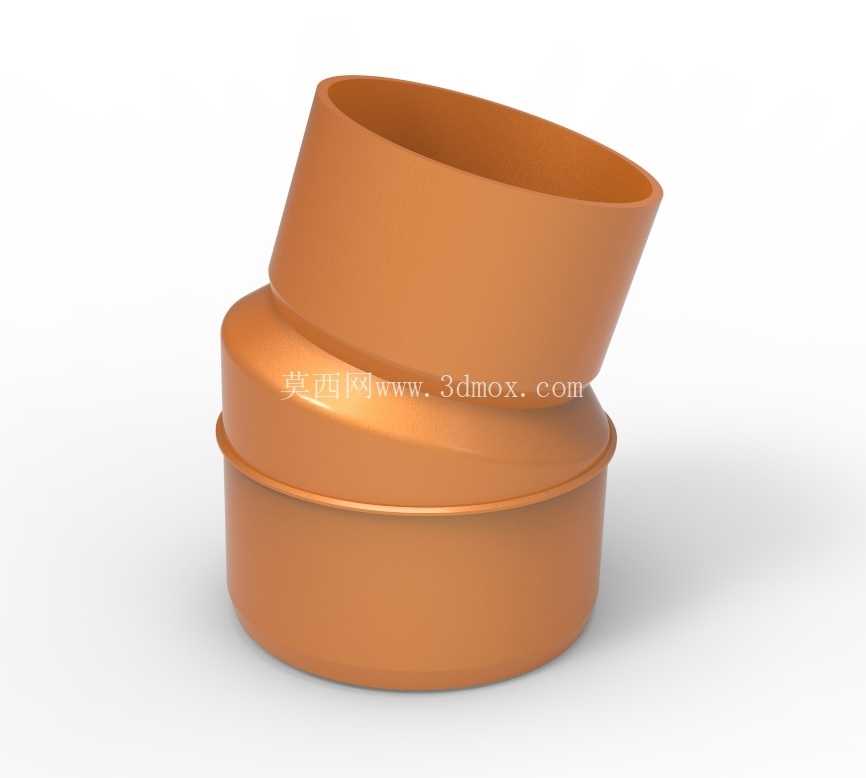

　　从结构设计层面看，这款弯头采用了一体注塑成型的结构，整体为橘棕色硬质PVC材质，两端分别为不同公称直径的承插接口，承口内部做了适配管材外径的公差配合设计，承口深度符合常规PVC管件的插入深度要求，安装时管材插入承口后能有足够的粘接接触面积，保证连接强度。弯头的转向角度为常规的偏转角，不是标准90度直角结构，这种小角度偏转变径的设计，更多用于管路需要小幅调整走向、同时完成管径过渡的场景，比如同层排水中横管与立管的接驳处，或者家装中厨卫排水支管与主干管的连接位置，能让管路走向更平缓，减少流体在转角处的阻力，避免杂物在转角位置淤积堵塞。

　　设计过程中，首先要确定两端承口的尺寸公差，PVC管材的外径有明确的行业标准，承口的内径要预留合适的粘接间隙，间隙过大会导致粘接剂填充不均匀，连接强度不足，间隙过小则会导致管材无法完全插入承口，安装不到位。其次是转角位置的壁厚设计，弯头的转弯位置是应力集中区域，注塑成型时也要考虑熔料的流动填充路径，因此转角处的壁厚要比直段位置略厚，同时做圆弧过渡处理，避免直角结构带来的应力集中，也能减少流体经过时的局部阻力。承口位置还设计了环形的止退台阶，当管材插入承口到指定深度后，会被台阶挡住，既能保证每一次安装的插入深度一致，也能在管路受到轻微外力拉扯时，避免管材从承口中脱出。

　　从安装边界来看，这款弯头的整体轴向尺寸比等径弯头加异径直接的组合短30%左右，在狭小的管井、吊顶内或者墙体开槽位置施工时，不需要预留太长的安装空间，能适配紧凑的排布需求。安装时不需要额外的紧固件，只需要在承口内壁和管材外壁均匀涂抹PVC专用粘接剂，对齐角度后插入静置即可，固化后能达到与管材一致的承压能力，适配常规的无压排水、低压给水场景。另外，一体成型的结构没有拼接缝，长期使用过程中不会因为地基轻微沉降、温度变化导致接口错位开裂，比组合式的管件耐用性更强。

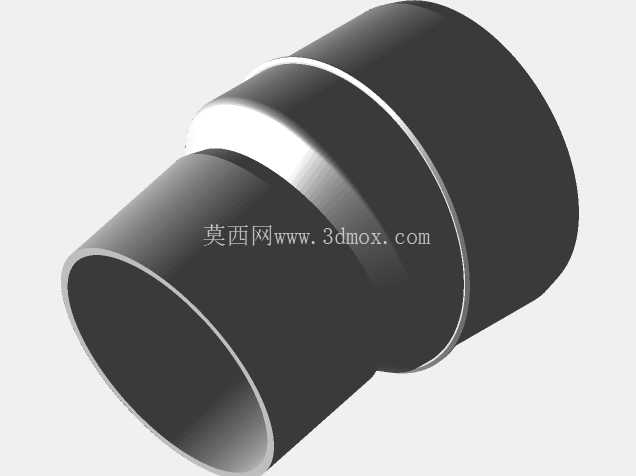

　　在实际选型过程中，需要先确认两端接驳的管材外径，匹配对应的承口尺寸，同时确认转向角度是否符合管路排布的走向要求，避免安装后出现管路偏移、对接不上其他管线的问题。建模过程中，需要重点还原承口的内部台阶结构、转角处的圆弧过渡以及外壁的加强筋结构——这款弯头的外壁在转角位置做了一圈环形的加强凸缘，能提升转角位置的结构强度，在受到外部挤压或者管内压力波动时，不会出现转角开裂的问题。另外，承口的端部做了微小的倒角处理，安装时能更方便地将管材导入承口，不会出现管材端面顶住承口边缘、无法插入的情况，这些细节结构都是实际施工中反复验证过的优化设计，能有效降低现场安装的难度，提升施工效率。
