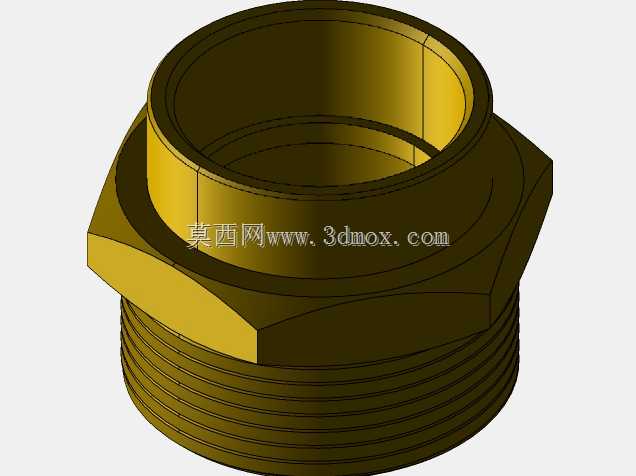

铜吸入管道直型Rotalock接头连接件

　　在商用制冷、暖通空调的现场安装场景里，铜管连接的可靠性、施工便捷性一直是工程端关注的核心要点，传统铜管焊接工艺不仅需要携带氧炔焰设备，对施工人员的焊接技能有较高要求，在狭小吊顶、设备机房等受限空间作业时，明火作业还存在不小的安全隐患，同时焊接产生的氧化皮如果清理不净，进入制冷管路后还会造成毛细管、膨胀阀堵塞，直接影响整套制冷系统的运行稳定性。这款直型Rotalock接头就是针对这类现场施工痛点设计的管路连接件，主要适配分体式冷水机组、空气源热泵、商用中央空调的铜吸入管路连接场景，能够在不使用明火焊接的前提下，实现两根同规格或者适配规格紫铜管的快速密封连接，大幅降低现场施工的门槛与安全风险。从结构设计来看，接头整体采用黄铜材质锻造成型，黄铜材质本身具备优秀的切削加工性能与管路适配性，和紫铜管接触时不会产生电化学腐蚀，同时材质本身的强度能够满足制冷系统低压侧的工作压力要求，吸入管路作为制冷系统的低压回气管路，正常工作压力区间通常在0.3-0.8MPa，部分低温工况下压力会更低，黄铜材质的壁厚设计完全可以覆盖这类压力工况的强度需求，不会出现管路爆裂、渗漏的问题。

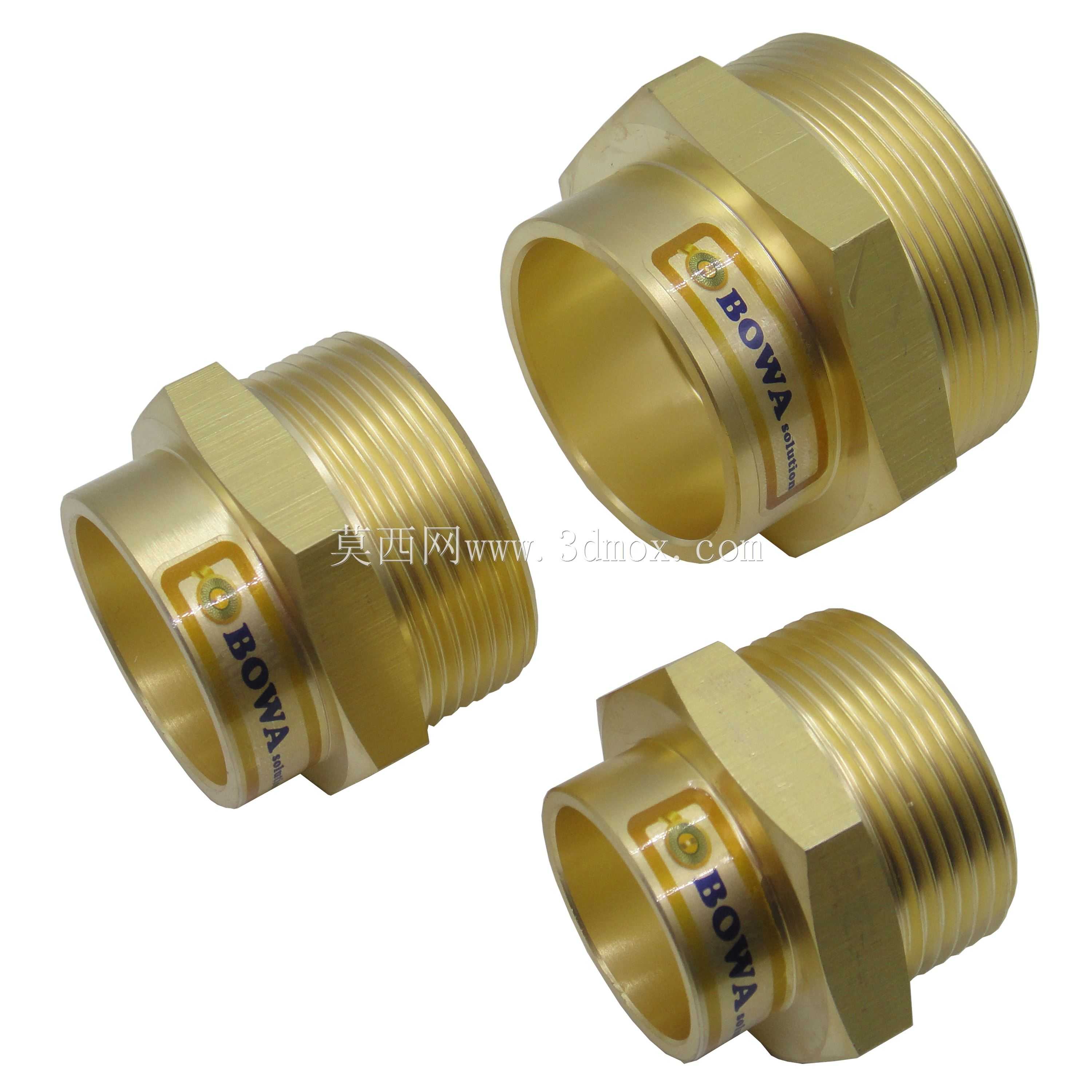

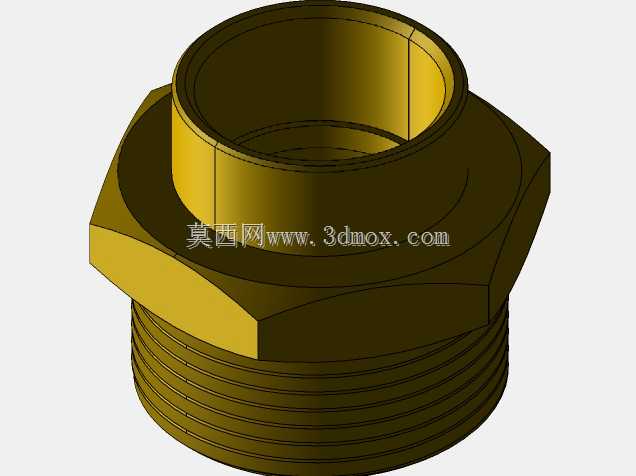

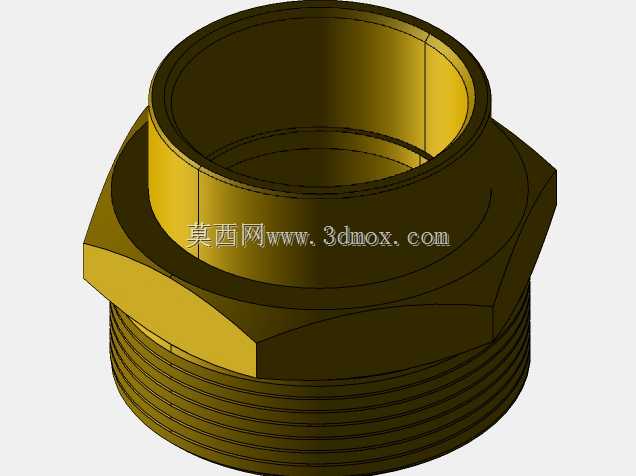

　　接头一端设计为外螺纹结构，用于和设备端的Rotalock阀座进行螺纹旋合连接，螺纹精度按照普通密封管螺纹的公差要求加工，旋合时配合专用的密封垫片或者密封胶，就可以实现端面与螺纹的双重密封，避免制冷剂泄漏；接头另一端为内孔承插结构，用于插入待连接的紫铜管，承插部位的内径尺寸按照对应规格紫铜管的外径公差带设计，间隙控制在0.1-0.2mm之间，既可以保证铜管能够顺利插入，又不会因为间隙过大造成密封失效，承插深度经过专门核算，足够的插入深度可以保证铜管连接后的抗拔脱强度，避免设备运行过程中因为管路振动、温度形变造成接头松脱。

　　接头中部设计为外六角结构，这是专门为安装施工设计的受力部位，六角的对边尺寸符合常规扳手的尺寸规格，现场安装时可以使用普通活动扳手或者对应规格的开口扳手进行紧固，不需要定制专用工具，六角部位的厚度经过强度校核，紧固时可以承受足够的扭矩，不会因为扳手施力造成六角变形、开裂。从安装边界来看，这类直型接头的轴向尺寸相比传统焊接接头加活接的组合更短，在设备内部管路排布紧凑的场景下，能够节省管路安装空间，减少管路的弯折次数，降低管路的流阻损失；接头的最大外径就是中部六角的对边尺寸，安装时只需要预留出扳手的作业空间即可，不需要额外预留焊接操作的明火作业空间，对于已经完成装修、不允许明火作业的改造项目来说，这类接头的适配性更强。

　　在实际选型使用时，需要注意接头的螺纹规格要和设备端的Rotalock阀座完全匹配，承插端的内径要和连接的紫铜管外径一致，安装前需要清理铜管插入端的毛刺、氧化层，保证插入部位的光洁度，紧固时按照推荐的扭矩值进行操作，避免扭矩过大造成螺纹滑牙、接头开裂，扭矩过小则会造成密封面压合不足产生泄漏。这类接头的应用，本质上是将工厂预制化的密封连接结构转移到现场安装环节，既保留了金属管路连接的强度与密封性，又规避了现场焊接的诸多弊端，在中小型商用制冷设备的安装、售后维修场景中，能够大幅缩短施工周期，降低对施工人员的技能要求，同时减少焊接工艺带来的质量隐患，提升整套管路系统的长期运行可靠性。
