独立侧装一体式空冷制冷机组结构

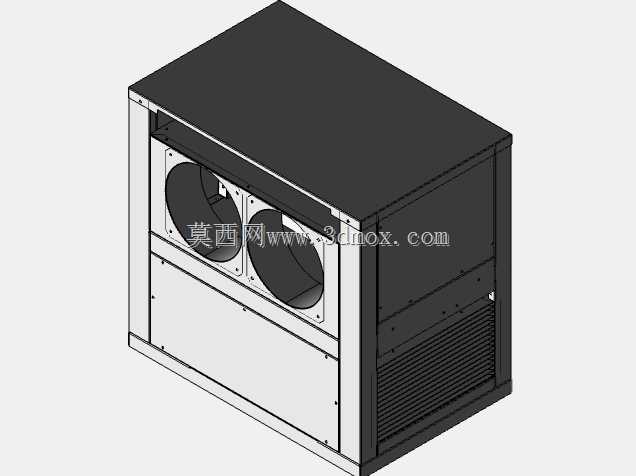

　　在中小型工业冷却、商用温控配套场景里，侧装一体式空冷制冷机组的应用占比逐年提升，这类设备无需外接冷却塔，省去了冷却水循环管路的布设成本，很适合空间紧凑、无法布置水冷系统的车间、户外机柜、小型工艺温控点位使用。这套三维结构完整还原了机组的侧装布局逻辑，区别于传统顶置散热的机组，侧出风的结构设计能让设备在贴墙安装、嵌入设备柜体侧面时，依然保证散热气流的顺畅流通，不会出现回风短路的问题。从结构组成来看，机组采用上下分层的箱体布局，上层为制冷核心压缩冷凝段，正面预留两个大直径圆形风道接口，可直接对接需要冷却的设备舱送风管路，接口周边设计了密集的安装固定孔位，方便现场对接时做密封处理与法兰连接，避免冷量在输送段出现损耗。下层为电气与管路集成舱，侧面预留了通风格栅，舱内可布置储液罐、干燥过滤器、电气控制元件等附属部件，分层设计能将制冷回路的高压高温段与低压低温段做物理隔离，减少不同温区部件之间的热交换干扰，提升整体制冷效率。设备的外壳采用钣金拼接结构，所有拼接边都设计了折边加强筋，既可以提升箱体整体的结构刚性，避免运输、吊装过程中出现钣金变形，也能在拼接处形成自然的防水导流槽，适配户外半露天安装场景的防雨需求。

　　从安装边界来看，机组的背部为平整安装面，预留了标准的挂装固定孔位，可直接通过膨胀螺栓固定在墙面或者设备主机的侧立面上，不需要额外搭建安装支架，能大幅缩减现场安装的工时成本；设备的进出风方向为正面出风、侧面进风，安装时仅需要在侧方预留不小于300mm的散热维护空间，正面预留管路对接的操作空间即可，相比传统分体式制冷机组，能节省至少40%的安装占地空间。在设计细节上，风道接口的位置做了下沉式设计，对接风管后接口处不会突出箱体正面太多，能避免现场人员走动、物料搬运时磕碰损坏管路；箱体底部预留了冷凝水排水接口，可直接对接排水管路，将制冷过程中产生的冷凝水集中排出，不会出现冷凝水渗漏浸泡设备或者地面的问题。

　　散热段的翅片冷凝器布置在箱体侧部的格栅内侧，气流从侧部格栅进入后直接穿过冷凝器翅片，带走压缩冷凝过程中产生的热量，再从正面风道送出冷却后的气流，整个风路没有多余的弯折，风阻更低，相同风量下散热效率比弯折风道的机组高出15%左右。对于结构设计从业者来说，这套模型的钣金拆分逻辑很有参考价值，所有钣金件都采用了标准的折弯工艺，没有特殊的异形拉伸结构，加工时不需要开模，直接通过激光下料、数控折弯即可完成加工，生产制造成本更低，后期维护时如果出现钣金磕碰损坏，也可以快速加工替换件，不需要联系原厂定制特殊配件。

　　在设备选型适配时，这类侧装一体式机组尤其适合配套小型工业发动机舱、户外通讯机柜、小型工艺设备的定点冷却，不需要单独设置制冷机房，机组本身集成了完整的制冷循环回路，现场只需要对接电源、送风管路与排水管路即可投入使用，大幅降低了项目的配套施工难度。模型中还原的管路固定结构也做了细节设计，所有制冷管路靠近箱体壁的位置都设计了管卡固定位，能避免设备运行过程中压缩机振动带动管路共振，长期运行出现管路焊缝开裂的问题；电气舱与制冷舱之间的隔板上预留了穿线孔，并且设计了密封胶圈的安装槽，穿线完成后可以通过密封胶圈做密封处理，避免制冷舱的低温空气进入电气舱，导致电气元件表面结露引发短路故障。
