卧式单级离心泵工业级结构设计

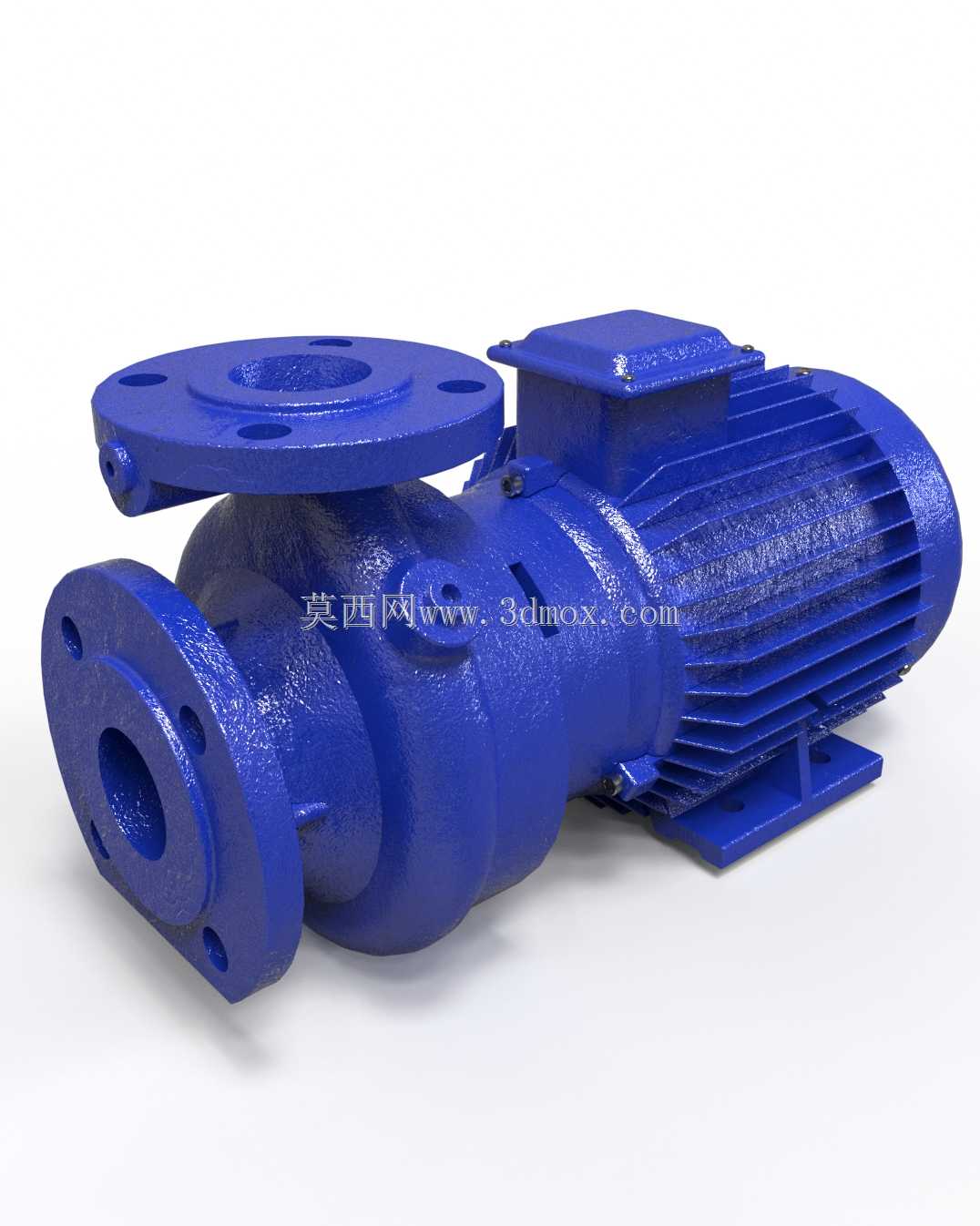

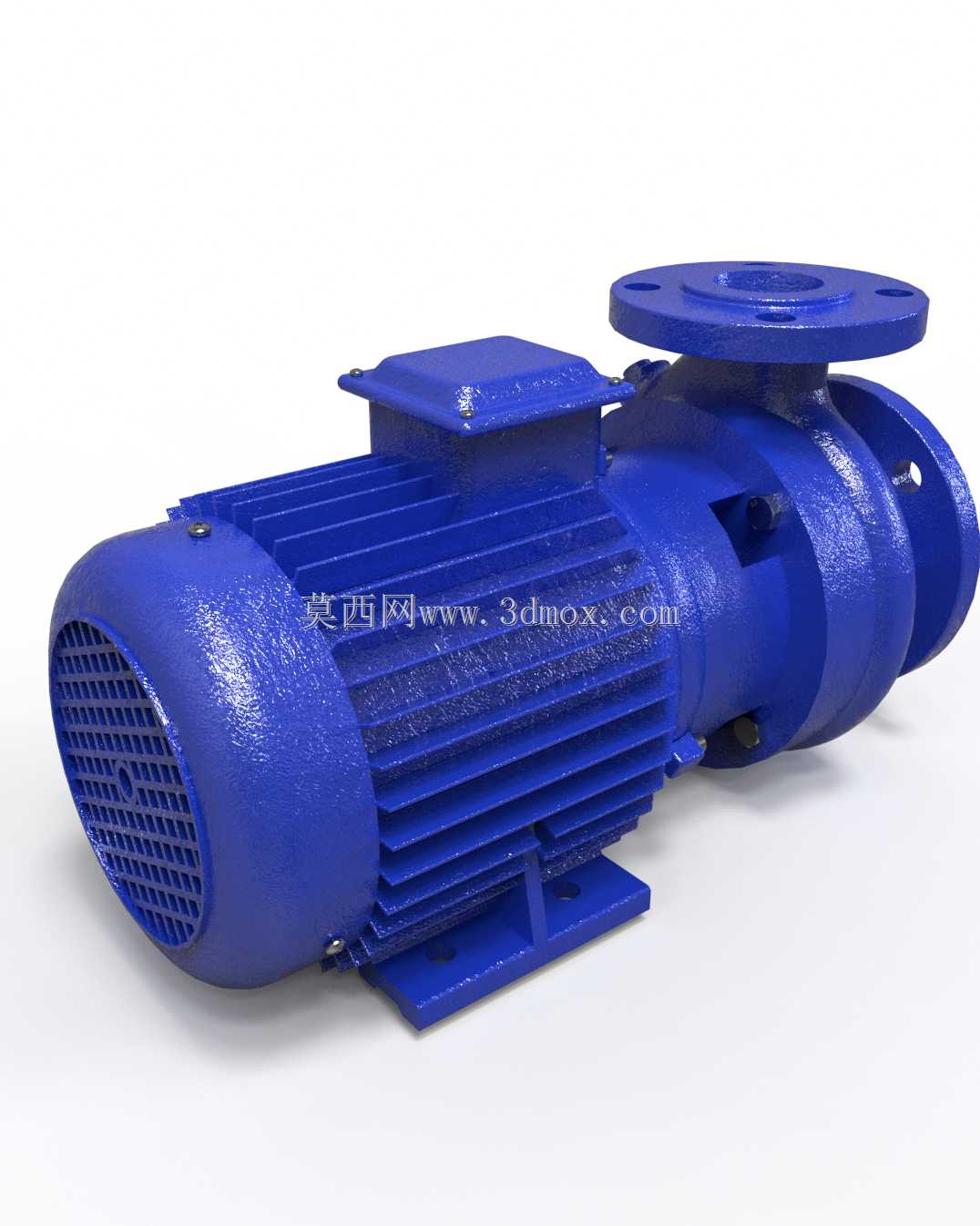

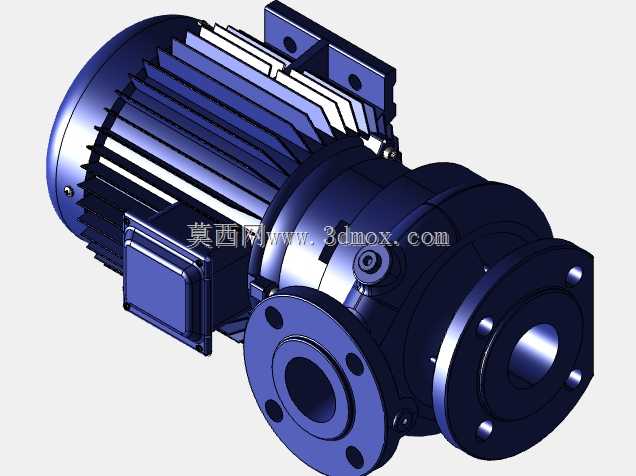

　　这款直联式卧式离心泵的三维结构，完全贴合工业现场给排水、循环水输送、轻度腐蚀性介质输送的实际使用需求做的细节还原，建模时优先考虑了现场安装、运维拆解的实际边界，没有做脱离工程实际的美化处理。从应用场景来看，这类泵在民用建筑供水、工业冷却循环、暖通空调水循环、污水处理段的清水输送、化工流程里的低压介质输送都有极广的覆盖，是通用流体输送领域用量最大的泵型之一，建模时特意把进出口法兰的安装孔位、中心高、底座安装孔距都按常用的工程通径参数做了还原，进出口采用法兰连接结构，进水口为轴向水平布置，出水口为垂直向上布置，这种管路走向适配绝大多数现场的管路排布逻辑，不需要额外做弯头改向就能对接垂直出水的管路，减少管路阻力损失。

　　泵体和驱动电机采用共底座直联结构，取消了传统联轴器连接的长支架结构，整体轴向尺寸更紧凑，对安装空间的要求更低，现场安装时不需要额外做联轴器对中调整，能大幅减少现场安装的调试工作量，也避免了长期运行后联轴器偏移带来的振动、轴承磨损问题。过流部件的建模特意还原了叶轮的闭式流道结构，叶轮和泵壳之间的密封环间隙按常规运行公差做了预留，泵体的涡室流道做了顺滑过渡处理，没有建模导致的棱角突变，能真实反映流体在泵腔内的流动状态，做流体仿真时可以直接提取流道使用，不需要额外修补几何。

　　泵体上的排气螺塞、放水螺塞位置都做了结构预留，对应现场开机前排气、停机后排空存水的运维需求，轴承部位的密封结构采用了机械加油封的组合密封形式，建模时还原了密封件的安装槽位，能直观看到密封的压缩量设计，避免选型时出现密封件尺寸不匹配的问题。电机部分的散热筋、接线盒、吊环结构都按通用工业电机的外形做了还原，接线盒的位置在泵体侧上方，不会和进出口管路产生干涉，现场接线操作空间充足，底座的安装孔做了长圆孔设计，允许现场安装时有少量的位置调整余量，不需要精准预埋螺栓就能完成固定，适配不同现场的安装基础误差。

　　从安装边界来看，建模时标注的关键尺寸包括泵轴中心到底座安装面的中心高、进出口法兰的端面距离、底座安装孔的横向纵向孔距，这些尺寸都是现场选型安装时的核心核对参数，能直接对接土建基础、管路预制的设计需求，不需要二次测绘。整体结构没有冗余的装饰性特征，所有几何特征都对应实际零件的加工、装配需求，比如泵壳的分型面位置、连接螺栓的沉孔深度、电机和泵体连接的止口定位结构，都完全按照实际加工工艺做了还原，做装配仿真时可以直接模拟螺栓拧紧、零件装配的完整流程，不会出现几何干涉的问题。对于做泵站设计、设备选型、泵类产品改型的工程师来说，这个模型可以直接用来做设备布置、管路对接的参考，也可以在此基础上调整叶轮参数、进出口通径来适配不同的流量扬程需求，不需要从零开始搭建基础结构，能大幅减少前期建模的重复工作量。
