航空压缩机用离心径向叶轮结构设计

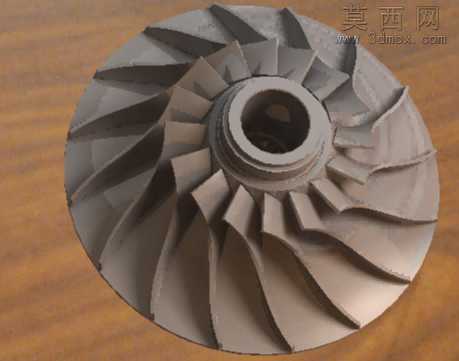

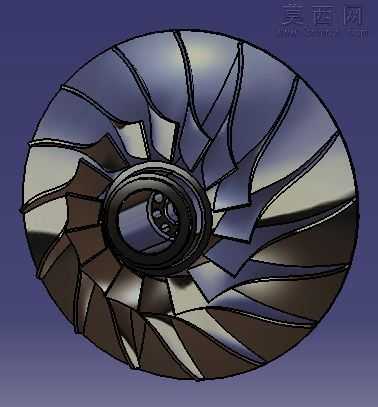

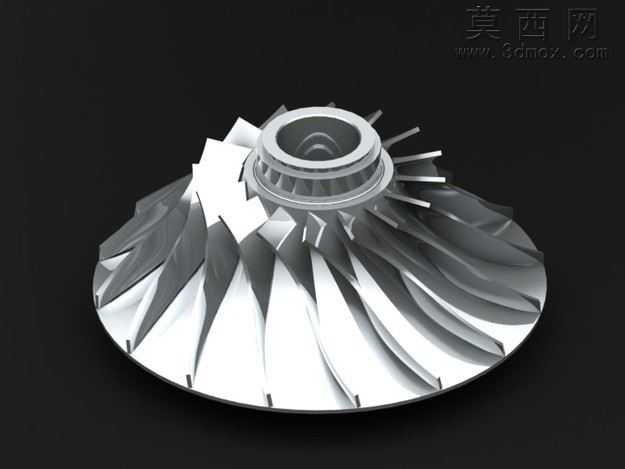

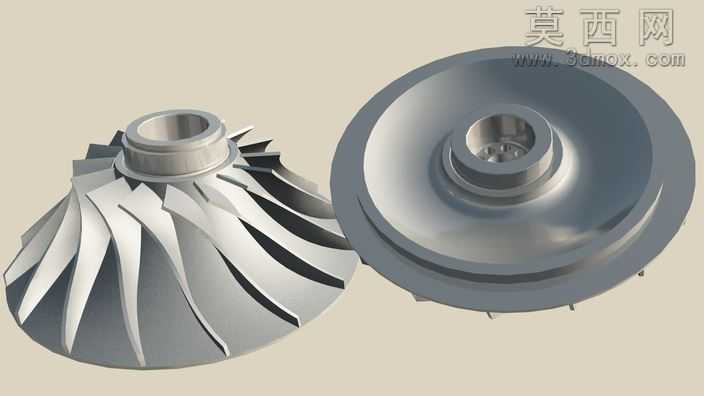

本作品为航空类压缩机配套的离心径向叶轮三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循离心式叶轮的气动设计逻辑与机械加工工艺要求。模型整体为盘式回转结构，中心设置带轴承安装位的轮毂通孔，用于与驱动主轴完成同轴装配，轮毂与外缘轮盘之间均匀分布多组空间扭曲叶片，叶片采用后弯式径向流道设计，叶片型线经过曲率连续优化，相邻叶片间形成平滑收敛的气流通道，可在叶轮高速旋转时高效完成气体的径向加速与动能转换。建模阶段首先通过草图绘制确定叶轮的子午面轮廓，明确轮盘、轮盖的内外径尺寸与轴向安装高度，随后基于气动计算得到的叶片进出口安装角，通过多截面曲面、扫掠等命令生成叶片的空间曲面，对叶片与轮盘、轮毂的衔接位置做了圆角过渡处理，避免应力集中问题，提升结构的抗疲劳性能。材质设置上模拟航空叶轮常用的高强度铝合金材质，赋予模型金属哑光质感，通过渲染调整光影角度，清晰展现叶片的扭曲形态、流道的平滑过渡效果以及轮毂处的轴承配合细节，模型各部件结构完整无缺失，装配关系符合实际压缩机叶轮的安装逻辑，可直接用于气动性能仿真、结构强度校核、加工工艺编制等工作，也可作为离心式压缩机、涡轮机械相关的教学演示模型，帮助理解径向叶轮的工作原理与结构特点。
