潜水员造型金属挂饰浮雕结构设计

这款潜水主题的金属浮雕饰件，最初的设计需求来自潜水装备周边定制场景，主要用于潜水俱乐部纪念挂牌、个人潜水装备标识牌、户外潜水主题配饰等场景，区别于常规平面印刷的挂牌，采用立体浮雕结构能在金属基材上还原专业潜水装备的细节质感，哪怕在潮湿、高盐雾的海边潜水作业环境下，立体结构也不会像印刷图层那样出现脱落、磨损的问题，长期使用仍能保持清晰的造型辨识度。

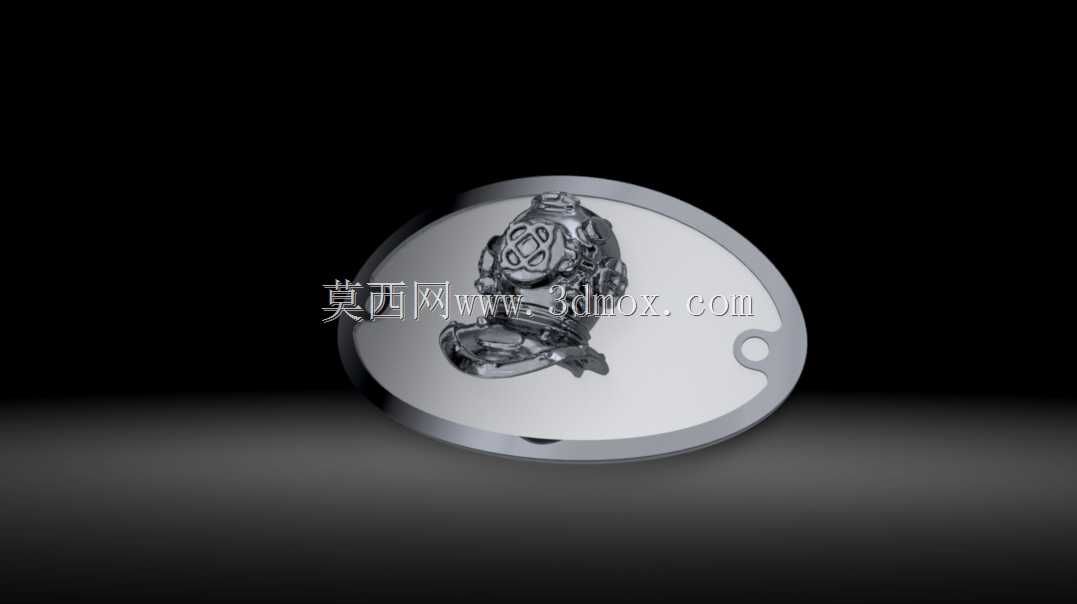

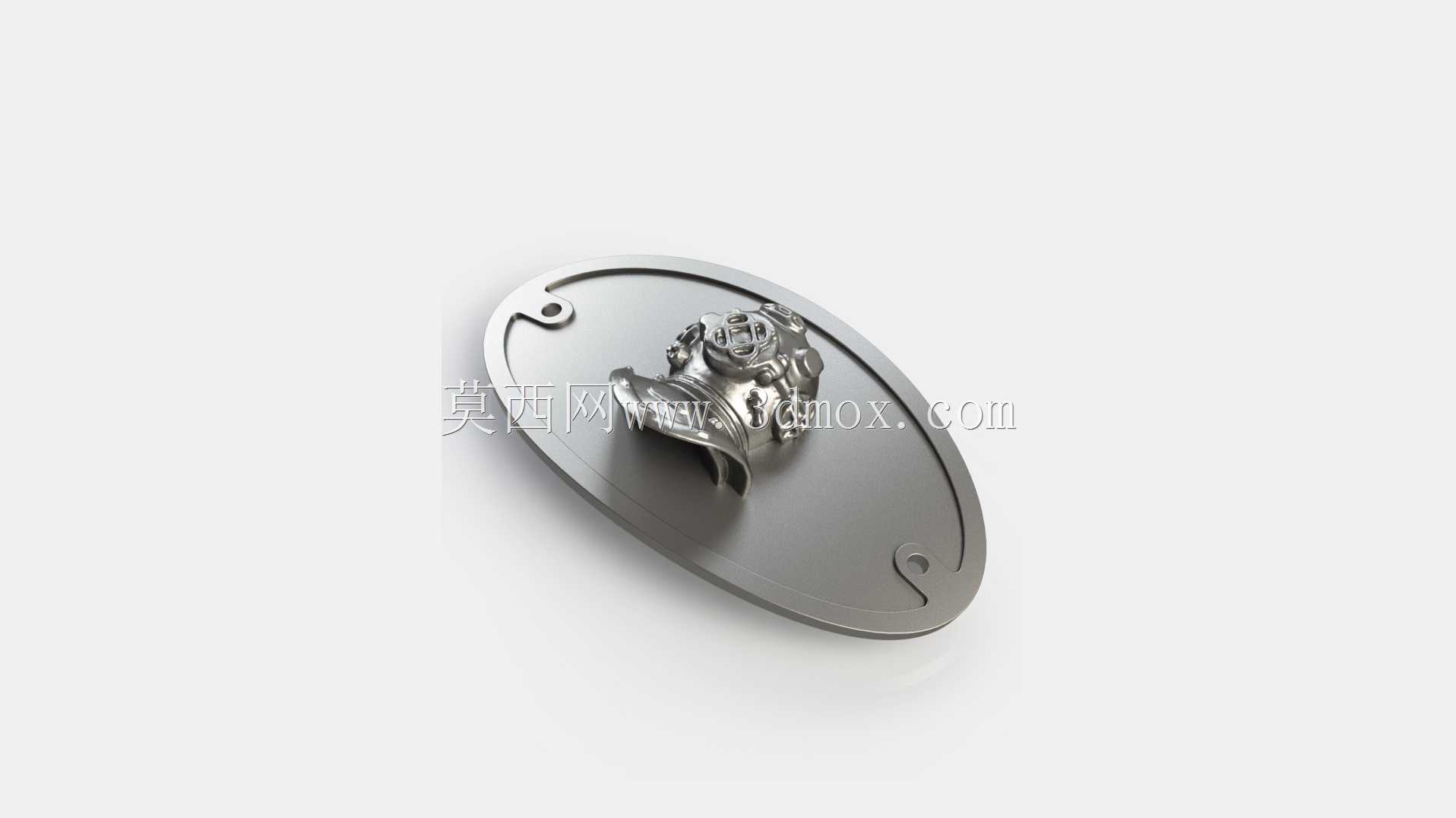

从结构设计逻辑来看，整个饰件采用椭圆牌体加局部高浮雕的组合形式，牌体边缘做了0.8mm的圆弧倒边处理，避免尖锐边角在携带过程中勾刮潜水服面料或者户外背包织物，牌体右上角预留的3mm直径安装孔，是经过反复校核的安装边界尺寸，既可以穿过常规的304不锈钢钥匙圈，也能适配伞绳挂带、金属项链链扣的穿装需求，孔位距离牌体边缘的距离设置为4mm，这个尺寸是结合金属冲压、精铸工艺的壁厚强度要求确定的，能避免安装孔位在长期受拉情况下出现开裂变形。

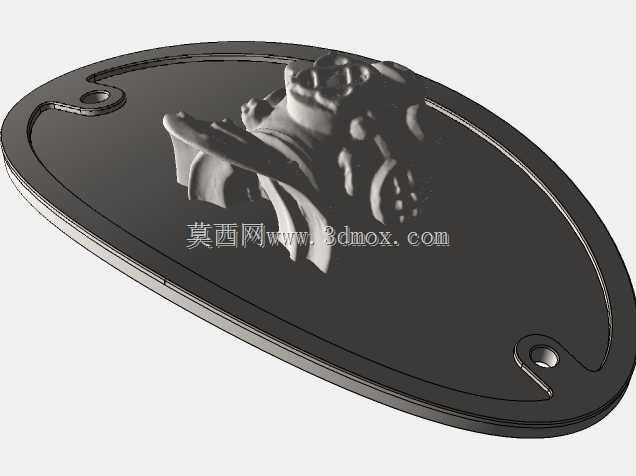

浮雕部分的造型还原了专业重潜头盔的核心结构特征，包括头盔侧面的排气阀凸起、面窗的边框轮廓、头盔顶部的供气管接口造型，还有潜水员肩部的配重带结构细节，浮雕的最高凸起高度控制在2.2mm，和1.5mm厚度的基础牌体形成自然的高度差，这个高度差既能够保证光影下的立体视觉效果，又不会因为浮雕过高导致在佩戴过程中出现磕碰掉茬的问题，同时也适配后续的抛光、电镀表面处理工艺，不会因为结构落差过大导致镀层堆积不均。

在建模过程中，浮雕部分的曲面过渡全部采用G1连续以上的顺滑处理，没有尖锐的直角棱边，一方面是为了降低精铸或者冲压成型时的模具应力集中问题，减少生产过程中的废品率，另一方面也是考虑到实际使用中的触感，光滑过渡的曲面不会在皮肤接触时产生刮蹭的不适感。牌体的背面设计为平面结构，预留了激光刻字的平面区域，可以根据实际需求镌刻编号、姓名或者俱乐部标识，平面度控制在0.1mm以内，保证激光刻字时的焦距稳定，刻字效果清晰均匀。

从实际使用场景的适配性来看，这款饰件的整体尺寸控制在40mm×28mm的范围内，这个尺寸既不会因为过大导致携带时产生累赘感，也不会因为尺寸过小让浮雕细节变得模糊难以辨认，整体重量控制在12g左右，哪怕作为项链吊坠佩戴也不会产生明显的坠重感。材质适配方面，建模时预留的壁厚均匀性控制在±0.2mm的公差范围内，既可以采用316不锈钢精铸工艺生产，适配海边高腐蚀环境的使用需求，也可以采用锌合金压铸后电镀仿金、镀银的工艺，满足日常配饰的装饰性需求，同时也适配铜材蚀刻后做旧的工艺，实现复古质感的纪念牌效果。

设计过程中还特意考虑了批量生产的工艺可行性，浮雕部分的所有拔模斜度统一设置为1.5°，不需要做复杂的模具抽芯结构，常规的两板模即可完成成型生产，大幅降低了开模成本和生产周期，牌体的外轮廓采用顺滑的椭圆曲线，没有异形的突出结构，在后续的抛光、滚镀工序中可以实现自动化加工，不需要额外的人工修边处理，能够有效控制批量生产的成本。同时，浮雕的细节深度做了统一的梯度设置，从牌体基面到浮雕最高点的过渡是平缓抬升的，没有出现陡峭的垂直立面，避免电镀过程中出现气泡滞留导致的镀层缺料问题，也能减少使用过程中污渍在结构缝隙里的残留，日常擦拭即可完成清洁维护。
