L型六角内六方手动扳手实体造型

　　该模型表现的是机械装配与维修现场常见的L型内六角扳手，整体由一根等截面六角杆料经折弯形成短臂与长臂，两端保留六角形工作端头。实物在设备调试、模具维护、自动化产线安装、夹具拆装以及机电产品售后维修中使用频率很高，尤其适合螺钉轴线周围空间受限、普通开口扳手或套筒无法进入的位置。

　　从结构上看，扳手采用典型90度左右折弯布局，短臂用于施加较大扭矩，长臂用于深入孔位或在空间允许时提供更长力臂。模型中杆身截面为正六边形，棱线连续，折弯处采用圆滑过渡，避免在尖角位置形成应力集中。实际产品通常由合金钢棒料加工后热处理，表面进行发黑、镀镍或喷砂处理，以提高耐磨性、防锈能力和握持辨识度。三维造型时需要重点控制六角截面对边尺寸、端部倒角、折弯半径以及两臂长度比例，因为这些参数直接决定扳手能否顺利插入螺钉沉孔并完成拧紧。

　　使用场景上，内六角扳手多用于圆柱头螺钉、紧定螺钉、机米螺钉和部分模具标准件。短臂插入螺钉后，操作者转动长臂；当螺钉位于深孔、台阶面或钣金内腔时，长臂可以沿孔道伸入，短臂作为旋转受力端。若需要较大预紧力，则可将长臂插入螺钉，用手转动短臂，此时力臂较短，扭矩更可控，也能降低因过度用力造成螺钉头部六角孔崩边的风险。模型对这种双向使用方式进行了准确表达，两端工作头外形一致，折弯角度清晰，便于在教学演示、工具库建模和维修手册插图中直接引用。

　　设计思路方面，这类工具并不追求复杂机构，而是依靠材料强度、截面形状和杠杆比例实现功能。六角杆的六个平面与内六角螺钉孔壁形成面接触，相比尖端卡入的结构，受力面积更大，打滑概率更低。端部倒角用于引导插入，即使螺钉孔与扳手轴线存在轻微偏差，也能较快对位。折弯段不能采用过小半径，否则热处理后外侧容易产生微裂纹，内侧也可能因折叠而降低疲劳寿命；半径过大则会影响短臂在狭窄沉孔附近的转动空间。因此在实体建模中，折弯区域应保持截面不变形，外弧与内弧过渡自然，杆身直线段不得出现扭曲。

　　外形尺寸与安装边界方面，L型扳手的关键边界包括长臂长度、短臂长度、六角对边尺寸、端部倒角长度和折弯中心半径。长臂决定可达深度，过短无法触及深孔螺钉，过长则在密集管路或防护罩内部容易与相邻零件干涉；短臂决定手拧空间，旋转半径约为短臂长度加上杆身截面半宽，在设备布局校核时应预留这一圆弧扫掠空间。六角端头与螺钉孔之间采用小间隙配合，模型若用于运动仿真，可将端头设置为略小于名义对边尺寸，以体现真实插入间隙。对于成套扳手，不同规格对应不同杆径和臂长，规格越大，杆身越粗，折弯半径和允许扭矩也相应增加。

　　在三维工程应用中，该模型可用于工具包配置、装配工艺卡、维修可达性分析以及操作空间校核。将扳手放入装配体后，可以模拟短臂旋转时是否被侧板、管线、电机壳体或导轨阻挡，也可以检查长臂是否能够沿螺钉轴线进入沉孔。对于自动化设备厂和模具厂而言，这种校核能够在设计阶段发现内六角螺钉布局不合理的问题，例如螺钉距离立壁过近、沉孔深度不足、紧固方向与维护门方向冲突等。若旋转扫掠空间不足，设计人员可调整螺钉位置、改变沉孔形式、改用球头内六角扳手或在护板上开设维护孔。

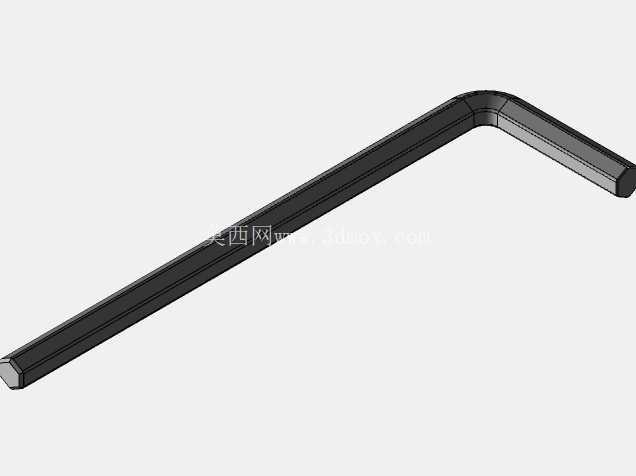

　　模型表面以金属质感呈现，杆身棱面分明，端头具有倒角和切面，折弯处保持一体成型特征。视觉表达上没有附加多余机构，突出工具本身的几何形态：两段直杆、一个弯曲过渡区、两个六角工作端。这样的建模方式适合进行结构观察，也便于后续根据标准规格进行参数化修改。例如改变六角截面对边距离，即可派生不同型号；调整两臂长度，可表现加长型、标准型或紧凑型扳手；增加端部球头，则可扩展为球头内六角扳手，用于斜向插入场景。

　　从维护工艺角度看，内六角扳手虽然结构简单，但对设备可装配性影响很大。许多机械结构在三维图纸中只表现螺钉本身，容易忽略工具进入和转动所需空间。该扳手模型能够帮助工程师把紧固动作纳入装配校核：端头沿螺钉轴线插入时，杆身周围需要有直线通道；旋转时，短臂末端会形成圆弧轨迹；手指握持位置还需要额外空间。若螺钉位于凹槽内，长臂可能与槽壁发生接触；若螺钉靠近高台阶，短臂旋转到某一角度会被台阶限位。这些问题在实物样机阶段往往造成装配困难，而在三维环境中通过简单的干涉检查即可提前暴露。

　　总体而言，该实体造型准确抓住了L型内六角扳手的功能几何：六角截面传递扭矩，折弯杆身形成双力臂，端头倒角保证插入引导，整体轮廓决定维护空间。它既可以作为通用五金工具模型纳入标准件库，也可以作为装配可达性验证的辅助工具，用于工艺规划、设备维护说明和手动紧固场景展示。
