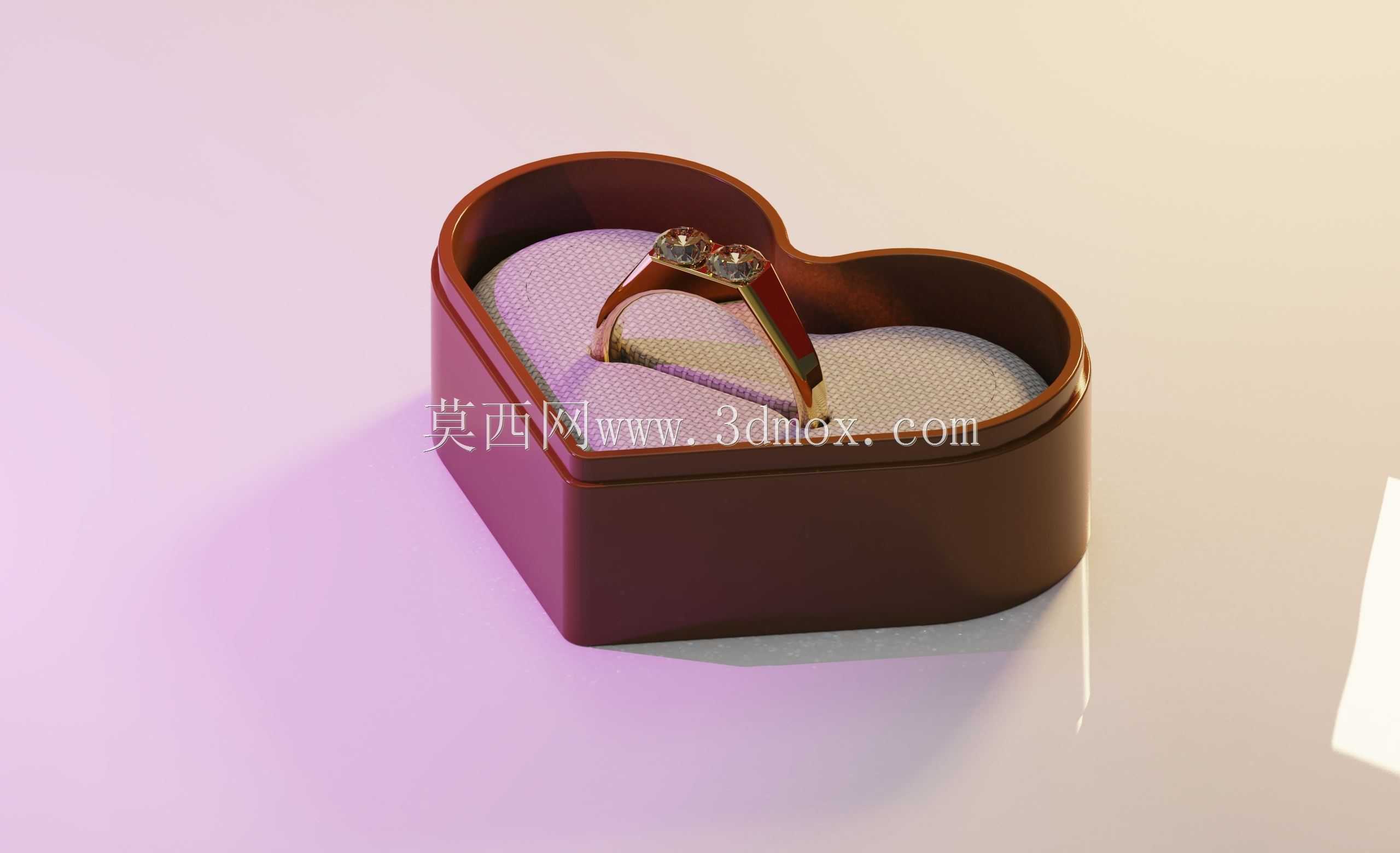

心形礼盒装双钻情侣对戒结构设计

本次呈现的是配套心形收纳盒的双钻情侣对戒三维结构，从珠宝零售终端的实际陈列、日常佩戴收纳、礼品馈赠场景出发做结构落地，区别于常规只做戒体本身的建模思路，把收纳载体和戒体的配合公差做了完整的参数匹配。先从实际使用场景拆解需求：线下珠宝门店的展陈需要盒体有稳定的放置基准，打开后内衬的承托角度要让戒面钻石刚好对准顾客视线的黄金夹角，避免顾客拿起盒体调整角度的多余动作；日常居家收纳时，盒体闭合后的缝隙要控制在0.1mm以内，防止灰尘进入附着在钻石切面上，减少日常擦拭的频次；作为礼品馈赠时，盒体的开合阻尼要适中，单手托举盒体时上盖不会自行滑落翻开，双手开启时不需要施加过大的力，兼顾仪式感和实用性。

外形尺寸上，心形盒体整体外轮廓最大宽度控制在85mm，最大长度90mm，闭合后总高度32mm，刚好可以放进常规西装内袋、女士小型挎包，不会因为尺寸过大造成携带不便；盒壁厚度做了2mm的均匀壁厚设计，采用注塑成型工艺的话可以避免缩痕，外表面做哑光磨砂处理，不会因为光线反射抢了戒体的视觉焦点。内衬采用植绒材质的嵌入式结构，戒托位置的凹槽弧度和戒圈的外圆弧度完全匹配，对戒放置后左右间隙各留0.2mm，既不会因为间隙过大造成戒指在盒内晃动刮花戒面镀层，也不会因为间隙过小导致取放戒指时卡滞，需要用力抠取破坏植绒层。

戒体本身的结构设计上，女款戒圈宽度2mm，男款戒圈宽度3mm，戒圈内壁做了圆弧倒角处理，佩戴时和手指皮肤的接触面积更大，减少长时间佩戴的压痕；钻石镶嵌位置采用六爪镶结构，爪的厚度0.3mm，既保证足够的把持力防止钻石脱落，又不会因为爪过粗遮挡钻石的刻面，影响光线折射后的火彩效果。戒圈的尺寸做了通用号段的参数化设计，可以通过调整戒圈直径参数快速适配不同指围的佩戴需求，不需要重新调整整体结构。

盒体的连接结构采用隐藏式转轴，转轴位置设置在盒体心形轮廓的凹陷侧，完全隐藏在盒壁内部，外部看不到转轴零件，保证整体外观的完整性；转轴处加装了微型阻尼垫片，开合角度可以在0到120度之间任意停留，不会出现上盖直接翻到底碰撞桌面的情况。盒体的闭合定位采用两个微型强磁磁铁，分别嵌入上下盒体的对应位置，磁铁嵌入深度1.5mm，表面和盒壁内表面齐平，闭合时磁吸力控制在5N左右，既可以保证盒体不会因为轻微晃动自行打开，也不会因为吸力过大导致开启时用力过猛让戒指从内衬中脱出。

从结构验证的角度，建模过程中做了完整的干涉检查：盒体闭合时上盖和内衬、戒体之间预留0.5mm的安全间隙，不会因为加工误差导致闭合时压到戒体；戒体放置到内衬凹槽时，钻石最高点和盒盖上表面的距离有8mm，完全避免钻石和盒盖接触刮花；转轴转动过程中，上下盒体的配合面没有摩擦干涉，开合动作顺滑无卡顿。针对植绒内衬的固定，在内衬底部设计了一圈0.5mm高的定位凸台，和盒体内腔的定位凹槽过盈配合，组装时直接压入即可固定，不需要额外涂胶，避免胶水溢出污染植绒表面。

实际生产适配层面，盒体的分模线设置在心形轮廓的最大截面处，拔模角度做了1.5度，注塑成型后可以顺利脱模，不需要做复杂的侧抽芯结构，降低模具加工成本；戒体的建模数据可以直接导出用于失蜡铸造，戒圈表面的粗糙度参数设置为Ra0.8，抛光后可以达到镜面效果，不需要后续过多的打磨工序。整个结构没有采用特殊的非标零件，所有配合尺寸都符合通用首饰包装的加工公差要求，不管是小批量定制生产还是大批量量产都可以直接基于该模型做工艺调整，不需要做大幅的结构修改。
