数位绘图用压感触控手写笔结构设计

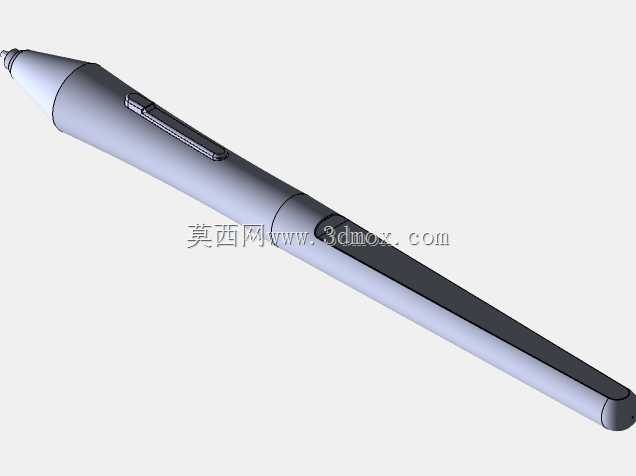

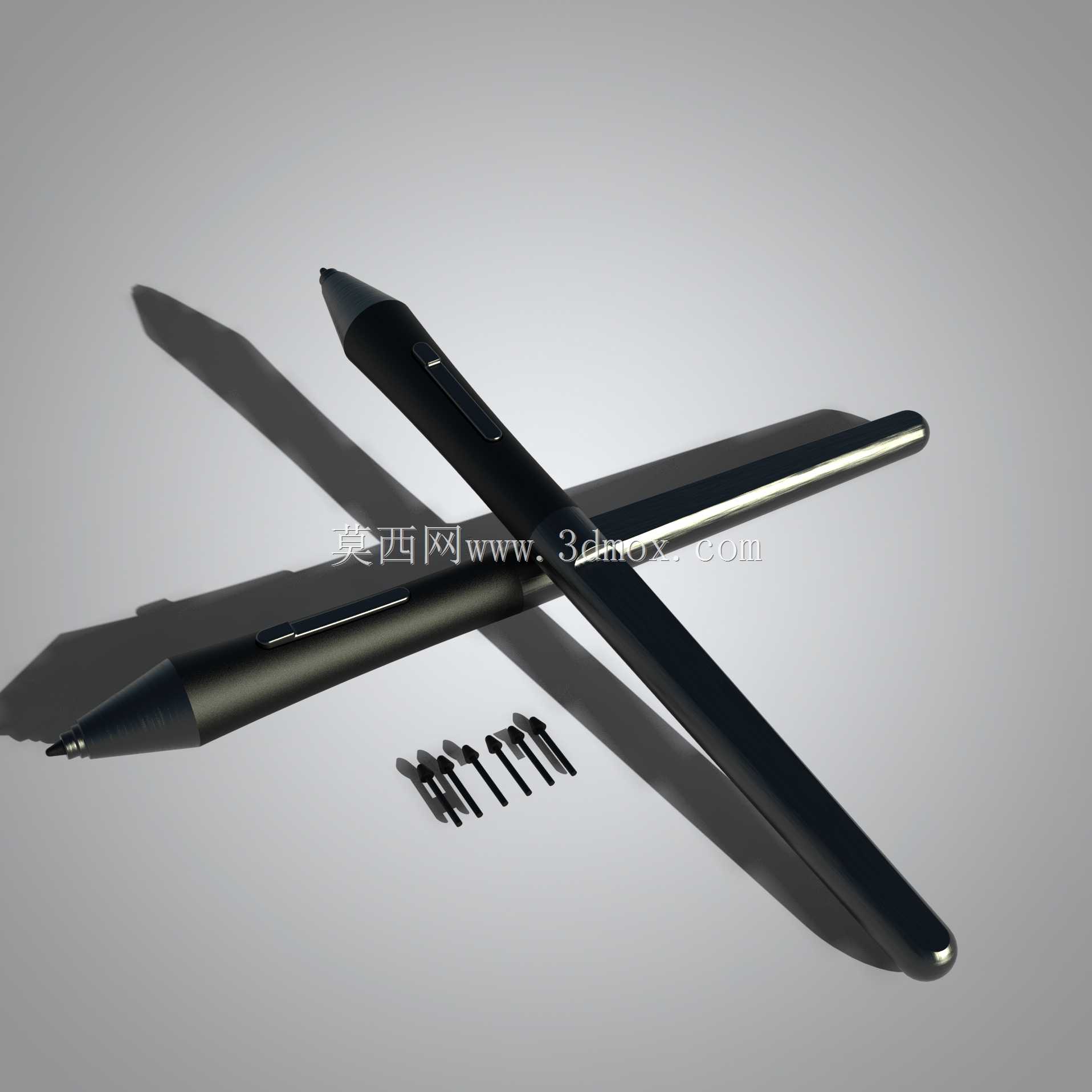

　　这款手写笔的结构设计，首先要匹配数位绘图、手写输入的实际使用场景，日常使用中，用户会长时间握持进行精细绘图、文字书写操作，所以整体握持段的曲面弧度完全贴合人体工学设计，笔身主体采用等径渐变的圆柱形态，靠近笔尖的位置做了细微的收腰处理，避免长时间握持时手指滑动移位，笔身中段设置的功能按键做了内凹式设计，按键表面和笔身外曲面保持齐平，既不会在握持时产生硌手的异物感，也能避免日常放置时误触按键触发功能。从功能特性来看，笔尖部分采用可替换式结构设计，配套不同阻尼系数的笔尖配件，能够适配玻璃、磨砂膜、数位板板面等不同接触介质的书写需求，笔尖内部预留了压感模块的安装空间，能够将书写过程中的压力变化转化为电信号传输给终端设备，实现线条粗细、

　　透明度的随压力变化调整，满足专业绘图场景下的笔触表现需求。笔身尾部做了圆润的弧面收边，没有尖锐棱角，既可以在临时放置时避免笔身滚动滑落，也能在用户倒转笔身使用时不会产生磕碰不适感。设计过程中，首先确定了笔身的整体尺寸边界，整体长度控制在140mm到160mm区间，最大握持直径控制在9mm到11mm之间，这个尺寸范围既能够容纳内部的电路板、电池、信号传输模块，也符合绝大多数成年用户的握持尺寸习惯，不会因为过粗导致握持费力，也不会因为过细产生握持不稳的问题。内部结构采用分段式布局，靠近笔尖的位置布置压感传感组件，中段布置主控电路板与功能按键的触发结构，尾段布置供电模块与无线信号传输组件，各段之间采用卡扣式连接结构，不需要额外螺丝固定，

　　既能够简化装配流程，也方便后期更换笔尖或者维修内部组件时快速拆解。笔身的外壳采用薄壁结构设计，壁厚均匀控制在1.2mm到1.5mm之间，既能够保证外壳的结构强度，日常握持按压不会产生形变，也能尽可能控制整体重量，整笔重量控制在15g到20g区间，长时间握持书写不会产生手部疲劳。考虑到日常使用中可能出现的摔落场景，笔尖位置做了缓冲结构设计，在笔尖和内部传感组件之间设置了微小的缓冲间隙，搭配软性材质的密封圈，能够吸收摔落时的冲击力，避免内部精密的压感传感器因为冲击损坏。笔夹部分采用和笔身一体化的曲面设计，突出笔身表面的高度控制在3mm以内，既能够方便用户将笔夹在笔记本、数位板保护套上携带，也不会因为突出过多导致握持时硌手。

　　在表面处理的结构设计上，笔身握持区域预留了细微的磨砂纹理加工余量，能够提升握持时的摩擦力，避免手汗较多时出现打滑的情况，非握持区域可以做亮面处理提升整体的外观质感。功能按键的触发行程控制在0.3mm到0.5mm之间，触发压力控制在1.5N左右，既能够保证按键触发的反馈清晰，也不会因为按键过硬导致按动费力，或者过软导致误触。笔尖的伸出长度控制在2mm到3mm之间，既能够保证书写时笔尖和板面接触的稳定性，也不会因为伸出过长导致书写时笔尖产生过大的形变量，影响书写精度。整体结构设计没有多余的冗余部件，所有的曲面过渡都做了圆角处理，没有应力集中的尖角位置，既能够提升注塑生产时的良品率，也能提升日常使用的握持舒适度。在安装边界的设计上，内部各组件的安装间隙控制在0.1mm到0.2mm之间，既能够保证各组件安装时不会出现干涉，也不会因为间隙过大导致组件在笔身内部晃动，影响使用体验。无线信号传输模块的位置远离笔身内部的金属部件，避免金属屏蔽信号，保证和终端设备连接的稳定性。供电模块的安装位置做了绝缘防护结构，避免日常使用中出现短路的问题。
