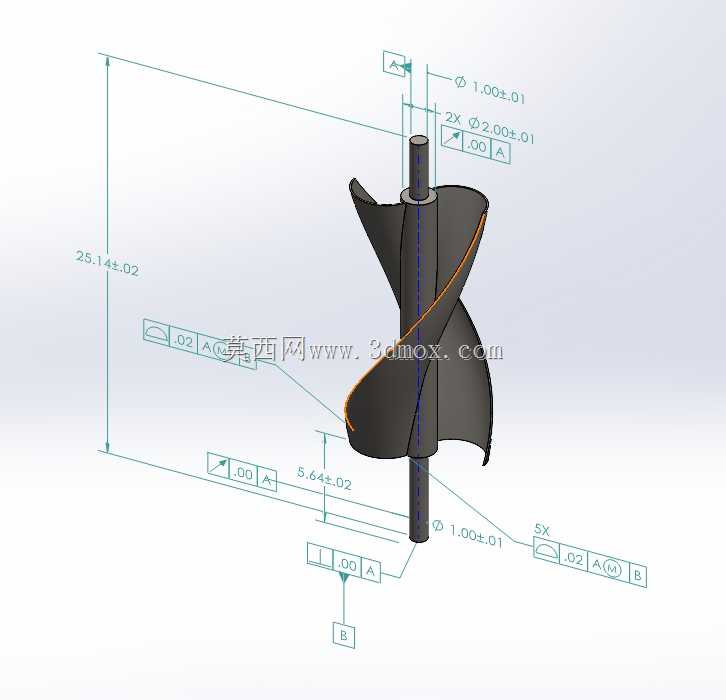

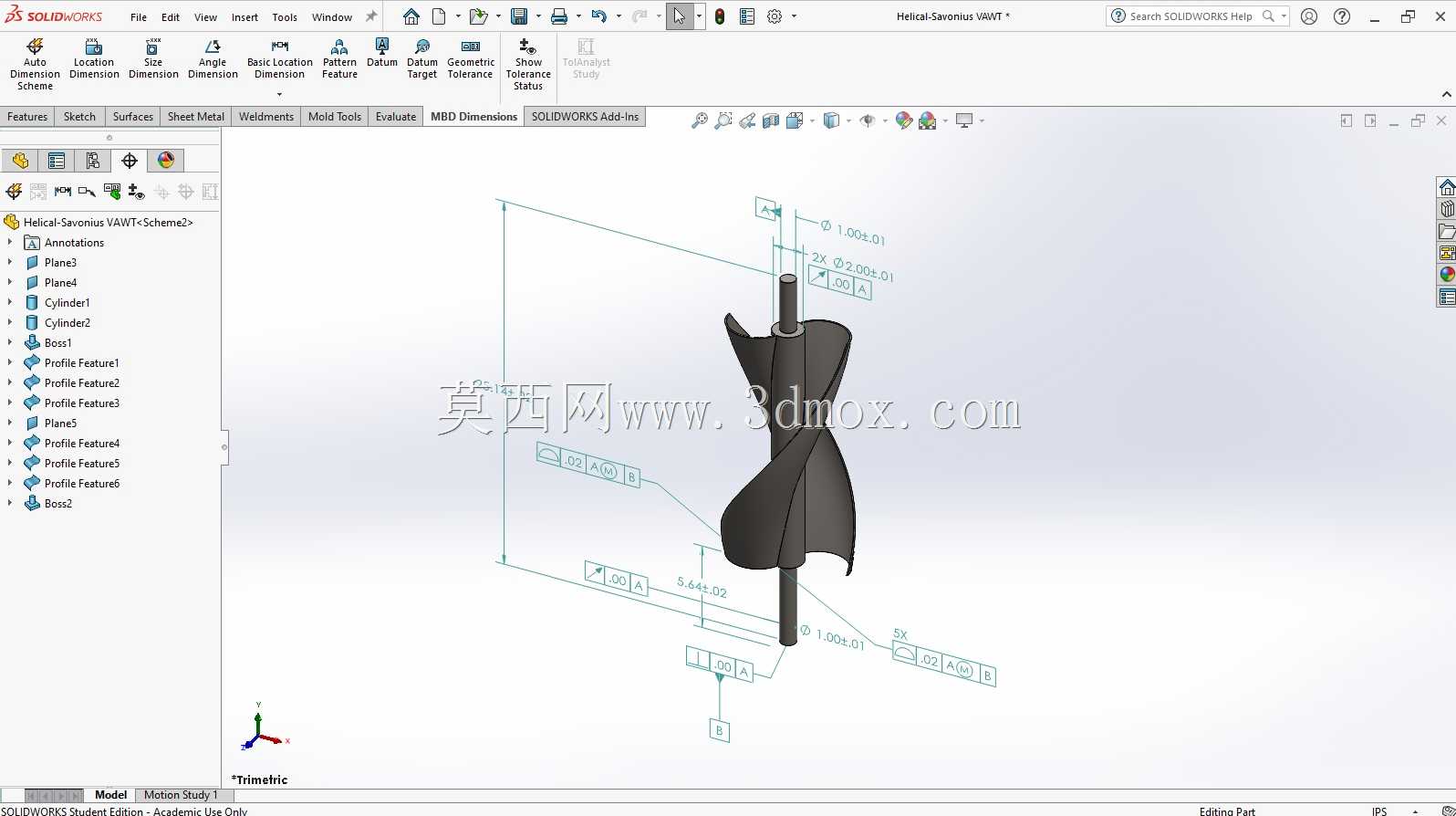

螺旋Savonius垂直轴风力涡轮结构设计

　　这款螺旋结构垂直轴风力涡轮，主要面向分布式微小型风能采集场景设计，可适配离网型供电系统、户外监测设备补能、小型景观风能装置、船舶辅助供电等多种实际工况，相比传统水平轴风机，它无需对风机构，在风向多变的城市楼宇间隙、近岸水面、山地垭口等紊流区域也能稳定捕获风能，启动风速阈值更低，对弱风环境的适配性更强。从结构设计逻辑来看，整体采用单立柱支撑的双螺旋叶片布局，叶片沿中心轴呈螺旋扭转形态，这种曲面设计能够让叶片在旋转周向的任意角度都存在受风有效面，避免了传统直叶片Savonius风机在特定角度存在的受风死区，同时螺旋曲面可以引导气流沿叶片表面平滑流动，降低气流分离带来的能量损耗，也能减少旋转过程中的气动噪声，

　　运行时的振动幅度也比直叶片结构更小，降低支撑结构的疲劳载荷。从安装边界来看，中心轴为等直径圆柱结构，上下端预留标准安装轴段，可直接适配常规的立式轴承座组件，不需要额外定制异形连接结构，整体径向尺寸紧凑，安装时不需要过大的水平占地空间，垂直方向的安装高度可根据实际应用场景的风资源条件灵活调整支撑立柱长度，叶片与中心轴的连接采用内嵌式固定结构，避免外露连接部件在长期户外运行中积灰、锈蚀带来的维护问题。在功能特性上，该涡轮属于阻力型与升力型结合的气动结构，相比纯阻力型垂直轴风机，它的风能利用效率更高，旋转过程中的扭矩输出更平稳，不会出现明显的扭矩脉动，搭配低速永磁发电机即可实现稳定电能输出，叶片采用对称螺旋设计，

　　正反向来风都能驱动叶轮同向旋转，不需要额外加装风向调整装置，整体结构的运动部件仅为叶轮旋转组件，日常维护仅需定期检查轴承润滑状态即可，运维成本远低于同功率等级的水平轴风机。设计过程中对叶片的扭转角度、弦长比例、轴径匹配都做了工程化校核，叶片根部与中心轴的连接位置做了应力分散过渡，避免长期交变载荷下出现根部断裂问题，叶片曲面的曲率经过优化，在保证受风面积的同时尽可能降低旋转时的风阻，让叶轮在额定风速区间内保持稳定的转速区间，不会出现转速陡升的飞车风险，适配小型离网供电系统的控制器参数匹配要求，不需要额外加装复杂的限速保护结构即可满足户外长期运行的可靠性要求。
