交错轴螺旋锥齿轮啮合传动结构

　　在各类需要交错轴动力传递的机械结构中，螺旋锥齿轮组是应用占比极高的核心传动部件，这类结构常见于汽车驱动桥主减速器、机床主轴分度机构、农业机械动力输出单元、工程机械行走驱动端等场景，核心作用是在两轴轴线存在空间交错夹角的工况下，实现稳定的动力换向与扭矩传递，相比直齿锥齿轮，螺旋齿形的设计能让轮齿啮合过程从齿端局部接触逐步过渡到全齿面贴合，啮合重叠系数更高，传动过程的冲击、振动与运行噪音都能得到有效控制，更适合中高速、重载的连续运转工况。

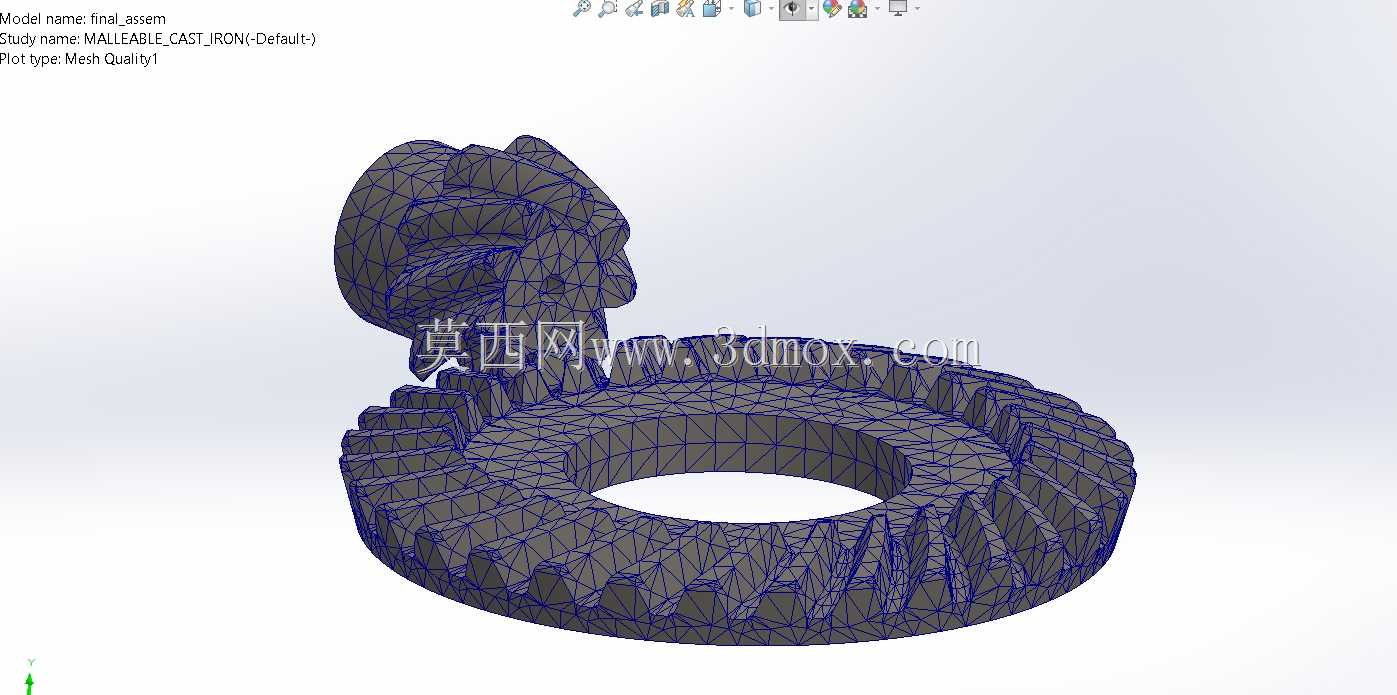

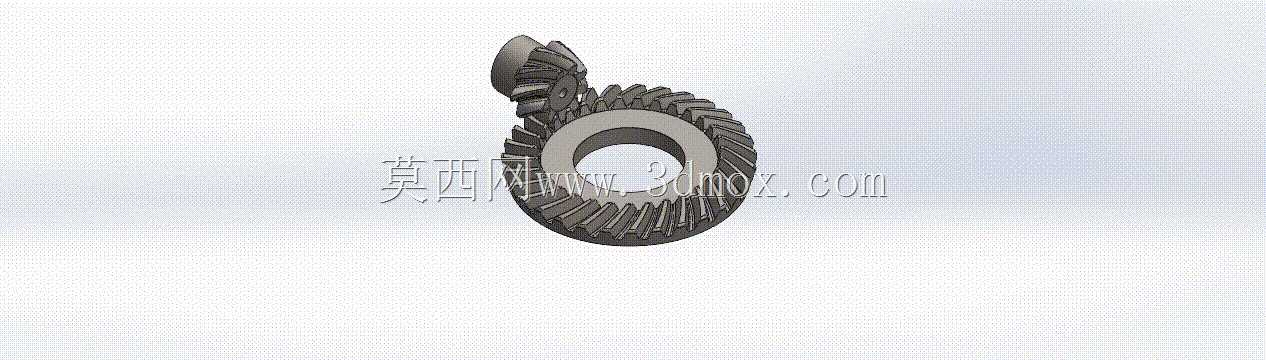

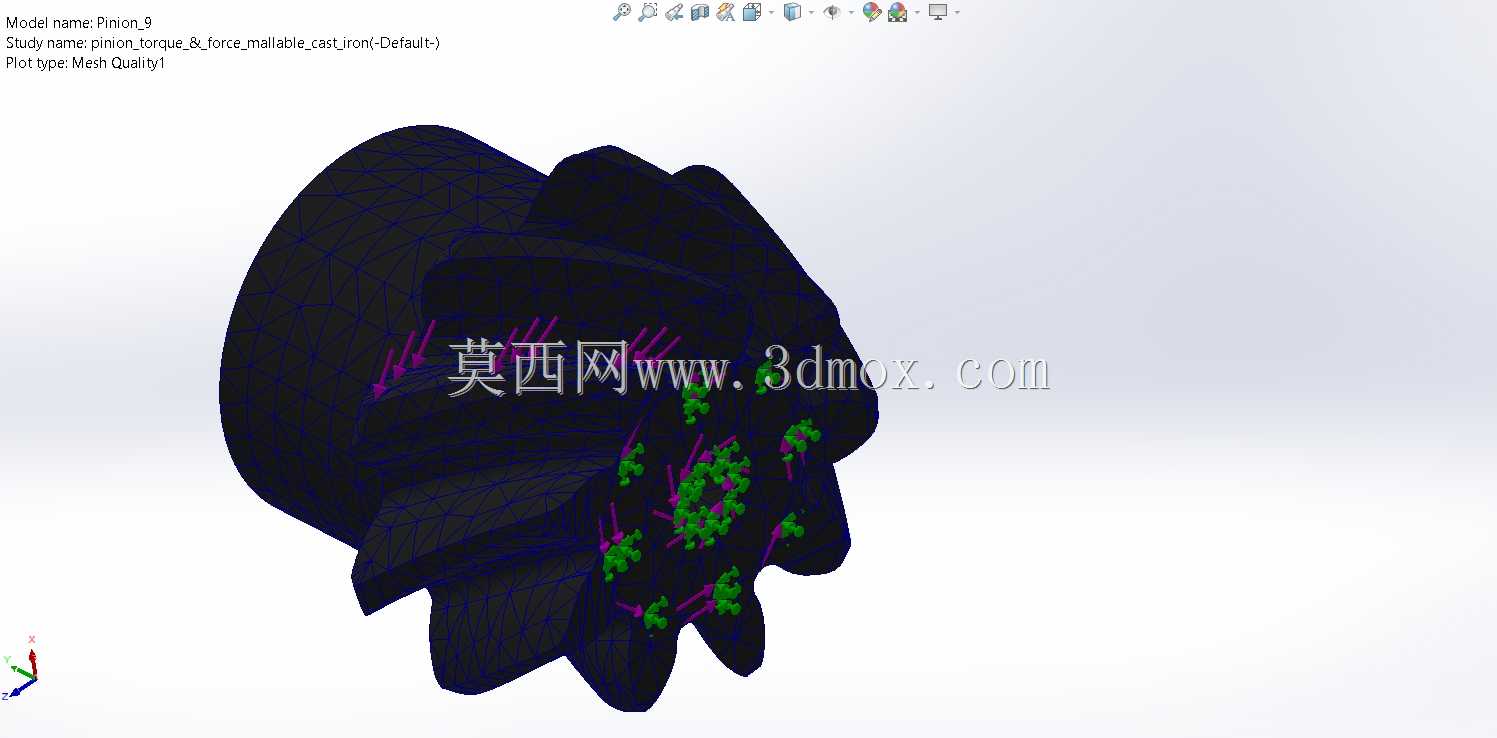

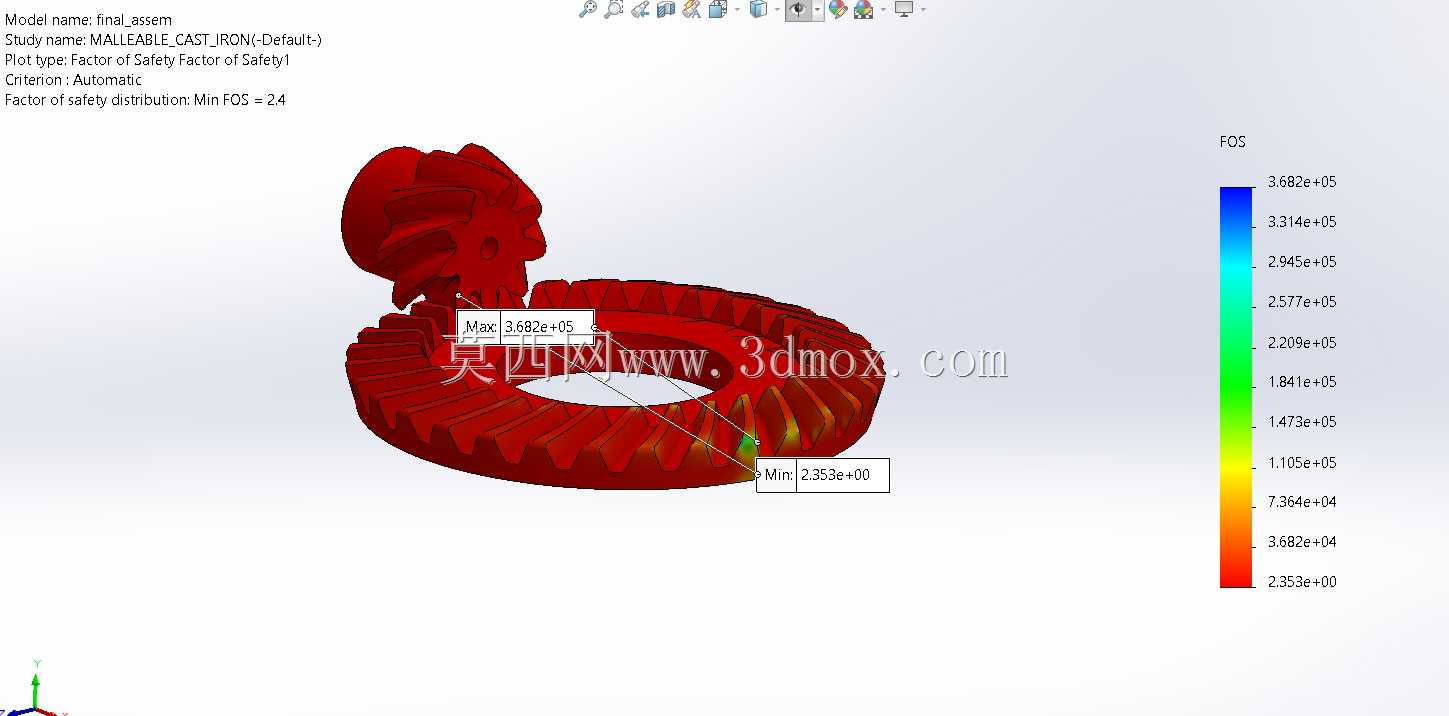

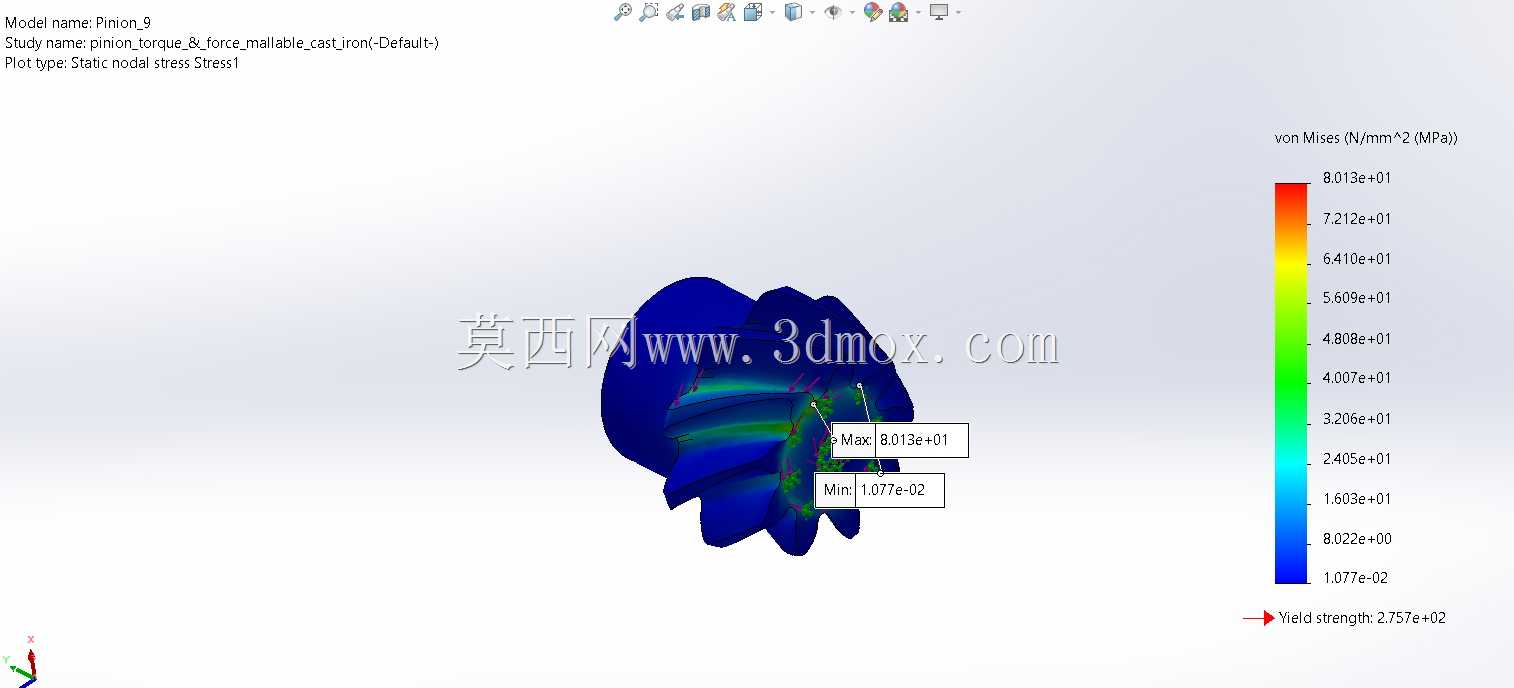

　　这套螺旋锥齿轮组的设计过程，首先需要匹配安装空间内的轴交角参数，常规工况下多采用90度交错轴布局，也可根据设备内部的轴系排布需求调整轴交角数值，设计阶段先确定传动比要求，根据输入端额定扭矩、转速核算齿轮的模数、齿宽、螺旋角参数，轮齿的螺旋方向需要匹配两轴的相对转动方向，避免运转过程中产生过大的轴向力推挤轴承造成额外磨损。齿形建模阶段需要严格按照格里森齿制或者奥利康齿制的参数生成渐开线齿面，保证啮合过程中齿面接触区落在齿面中部区域，避免出现边缘接触、齿顶干涉的问题，建模完成后需要做运动仿真验证，检查不同啮合位置的齿侧间隙是否均匀，是否存在轮齿干涉、卡滞的情况，同时模拟负载状态下的传动误差，确保运转过程中传动比波动控制在允许范围内。

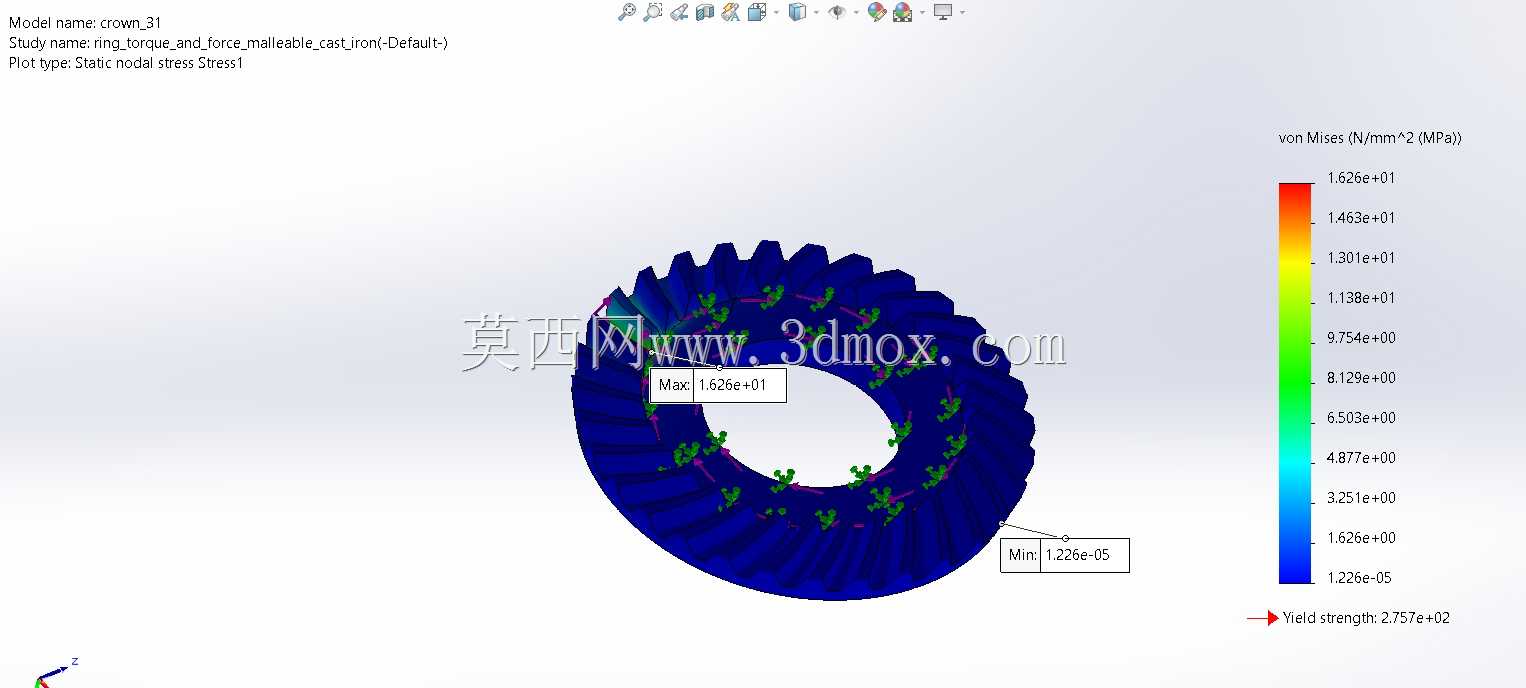

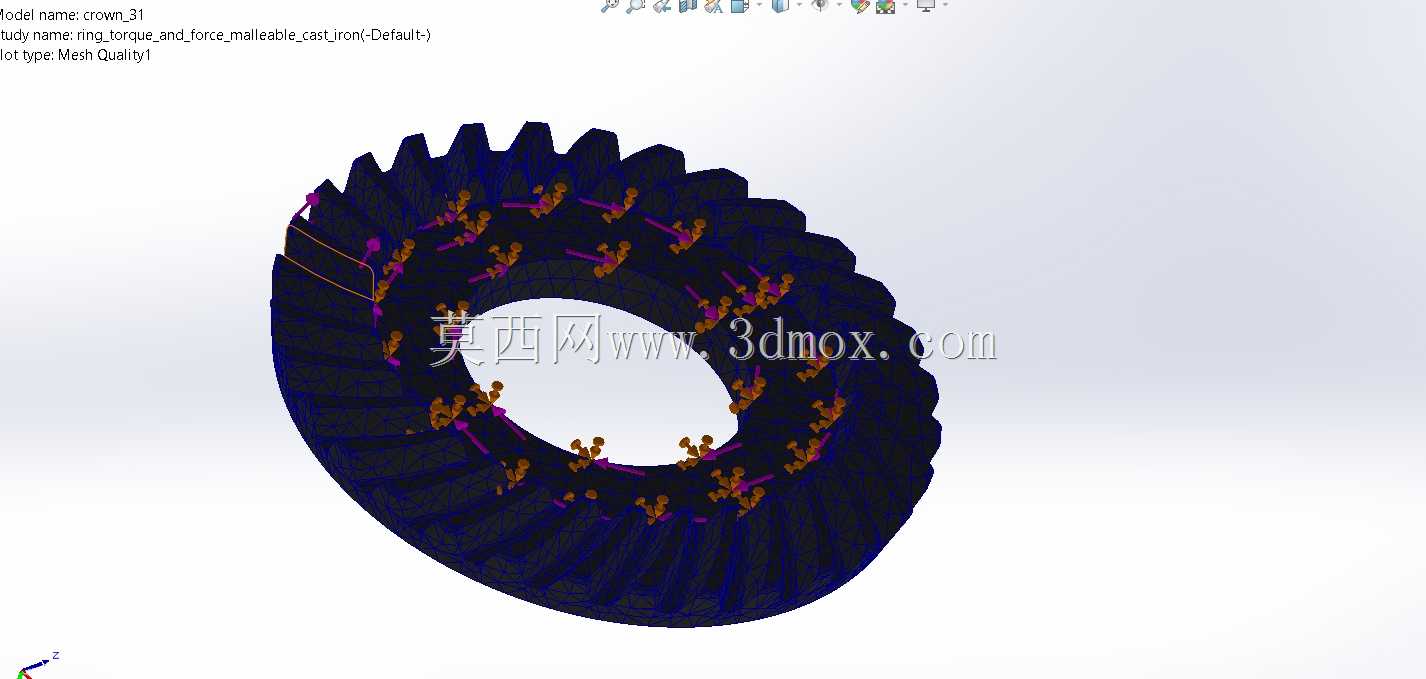

　　从安装边界来看，主动小锥齿轮多采用悬臂式支承结构，安装时需要严格控制齿轮的轴向定位尺寸，保证两齿轮的节锥顶点重合，一旦安装位置出现偏移，会直接导致齿面接触区偏移，轻则加剧齿面磨损、缩短齿轮使用寿命，重则出现轮齿断裂、传动失效的问题；从动大锥齿轮多采用跨装式支承，两侧搭配圆锥滚子轴承抵消啮合过程中产生的轴向力与径向力，安装时需要调整轴承预紧力，避免轴系运转过程中出现窜动。齿宽参数的选择需要匹配齿轮外径尺寸，齿宽过大会增加加工难度，同时容易出现齿面载荷分布不均的问题，齿宽过小则会导致单齿承受的载荷过大，降低齿轮的承载能力。

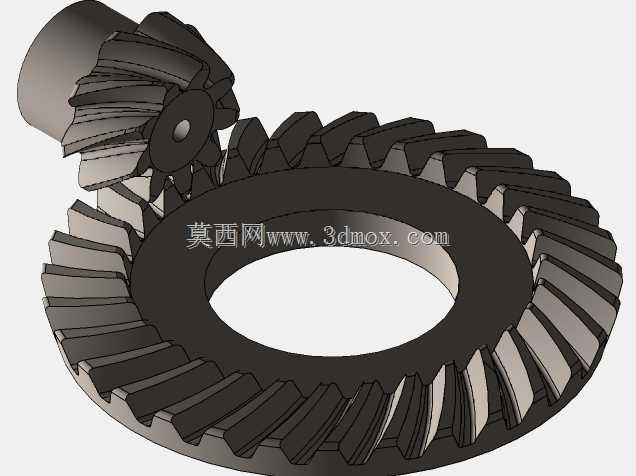

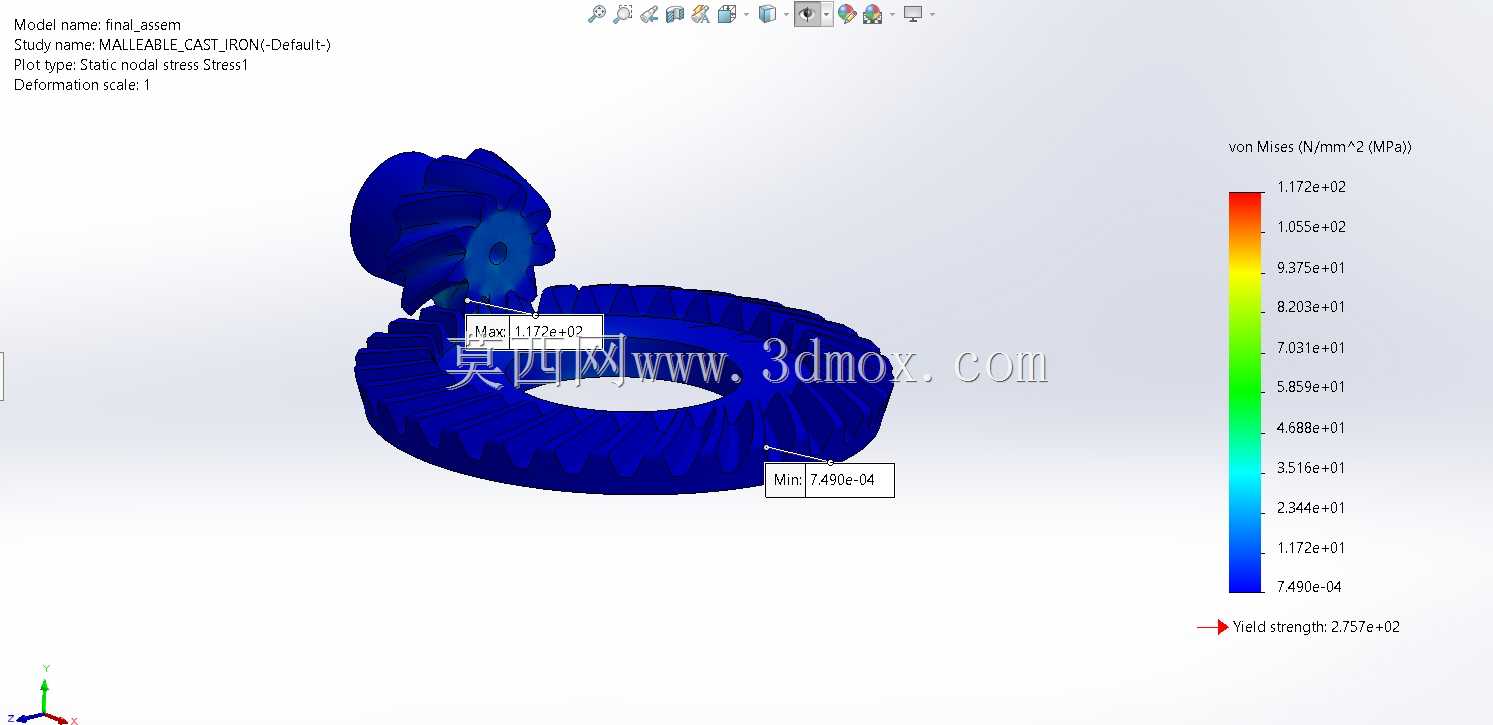

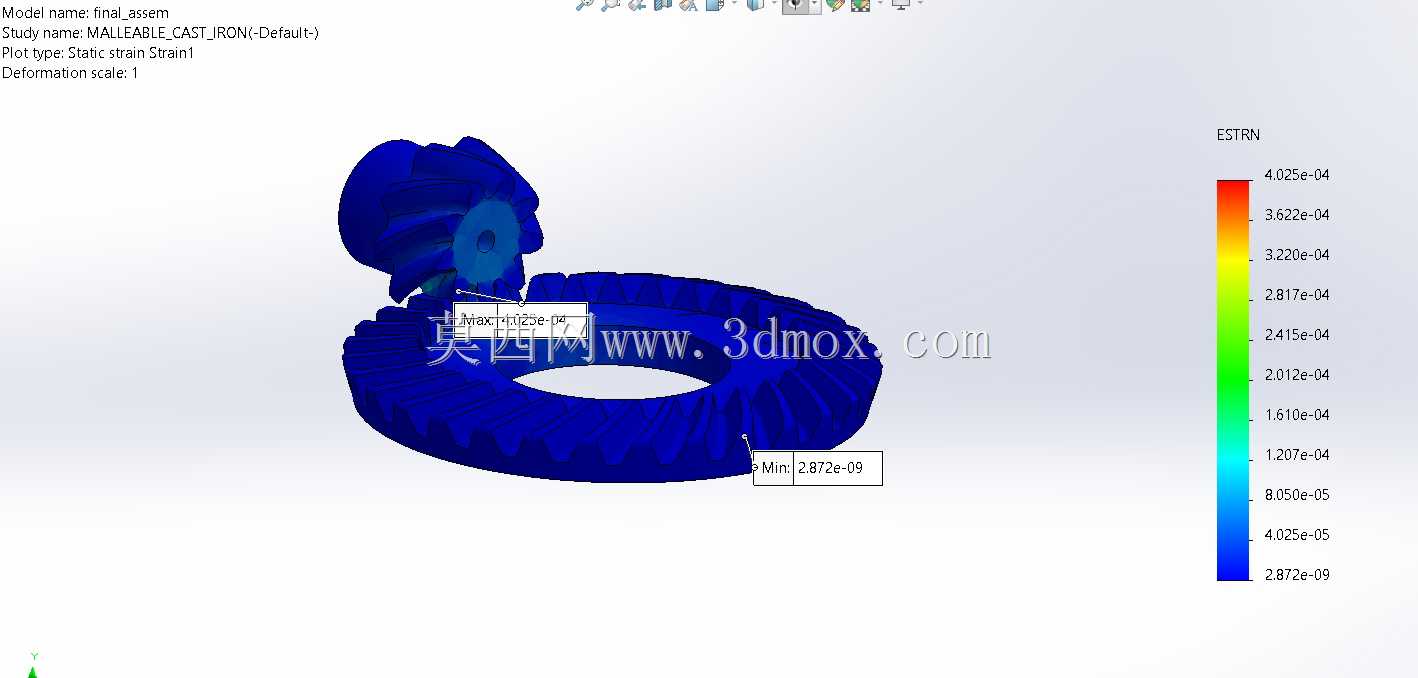

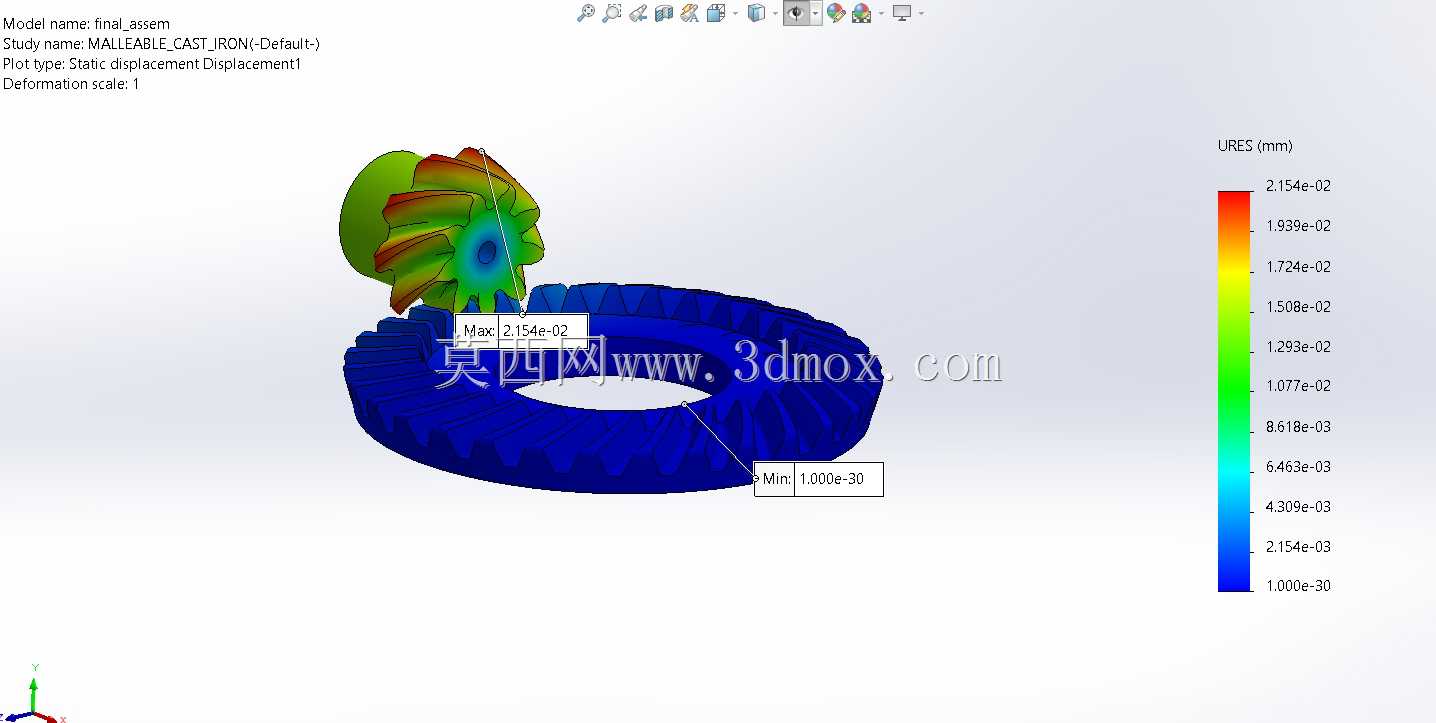

　　实际应用中，这类齿轮组的润滑方式根据运转转速选择，中低速工况多采用油脂润滑，高速重载工况则采用飞溅润滑或者压力喷油润滑，保证啮合齿面之间形成稳定的油膜，降低齿面磨损与胶合失效的概率。建模过程中还原了轮齿的完整螺旋齿面、齿根过渡圆角、安装定位轴颈与端面结构，可直接用于虚拟装配验证、运动仿真分析、干涉检查等工作，也可作为同类产品设计改型的参考基础，帮助设计人员快速完成轴系布局、安装空间校核、传动参数匹配等前期工作，减少重复建模的工作量，在设备改型或者新产品开发阶段，可通过调整模数、齿数、螺旋角、轴交角等参数快速生成适配不同工况的齿轮组结构，缩短设计迭代周期。需要注意的是，螺旋锥齿轮的加工对设备精度要求较高，建模时预留的加工余量、热处理变形量都需要匹配实际加工工艺，避免后续加工完成后出现啮合精度不达标的问题，仿真过程中也可模拟不同安装误差下的齿面接触状态，给实际装配调整提供参考依据，确定装配时的调整垫片厚度范围，降低现场装配的调试难度。
