带操作显示界面的钣金电控箱体结构

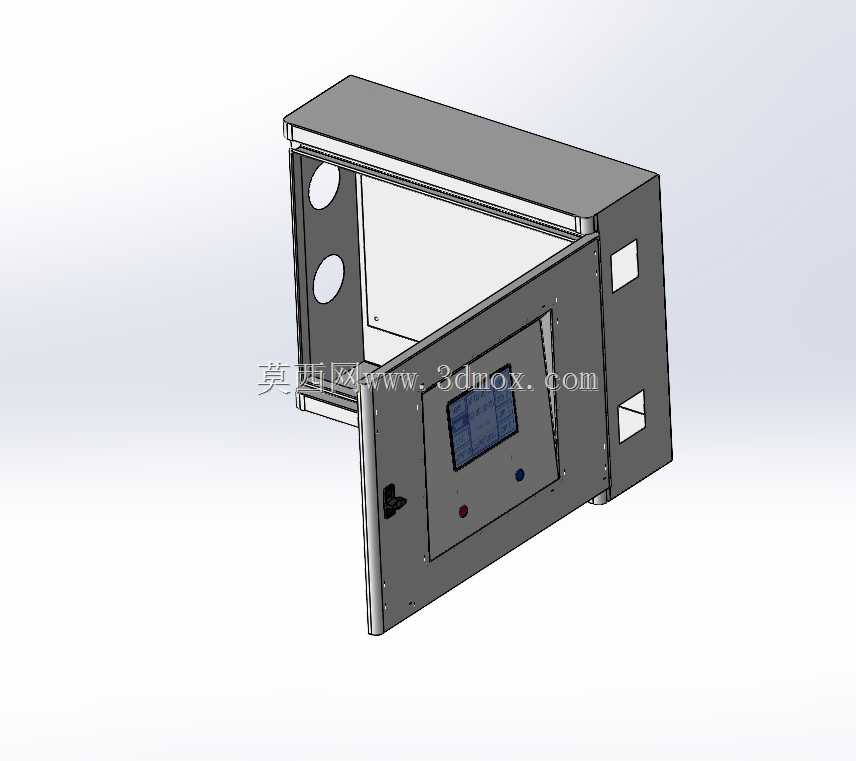

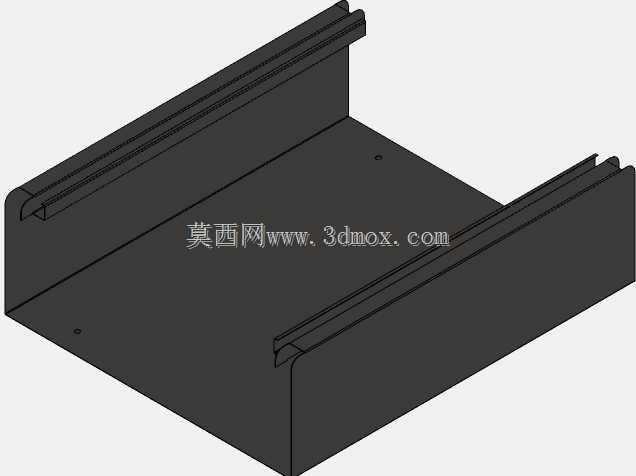

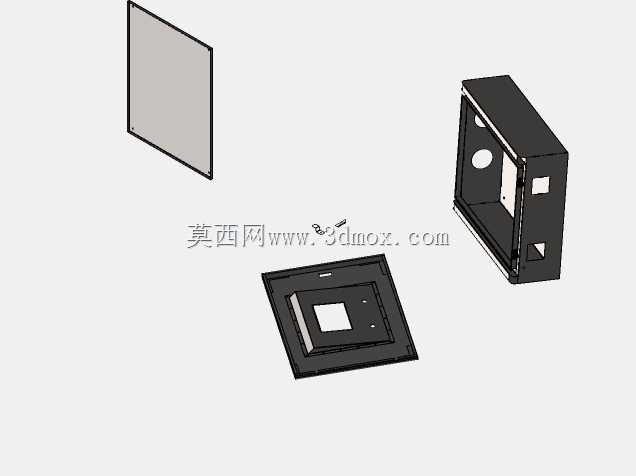

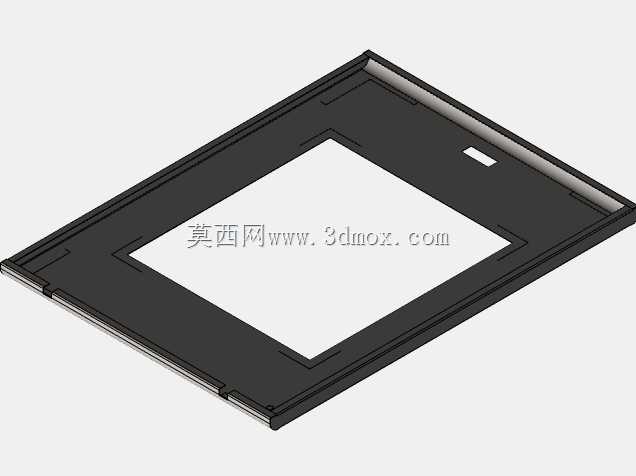

　　这类钣金箱体多应用在工业现场的低压配电、小型设备控制场景中，承担电气元件承载、操作交互、防护隔离的核心作用，常见于生产线旁的本地控制工位、小型动力设备的配套电控单元、实验室测试装置的集成安装位，区别于大型落地柜的大容量设计，这类壁挂或嵌入式安装的箱体更适配空间有限、操作频次高的现场需求。从结构设计逻辑来看，整体采用冷轧钢板折弯拼焊的成型工艺，箱体主体为单开门侧开结构，门体与箱体后侧通过暗藏式铰链连接，开合角度可满足内部元件安装维护的操作空间需求，门体边缘设计有翻边压筋结构，既可以提升门体自身的结构刚度，避免长期开合出现变形，也能配合密封条实现基础的防尘防护，适配多数无强腐蚀、无大量淋水的工业室内场景。

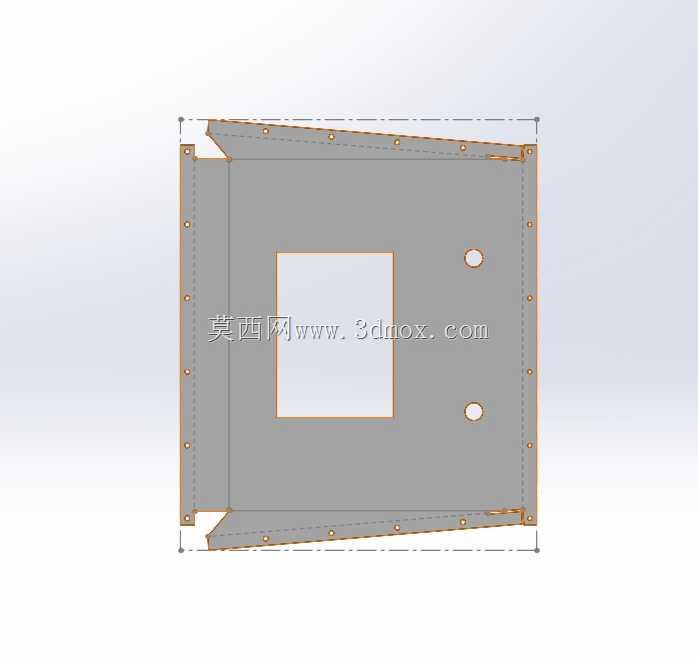

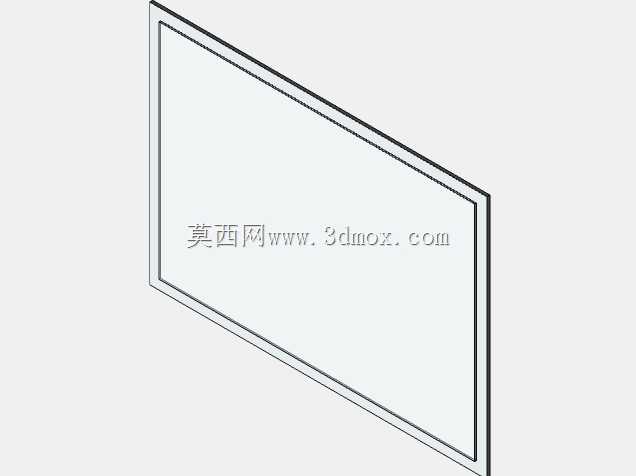

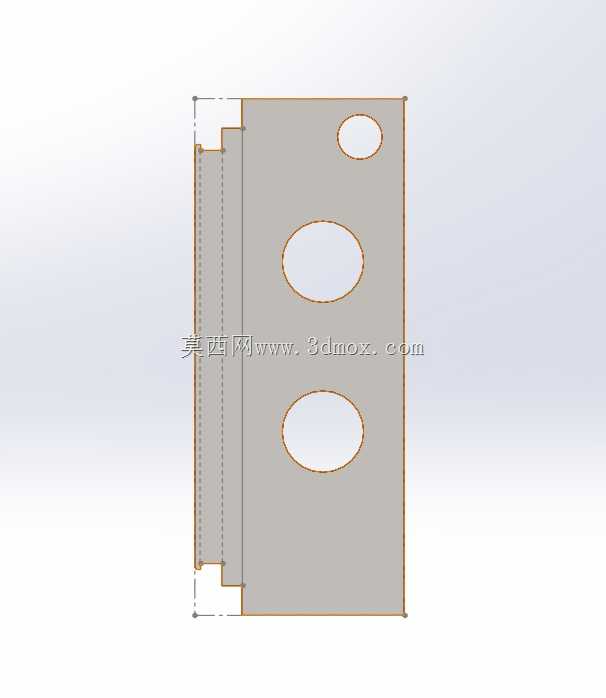

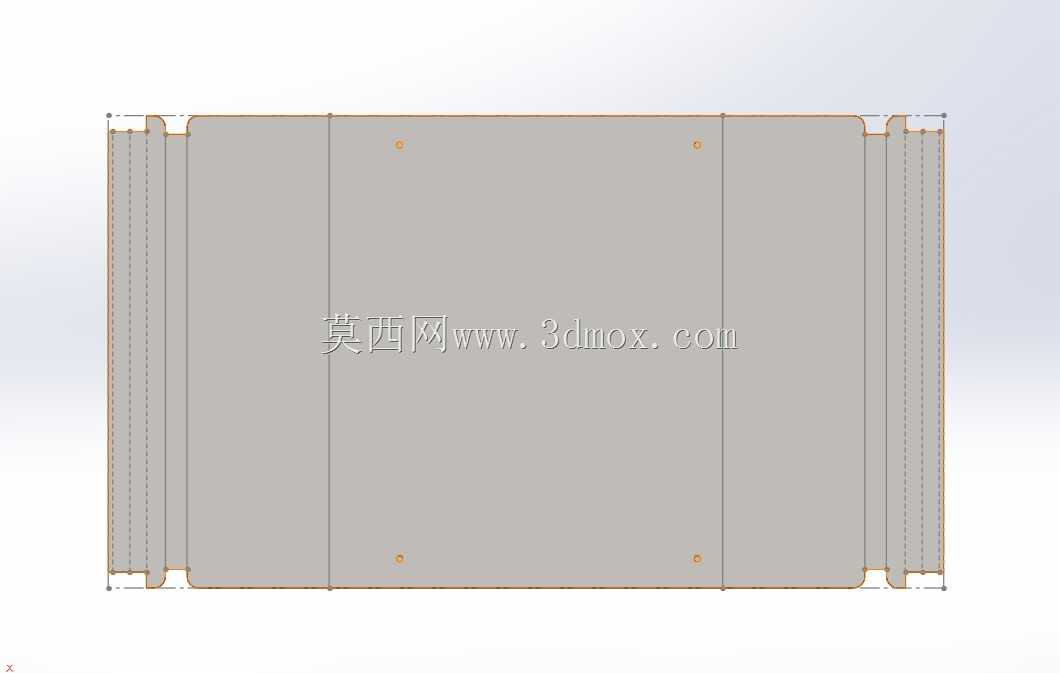

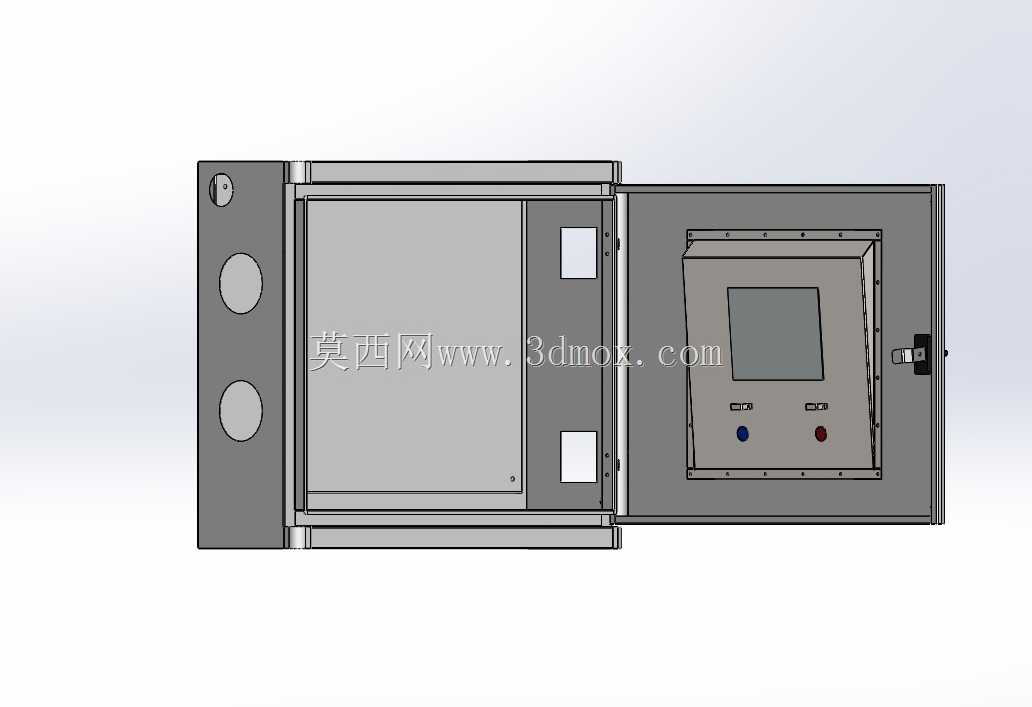

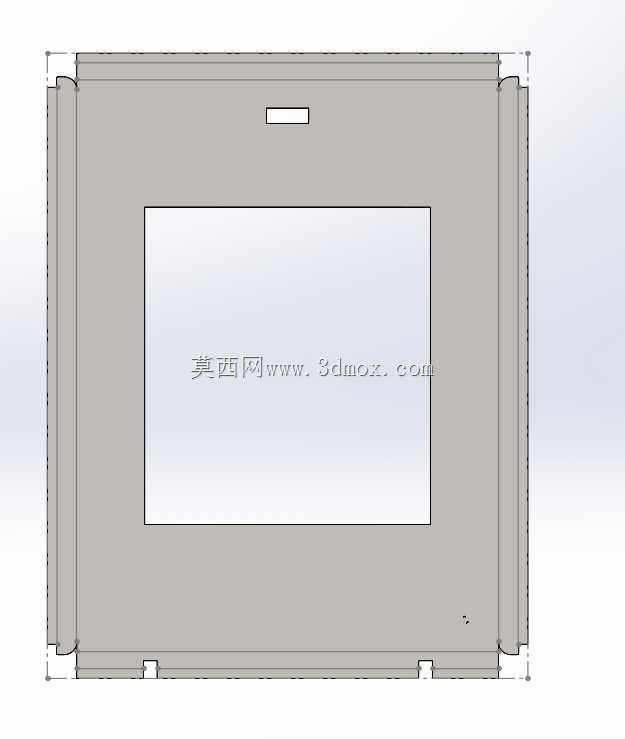

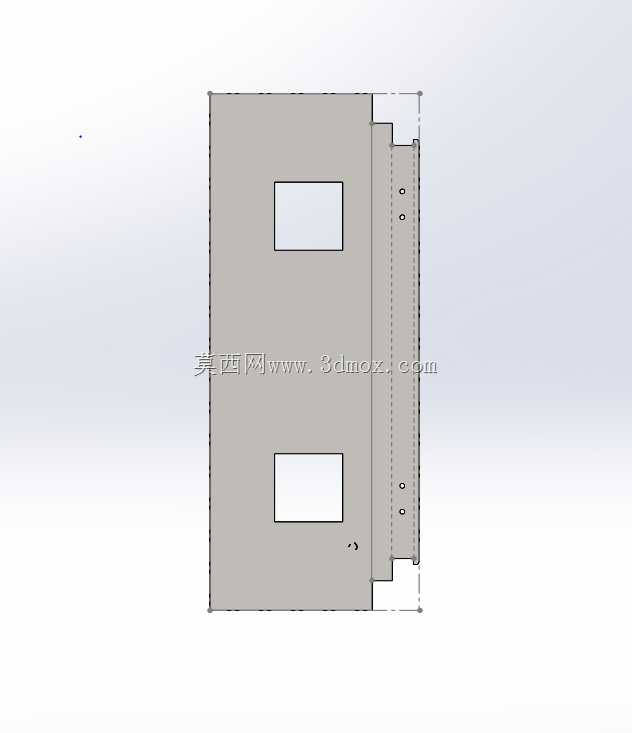

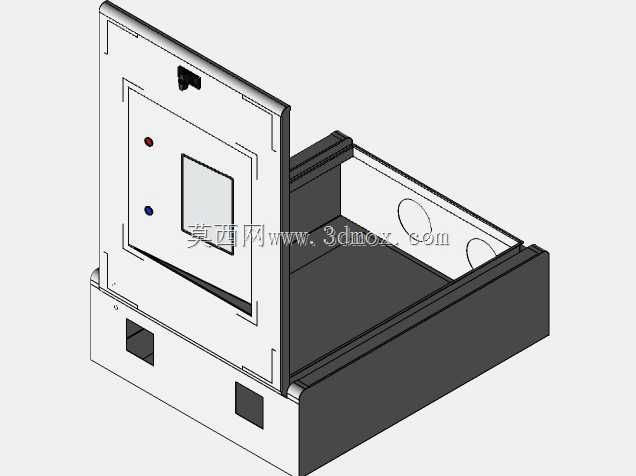

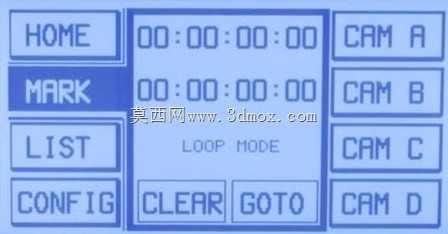

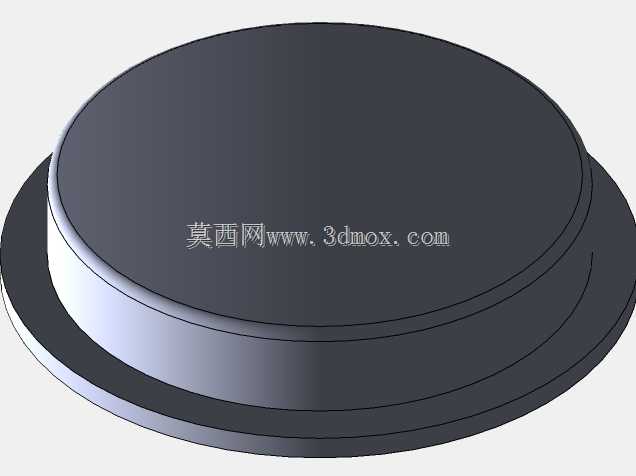

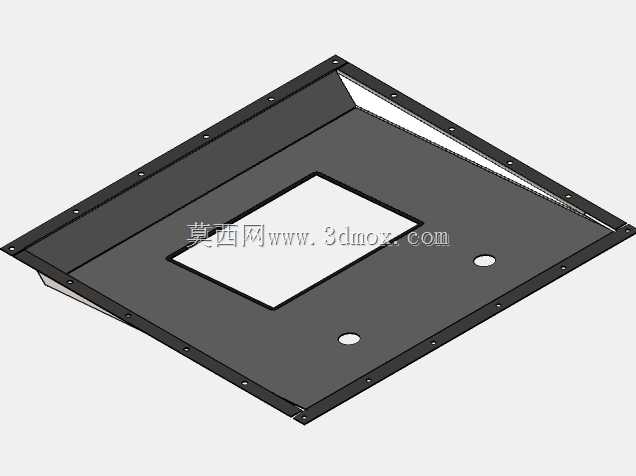

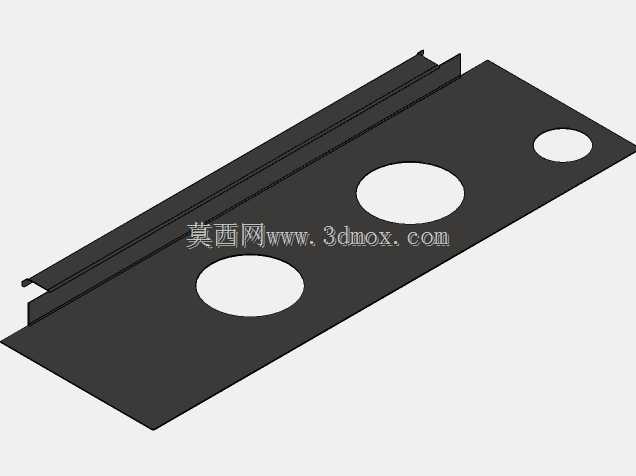

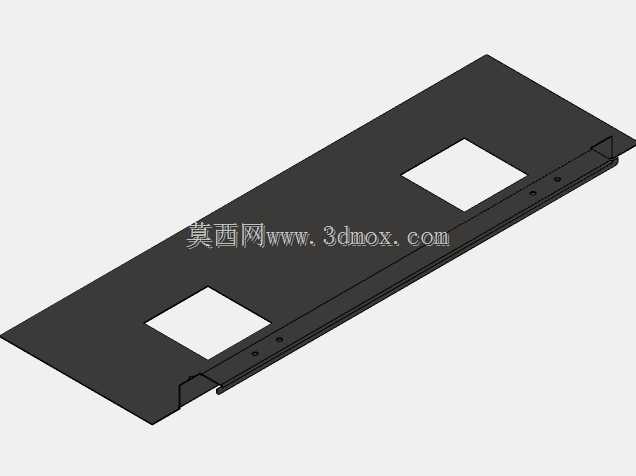

　　门体区域集成了操作交互界面，预留的显示窗口可嵌入小型触控屏或数显仪表，下方两个开孔分别对应功能按钮与状态指示灯的安装位，操作人员无需打开箱门即可完成参数查看、启停操作、状态确认的日常操作，减少不必要的开门动作，降低内部积尘与误触风险。箱体侧壁预留的两个圆形过线孔，用于穿入外部动力线缆与信号线缆，孔位可配套安装电缆防水接头，固定线缆的同时实现孔位密封；箱体背部的两个方形开孔为壁挂安装的固定孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，也可搭配安装挂耳实现机架式固定，安装边界可适配常规100mm间距的壁挂安装点位，箱体内部预留了标准电气安装导轨的固定位，可直接卡装小型断路器、继电器、接线端子等常规低压电气元件，内部空间排布兼顾了元件散热间隙与接线操作空间，避免元件排布过密导致的散热不良、接线困难问题。

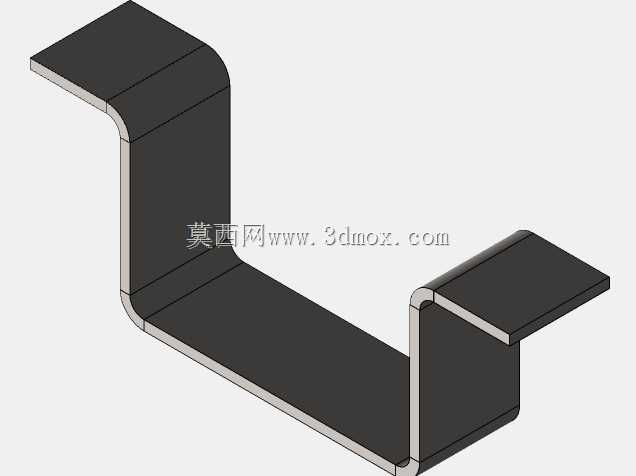

　　设计过程中针对钣金加工的工艺性做了适配，所有折弯处均预留了合理的折弯内R角，避免折弯开裂，拼焊位置均设计在非外观面与非安装配合面，减少后续打磨整形的工作量，门体与箱体的配合间隙控制在均匀1mm范围内，既保证开合顺畅，也避免间隙过大导致的防护等级下降。箱体的锁具采用小型转舌锁，安装在门体开合侧，可实现箱门的锁闭，防止非授权人员打开箱体触碰内部带电元件，满足工业现场的安全管理要求。

　　从实际使用的角度出发，这类箱体的深度尺寸控制在合理范围，不会因为箱体过深导致安装后突出墙面过多影响通行，也不会因为深度不足导致内部元件安装后线缆弯折半径不够、门体无法正常闭合，内部的安装板可采用可拆卸设计，方便预先在外部完成元件装配与接线后再整体装入箱体，提升现场装配的效率。针对不同的使用场景，这类钣金箱体的表面可采用喷塑处理，根据现场环境选择不同的涂层颜色与厚度，实现基础的防腐蚀、耐刮擦性能，适配多数工业场景的长期使用需求。
