带减重孔直齿圆柱传动齿轮结构设计

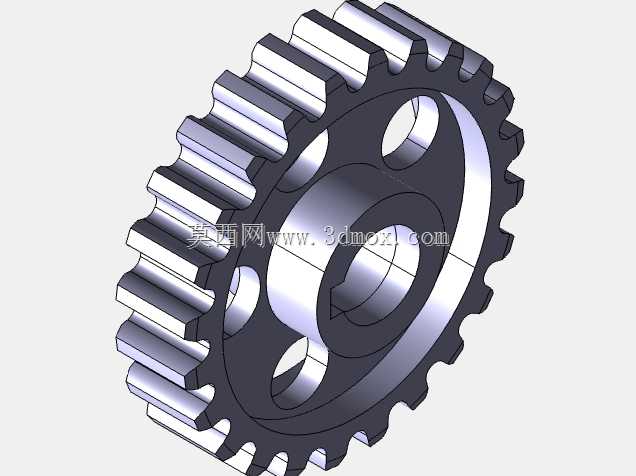

　　这款直齿圆柱齿轮的结构设计，核心围绕中低速重载传动场景的实际使用需求展开，常见应用在轻工输送线驱动端、小型阀组执行机构、仪表类设备的动力传递链路中，承担转轴间的定传动比动力输送职能，区别于高精度磨齿的伺服传动齿轮，这款齿轮的设计更偏向通用工业场景的耐用性与加工经济性平衡。从结构细节来看，齿轮采用直齿齿形设计，齿向与齿轮轴线完全平行，不存在轴向分力，安装时对轴承的轴向载荷承载要求更低，适配深沟球轴承这类常用低成本支撑件，能有效降低整套传动机构的配件成本。

　　轮毂位置设计有带键槽的中心安装孔，键槽采用标准平键适配尺寸，装配时可通过平键实现与传动轴的周向固定，避免传动过程中齿轮与轴出现相对滑转，中心孔的轴向长度经过匹配计算，既保证与轴的配合接触面积足够传递额定扭矩，又不会过度占用轴向上的安装空间，适配多数紧凑布局的阀组、仪表设备的安装腔尺寸。轮辐位置均匀分布三个圆形减重通孔，这部分设计并非单纯为了减少材料用量，在实际传动场景中，三个通孔可作为装配时的工艺孔，方便工装卡具夹持完成齿形加工、动平衡校正工序，同时在齿轮高速运转时，通孔可带动周边空气形成微弱气流，带走齿面啮合产生的部分热量，降低长时间连续运转下的齿面温升，减少热变形对啮合精度的影响。

　　齿宽参数经过载荷校核，在额定扭矩工况下，齿面接触应力、齿根弯曲应力均留有足够安全余量，避免出现断齿、齿面点蚀等早期失效问题，齿顶圆、齿根圆的过渡位置做了微小圆角处理，减少热处理环节的应力集中风险，同时降低啮合过程中齿顶与配对齿轮齿根的刮擦概率。在安装边界上，这款齿轮的外径尺寸适配常规小型传动箱的中心距要求，不需要额外改动箱体的轴承安装位即可直接替换同参数旧件，轴向定位可通过轴肩与轴用挡圈配合实现，不需要额外设计定制化的定位套，降低现场维护的配件准备难度。

　　设计过程中优先考虑了滚齿加工的工艺可行性，齿形参数符合标准刀具的加工范围，不需要定制特殊成型刀具，中小批量生产时的加工成本可控，齿面粗糙度要求兼顾传动效率与加工成本，不需要做额外的磨齿工序即可满足通用场景的传动精度要求，啮合侧隙控制在合理范围，既可以补偿热膨胀带来的尺寸变化，又不会因为侧隙过大导致传动反向空程超差，适配仪表类设备对传动回差有一定要求但不需要零背隙的使用场景。轮缘与轮毂的连接辐板厚度经过刚度校核，在承受峰值冲击载荷时不会出现辐板变形，保证齿圈的圆度维持在公差范围内，避免运转过程中出现啮合异响、载荷波动等问题。
