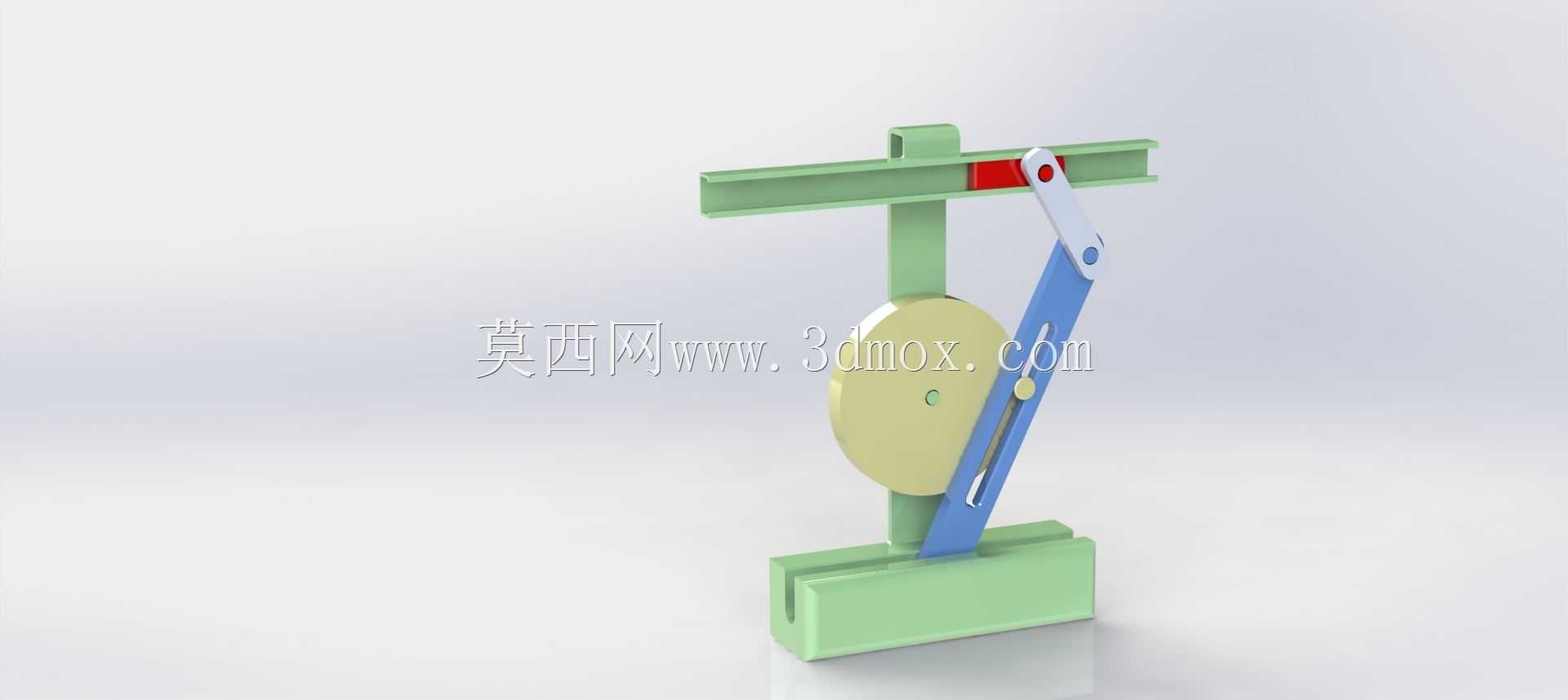

开槽连杆式曲柄快速返回运动机构

在各类需要实现工作行程匀速、回程快速动作的工业设备中，这类带开槽连杆的曲柄快回机构有着非常广泛的落地场景，最常见的应用包括小型冲压设备的送料驱动、轻工包装线的推料执行端、专用机床的往复进给单元，相比普通对心曲柄滑块机构，它能在不提升驱动电机额定转速的前提下，大幅缩短非工作行程的耗时，直接提升单工位的作业节拍，在中小载荷的往复动作场景里，结构复杂度远低于凸轮驱动方案，后期维护的配件成本也更低。

从实际功能逻辑来看，这套机构的核心作用是把曲柄端输入的连续圆周转动，转化为上方滑块的直线往复运动，同时依靠开槽连杆与曲柄销的配合关系，让滑块前进的工作段保持近似匀速的运动特性，避免冲击载荷影响末端执行件的作业精度，而回程段曲柄销在连杆槽内的相对滑动会改变连杆的摆动角速度，让滑块以更快的速度回到初始位置，减少空行程的时间损耗。整套机构的运动副全部采用低副连接，接触面上的压强更小，长期运行的磨损量比高副机构更可控，适合在无频繁重载冲击的连续作业工位长期运行。

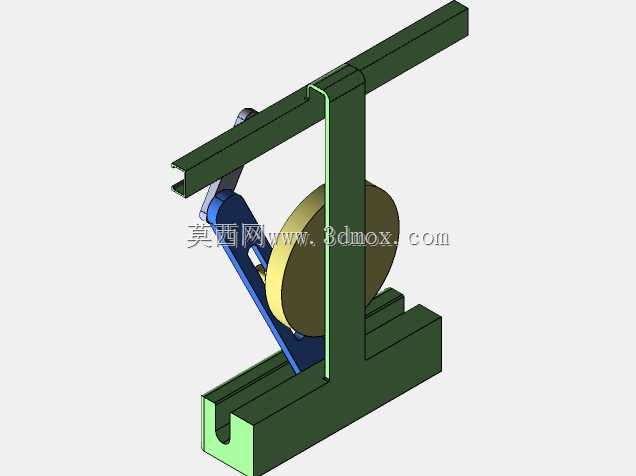

设计这套机构的三维结构时，首先要明确末端滑块的额定行程，以此反推曲柄的回转半径，开槽连杆的槽长需要预留足够的滑动余量，避免曲柄销运动到极限位置时出现卡滞，通常槽的有效长度要比曲柄直径与两倍回转半径的和大出5到8毫米的安全间隙。连杆与下方固定支座的铰接点位置，是决定快回特性系数的核心参数，铰接点距离曲柄回转中心的垂直距离越小，快回效果越明显，但对应的机构运动冲击也会随之提升，实际设计中需要根据工位的节拍要求、允许的振动阈值反复校核这个位置参数，不能盲目追求大的快回比。

从安装边界来看，这套机构的底部安装座为平整的矩形基座，安装时需要保证基座的上平面与曲柄回转轴线的垂直度误差不超过0.05毫米每米，避免连杆摆动时出现附加的侧向力矩，加剧铰接孔的磨损。上方的滑动横梁需要保持水平，滑块在横梁上的滑动导轨要和连杆输出端的运动方向平行，平行度误差控制在0.1毫米以内才能保证滑块运行顺畅无卡滞。所有铰接位置的销轴都需要设计润滑通道，方便日常运行时定期加注润滑脂，减少运动副的干摩擦损耗。

建模过程中需要重点关注几个配合关系的处理：曲柄销和开槽连杆的槽面之间要设置滑动配合，保留合理的间隙来模拟实际的运动公差，不能直接锁死导致运动仿真失效；连杆和支座的铰接轴、曲柄和驱动端的连接轴都要设置同轴度的配合约束，避免仿真时出现机构错位的问题；上方滑块和横梁的导轨之间要设置线性滑动约束，限制除运动方向外的其余五个自由度，保证运动输出的方向准确。另外所有运动件的外形都做了倒角处理，避免实际加工装配时出现锐边划伤的问题，铰接孔的位置都设计了凸台结构来提升局部的结构强度，避免长期受交变载荷出现孔位变形。

实际选型应用时，需要根据末端带动的负载重量核算曲柄销轴的直径，以及连杆开槽位置的壁厚，当负载超过100牛时，连杆材质建议选用45号钢调质处理，轻载场景下也可以采用硬质铝合金材质来降低整体机构的重量。驱动端通常搭配低速减速电机直接连接曲柄转轴，不需要额外添加变速结构，依靠机构本身的快回特性就能满足节拍要求，相比采用普通曲柄滑块搭配变频电机提速的方案，整体的能耗能降低15%左右，同时电机不需要频繁变速，运行寿命也更长。
