惠氏快速返回运动机构三维结构设计

　　在插床、插齿机这类需要往复切削作业的设备中，惠氏快速返回机构是实现工作行程与回程差异化速度的核心传动结构，其核心价值在于匹配切削加工时的慢进给需求与空回程的快退需求，在保障加工过程刀具进给平稳无冲击的前提下，大幅压缩非加工空行程的时间占比，从传动结构层面提升设备的整体作业效率。

　　从实际功能逻辑来看，该机构通过曲柄销与导杆滑槽的配合，将输入轴端的匀速圆周运动直接转化为滑枕端的直线往复运动，不需要额外添加变速齿轮组或者凸轮变速结构，整体传动链短，运动过程的累计间隙小，长期运行的传动精度保持性优于多组杆件串联的连杆机构。工作行程阶段，曲柄销带动导杆做慢角速度摆动，驱动滑枕沿水平导轨匀速前进，这个阶段的运动速度曲线平滑，没有突变的加速度峰值，能避免刀具接触工件时出现崩刃或者工件表面振纹，适配金属切削过程中稳定进给的工艺要求；当曲柄转过工作行程对应的圆心角进入回程阶段后，导杆的摆动角速度快速提升，带动滑枕以数倍于工作行程的速度快速退回初始位置，这个过程不参与切削作业，不需要考虑进给稳定性，快速退回的特性能有效减少设备的空载运行时长。

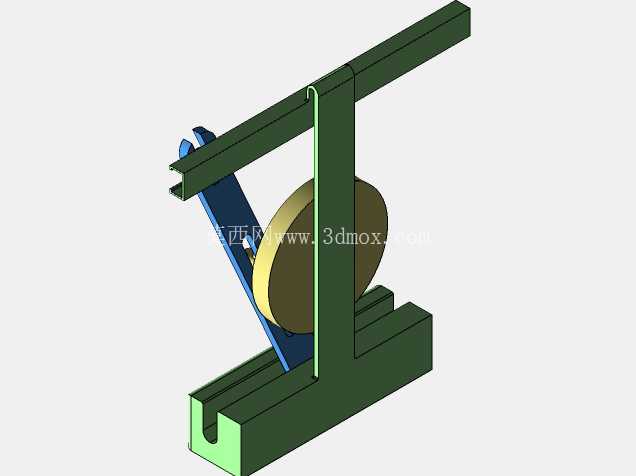

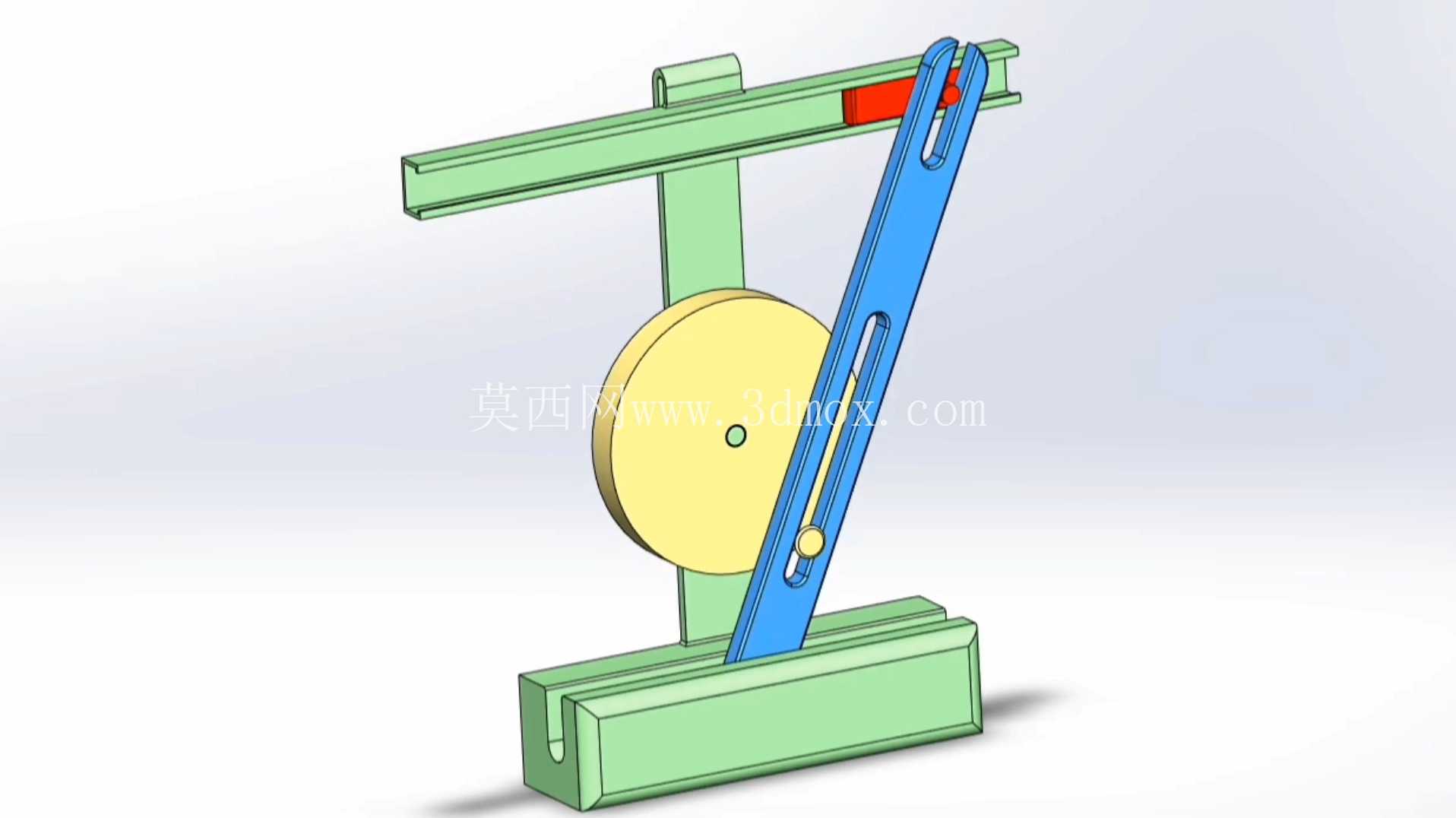

　　在结构设计层面，该机构的核心部件包含偏心曲柄盘、开有通槽的摆动导杆、水平布置的滑枕导轨组件、底部支撑安装座四个部分。曲柄盘的偏心距直接决定滑枕的最大往复行程，设计时需要根据目标设备的加工行程需求调整偏心距数值，偏心距越大滑枕的往复行程越长，对应的回程速比系数也会同步变化，需要匹配加工工艺的速比要求做参数核算。摆动导杆的滑槽长度需要覆盖曲柄销在整个回转周期内的径向位移量，避免曲柄销运动到极限位置时与滑槽端部发生机械干涉，导杆与上部滑枕的铰接点位置需要做同轴度公差约束，铰接处采用间隙配合的销轴连接，既要保证转动灵活无卡滞，也要控制配合间隙避免运动过程中出现换向冲击。

　　安装边界方面，底部支撑座需要预留与设备主机架连接的螺栓安装孔位，孔位的位置度公差需要控制在0.02mm以内，保证曲柄盘的回转中心与导杆的摆动中心、滑枕的运动方向保持垂直的位置关系，若安装时出现中心偏移，会导致导杆滑槽出现偏磨，长期运行后间隙增大，直接影响滑枕的运动精度。滑枕的导轨面需要做平面度处理，表面粗糙度控制在Ra1.6以内，保证滑枕往复运动时的直线度，避免出现爬行现象。曲柄盘的输入轴端需要预留与驱动电机、减速箱连接的轴孔与键槽，键槽的对称度公差需要符合传动轴的连接标准，保证动力输入的同轴度，减少运转过程中的振动。

　　从建模与装配的角度来看，各零件的建模优先采用拉伸、切除等基础特征完成，减少不必要的复杂曲面特征，保证后续工程图导出与参数修改的便捷性。装配过程中需要先完成曲柄盘与支撑座的同轴配合，再装入摆动导杆，验证曲柄销在滑槽内的全行程滑动无卡滞后，最后连接滑枕组件，完成装配后需要做运动干涉检查，确认整个回转周期内各零件之间没有碰撞干涉，运动过程中导杆的摆动角度在设计范围内，滑枕的行程数值符合设计预期。这类机构除了应用在金属切削机床上，也可以适配在需要短行程往复作业的自动化送料、轻载冲压设备中，通过调整曲柄偏心距与导杆长度，可以灵活调整行程与速比参数，适配不同的作业工况需求，结构简单可靠，维护成本低，是机械传动领域非常经典的急回运动实现方案。
