游梁式抽油机曲柄连杆采油机构

　　这套三维结构围绕陆上油田常见的有杆采油装置展开，核心表现的是游梁、支架、曲柄、连杆、减速输出端与井下抽油杆之间的机械传递关系。现场使用时，动力经减速后带动曲柄旋转，曲柄通过连杆把连续回转运动转换为游梁绕支座的上下摆动，游梁前端再经悬绳器带动光杆和抽油杆做周期性往复运动，从而使井下抽油泵完成吸入与排出过程。它适用于低产井、边缘井、稠油井以及长期连续生产的常规油井，在油田井场、采油队维护、教学演示和机构原理分析中都具有很强的代表性。

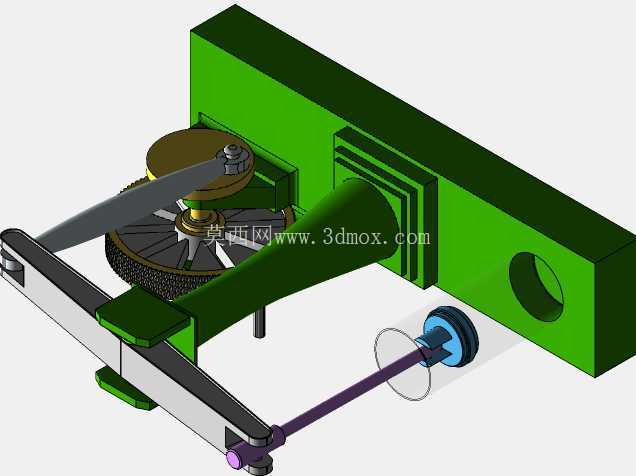

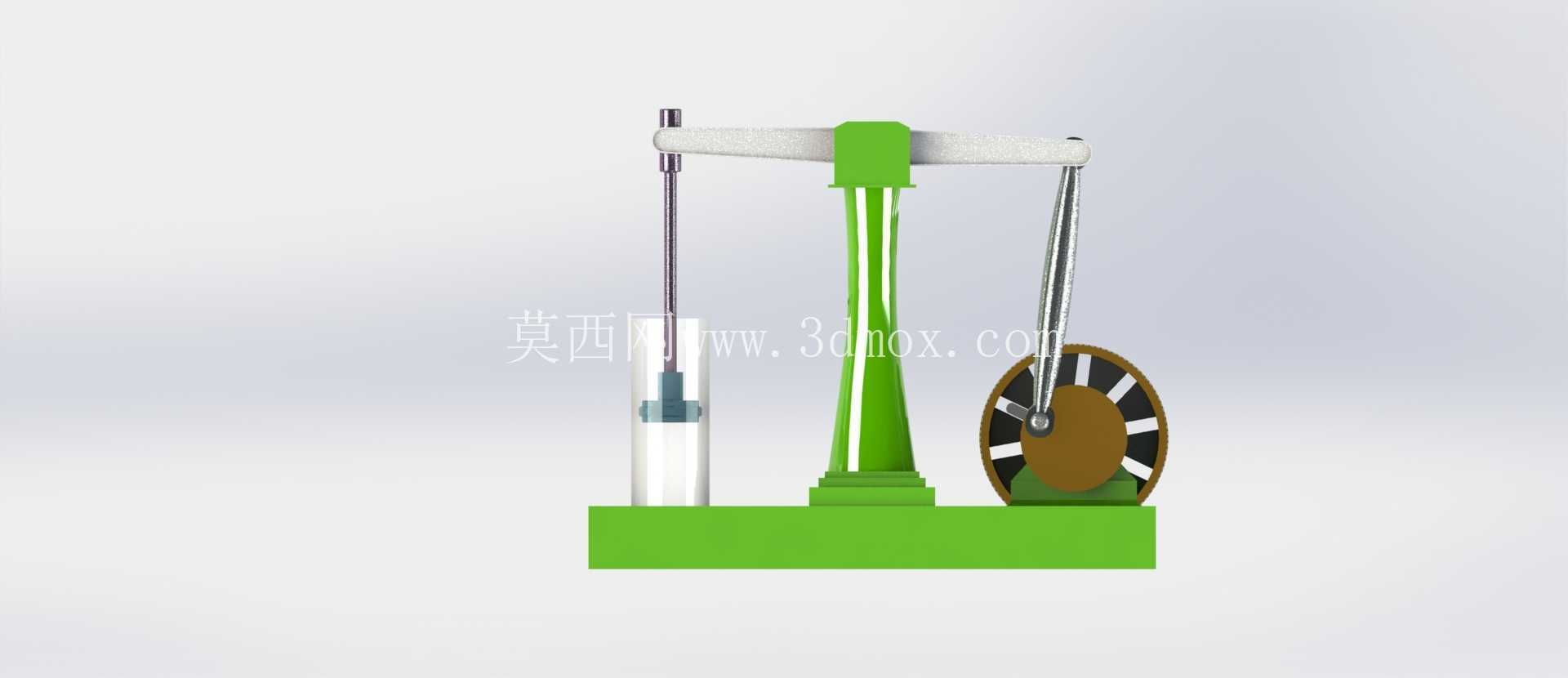

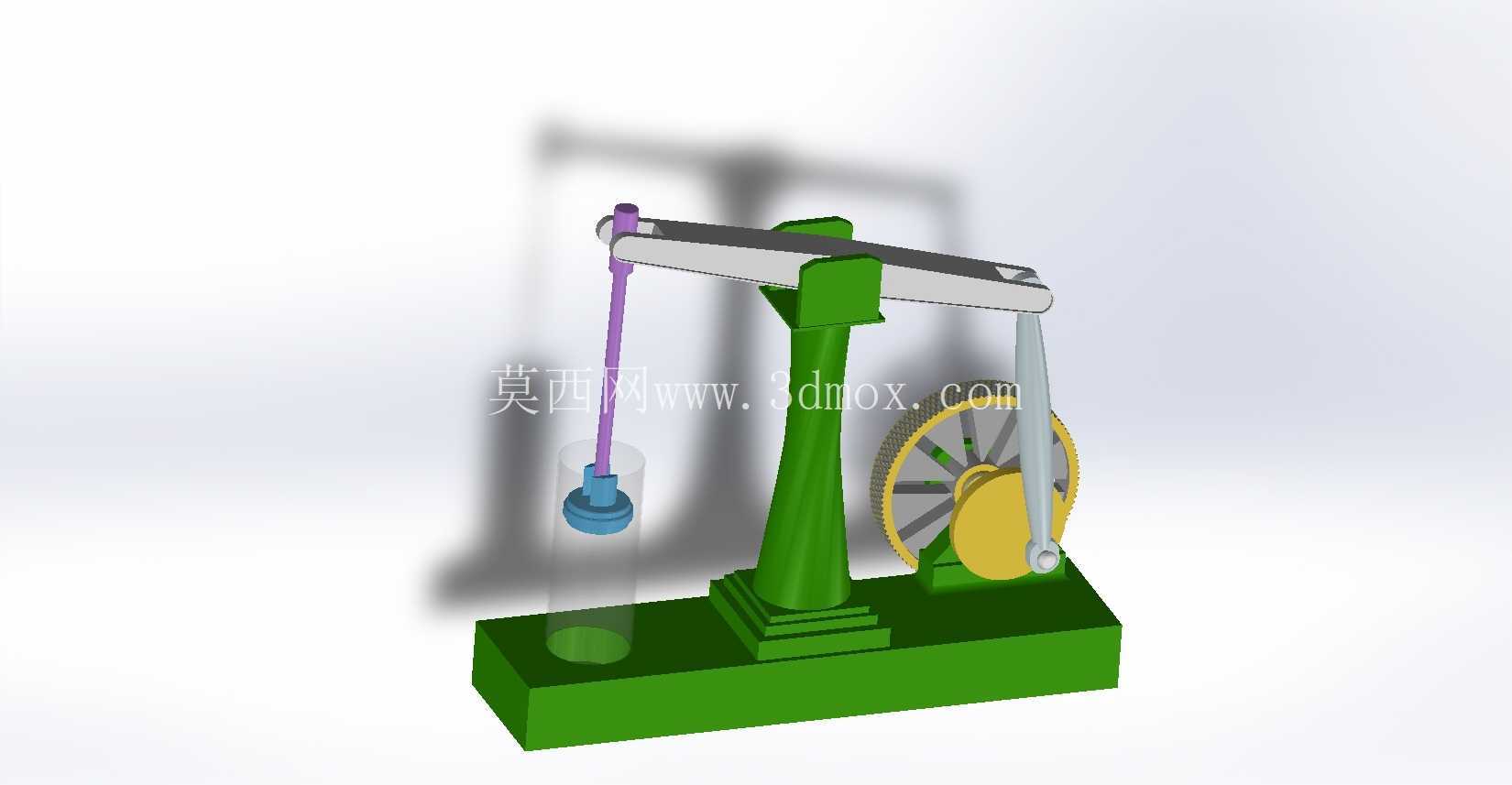

　　从结构布置看，模型将底座、中央支架、游梁横梁、驴头连接端、曲柄轮盘、配重轮廓、连杆以及竖直抽油杆柱集中表达，便于观察各运动副之间的相对位置。底座承担整机支撑与安装基准，需要承受支架倾覆力矩、曲柄连杆交变载荷以及抽油杆往复载荷；中央支架形成游梁回转支点，其高度决定游梁摆角范围和前端冲程长度；曲柄端保留较大的回转轮廓，实际工程中常通过调整曲柄销孔位改变冲程，也可通过配重块平衡悬点载荷，降低减速器和电机峰值扭矩。

　　运动设计上，该机构并不追求高速，而是强调低速、大扭矩、长周期可靠运行。曲柄连续转动时，连杆并非简单直线推拉，而是随曲柄相位变化产生空间姿态调整；游梁后臂与连杆铰接，前臂则放大端部线位移，使井下泵柱塞获得符合采油工艺要求的上下行程。上冲程时，抽油杆带动柱塞上行，固定阀开启、游动阀关闭，井液进入泵筒；下冲程时，游动阀开启，液体通过柱塞上部向油管转移。三维建模时需要重点核对曲柄半径、连杆长度、游梁前后臂比例、支架铰点高度和底座安装面之间的几何关系，这些参数直接影响冲程、冲次、传力角和整机受力状态。

　　外形与安装边界方面，这类设备在井场通常以底座作为落地基准，底座下方需要与水泥基础或橇装平台连接，地脚位置要避开维修通道和曲柄旋转范围。模型中竖直抽油杆区域代表与井口对中的作业空间，现场布置时必须保证悬点中心线与井口中心线一致，偏斜会造成光杆磨损、盘根泄漏和杆柱附加弯曲。曲柄轮盘外侧应预留安全防护距离，便于检修人员观察销孔、紧固配重和拆装皮带轮；游梁前后摆动范围内不得设置管线、桥架或操作平台；支架两侧则需要留出连杆运动和人工巡检空间。若用于仿真或详细设计，还应进一步校核底座焊缝、支架铰轴、曲柄销、连杆端部轴承以及游梁腹板在交变载荷下的疲劳安全系数。

　　该作品的价值在于把抽象的曲柄摇杆机构与真实采油装备对应起来：旋转动力如何变成往复提升，地面机构如何驱动井下泵，配重如何改善载荷波动，都可以通过模型直观理解。对于结构设计人员，它可用于机构干涉检查、运动包络分析和安装边界讨论；对于设备选型人员，可据此讨论冲程调节、平衡方式和井场布置；对于三维建模学习者，则能练习铰接关系、连杆装配、回转件配重和整机基准搭建。
