苏格兰轭机构是经典的旋转-直线运动转换部件,在需要将连续回转输入转化为精准直线往复输出的工况中应用广泛,常见于小型冲压设备、计量泵、纺织机械的导纱机构、自动化生产线的短行程往复推送工位,相比传统曲柄滑块结构,它的运动输出无侧向分力,从动件的运动规律为严格的简谐运动,在对运动平稳性、行程精度要求较高的轻载传动场景中具备独特优势。

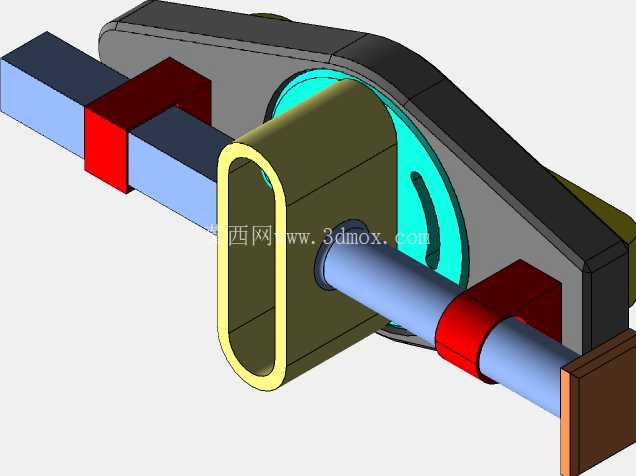

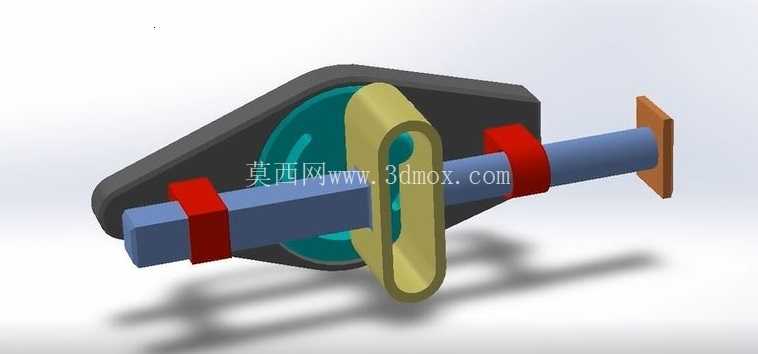

从结构功能来看,这套机构的核心组成包含偏心曲柄销、轭型槽滑块、直线导杆、支撑基座四个核心部分:偏心曲柄销随输入轴做整周回转,嵌入轭型槽的矩形通槽内,回转过程中曲柄销对槽壁施加作用力,带动轭型滑块沿垂直于导杆轴线的方向做相对滑动,同时推动导杆沿支撑基座的导向孔做直线往复运动,整个传动链无额外中间构件,传动效率高于同行程的曲柄滑块机构,且运动过程中导杆仅受轴向作用力,不会对支撑导向部位产生偏磨,长期运行的导向精度保持性更好。

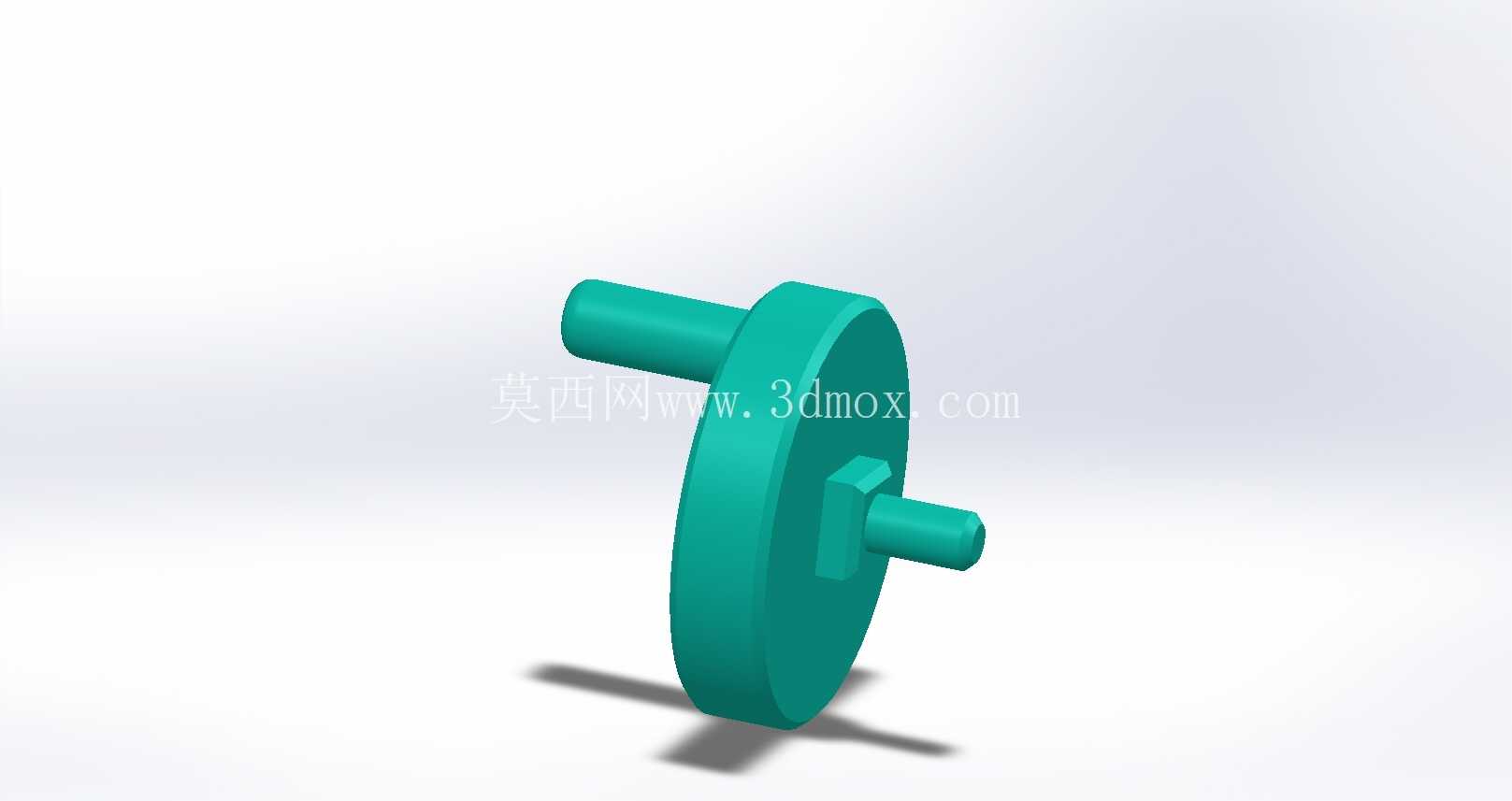

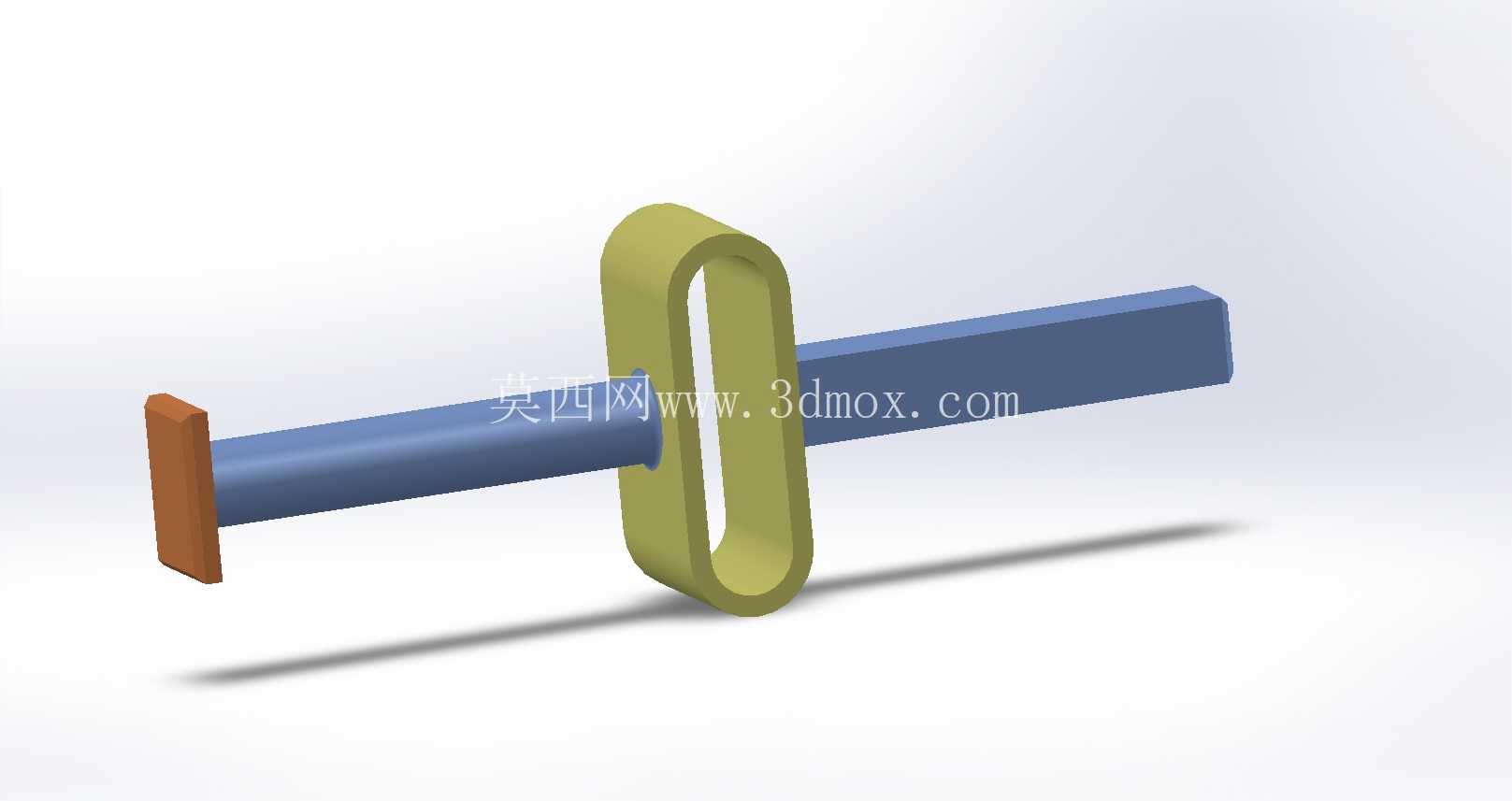

设计过程中首先需要确定核心参数匹配:输入轴的偏心距直接决定导杆的往复行程,行程值为偏心距的2倍,设计时需根据实际工位的推送距离要求先锁定偏心距尺寸,轭型槽的开槽宽度需与曲柄销的直径保持间隙配合,单边间隙控制在0.02-0.05mm区间,既要避免间隙过大导致运动换向时产生冲击,也要防止间隙过小造成卡滞,槽的深度方向需预留足够的避让空间,保证曲柄销在整周回转过程中不会与槽的底部发生干涉。导杆的截面设计为方形结构,相比圆形导杆,方形截面在导向孔内不会发生周向转动,能够保证轭型槽的槽向始终与曲柄销的回转平面垂直,避免出现别劲现象,导杆上设置的两个限位卡箍用于调整端部执行件的安装位置,可根据实际安装需求在导杆轴向调整固定位置,适配不同的安装间距要求。

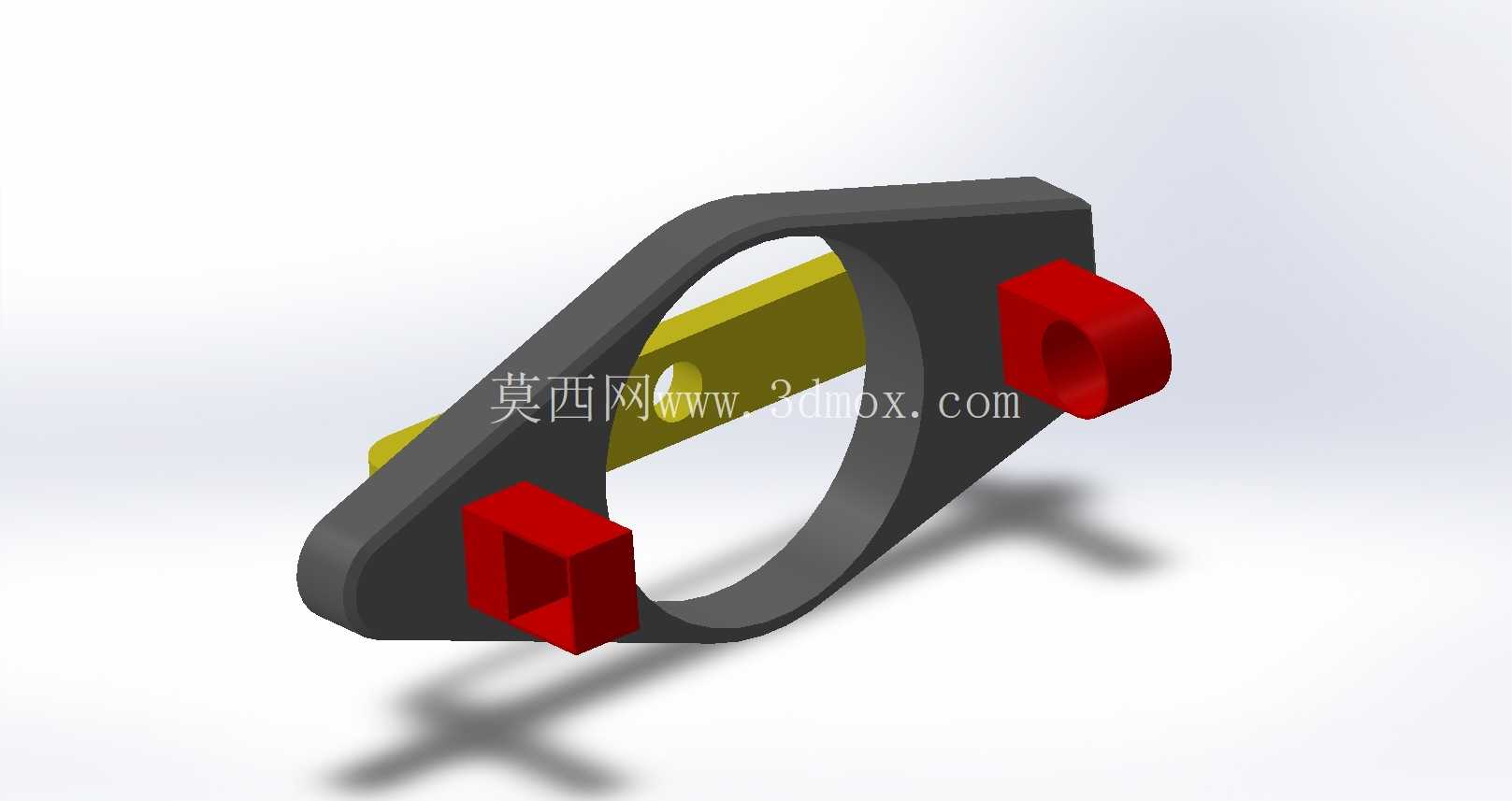

支撑基座的外形采用带安装孔的菱形结构,四个边角的安装孔用于将整个机构固定在设备安装面板上,安装孔的中心距需匹配常用的设备安装面板螺孔间距,基座内部设置有输入轴的轴承安装位,用于支撑输入轴的回转,输入轴从基座侧方伸出,可通过联轴器与驱动电机、手轮等动力输入部件连接。导向孔的长度设计为导杆直径的2.5倍以上,保证导杆在全行程运动过程中具备足够的支撑长度,避免出现悬臂下垂导致的运动卡滞,导向孔内壁可根据运行速度需求选择镶嵌铜套或者直线轴承,低速重载工况下选用铜套配合润滑脂润滑,高速轻载工况下可替换为直线轴承降低摩擦阻力。
安装边界方面,整套机构的最大外轮廓尺寸需满足输入轴整周回转时不与周边设备构件发生干涉,导杆运动到两个极限位置时,端部伸出基座的长度需预留至少10mm的安全余量,避免导杆运动到极限位置时从导向孔中脱出。轭型滑块与导杆采用刚性连接,连接部位需保证轭型槽的对称中心面与导杆的轴线重合,对称度公差控制在0.03mm以内,否则会导致运动过程中曲柄销与槽壁的单侧受力加剧,加快磨损。输入轴的轴线需与导杆的运动轴线垂直,且偏心销的中心在回转过程中需始终处于轭型槽的对称中心面内,垂直度偏差过大会导致机构运行阻力增大,甚至出现卡死现象。
在实际应用选型时,若用于高频往复运动工况,需对曲柄销与轭型槽的接触表面做硬化处理,表面硬度达到HRC45-50,降低接触磨损速率,若用于有洁净要求的工况,可在导向孔位置设置防尘密封圈,避免外部粉尘进入配合面造成磨粒磨损。这套机构的结构紧凑,相同行程下的整体安装尺寸小于传统曲柄滑块机构,且运动规律无高阶次冲击,适合在空间受限、对运动平稳性要求较高的自动化工位中作为核心传动部件使用,建模过程中所有配合面的尺寸公差、形位公差均按照实际加工要求设置,可直接用于工程出图、运动仿真验证以及3D打印样件验证。
