轮式移动配重投石机结构设计方案

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1099379
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案
  • 轮式移动配重投石机结构设计方案

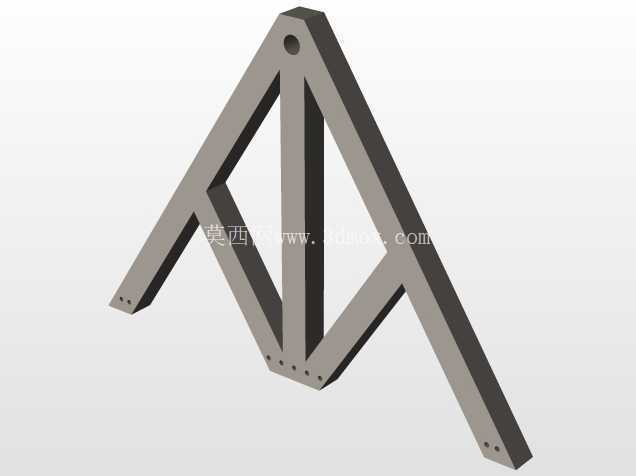

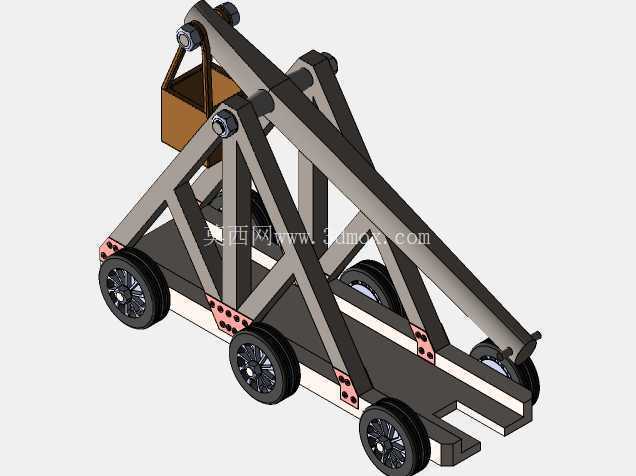

  这款轮式移动投石机的结构设计,核心围绕短距抛射作业的机动性、抛射稳定性两大核心需求展开,区别于传统固定基座的抛射装置,底部搭载的四轮行走机构,可直接适配平整硬化场地、压实土路等多种作业面的短距离转场需求,无需额外吊装设备即可完成阵地转移,适配教学演示、古典机械复原展示、主题场景互动体验等多类场景的使用要求。从整体结构布局来看,主体承力框架采用三角桁架式结构设计,所有承力杆件的连接节点均采用螺栓铰接加定位补强板的组合形式,既保证了抛射作业瞬间大冲击力作用下的结构刚性,也预留了后期拆装调整、更换易损杆件的操作空间,避免焊接结构出现应力集中导致的焊缝开裂问题。

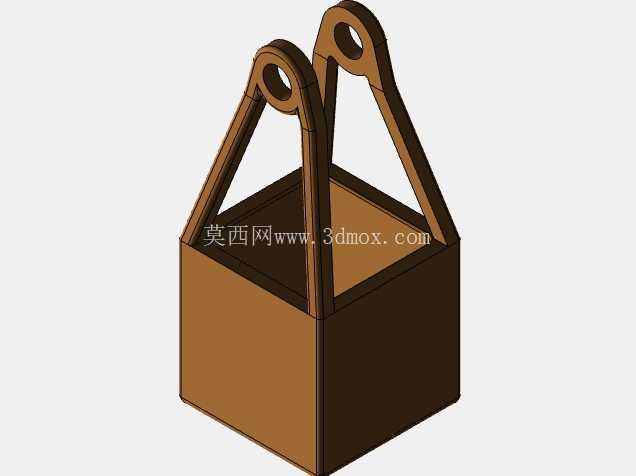

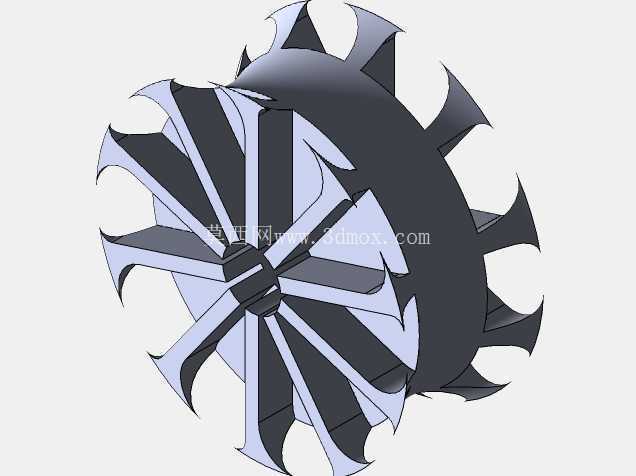

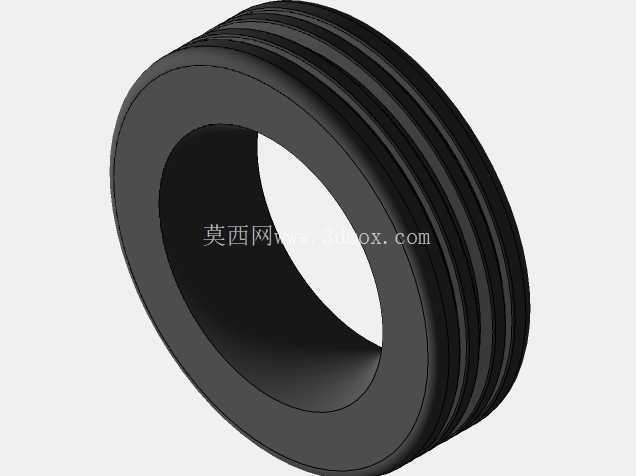

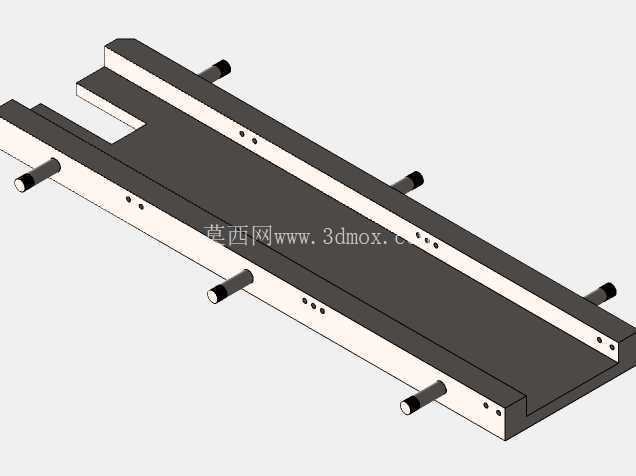

  抛射臂的转轴位置经过反复调校,设置在整体框架重心偏前的位置,搭配末端的载料斗结构,可通过调整配重块的挂载数量、抛射臂的初始仰角,灵活调整抛射物的落点范围,适配不同重量抛射物的作业需求。底盘部分的轮组采用刚性连接方式固定在框架底部纵梁上,轮距设置为整体框架宽度的0.8倍,轴距匹配整体框架长度的0.6倍,保证转场推行过程中的侧向稳定性,同时在抛射作业时,可通过框架底部预留的定位孔位打入固定桩,抵消抛射瞬间的后坐力,避免设备移位。载料斗采用敞口式围板结构,围板高度根据常见抛射物的尺寸设置,可容纳块状、球状的不同形态抛射物,抛射臂的释放机构采用简单的锁销式结构,操作时仅需拔出锁销即可触发抛射动作,结构简单可靠,故障率低,无需复杂的维护操作。

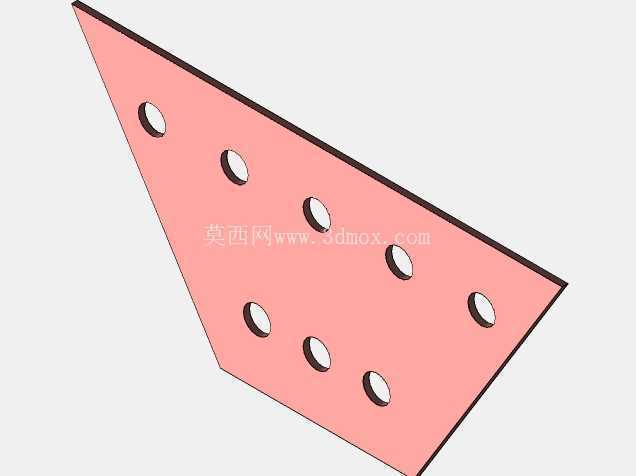

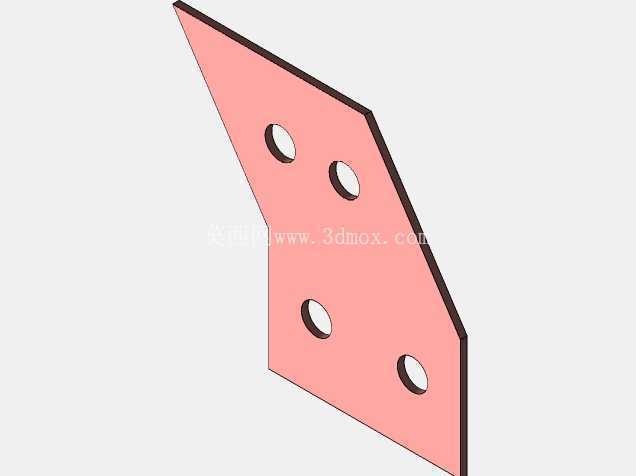

  从安装边界来看,整体设备的最大外廓尺寸适配常规室内门的通行宽度,转场时无需拆解主体结构即可通过常规通道,所有外露的铰接转动部位均预留了润滑注油孔位,日常维护仅需定期加注润滑脂即可保证转动顺畅,框架上的补强板采用等距螺栓孔排布,当局部结构出现磨损变形时,可直接拆卸更换对应补强板,无需整体更换框架杆件,大幅降低后期维护成本。在结构受力设计上,所有承力杆件的截面尺寸均经过受力校核,抛射瞬间的最大冲击力可通过桁架结构均匀分散到各个纵梁、斜撑杆件上,避免局部应力过载导致的结构变形,轮组的承载能力匹配整体设备满载配重后的总重量,同时预留1.5倍的安全系数,保证推行过程中不会出现轮组变形、连接轴断裂的问题。

  不同于仿古类投石机的纯外观复原设计,这款结构在保证古典机械运作原理还原的基础上,优化了整体的结构工艺性,所有杆件均可采用常规型材切割加工完成,不需要复杂的定制铸锻件,普通的机械加工车间即可完成整台设备的加工装配,加工门槛低,装配流程简单,非常适合作为机械结构入门教学的实践案例,帮助学习者理解杠杆原理、桁架受力、铰接结构设计等基础机械设计知识点,也可作为科普展项的互动设备,让参观者直观理解古典抛射机械的运作逻辑。
