径向轴向平行平面电动马达结构设计

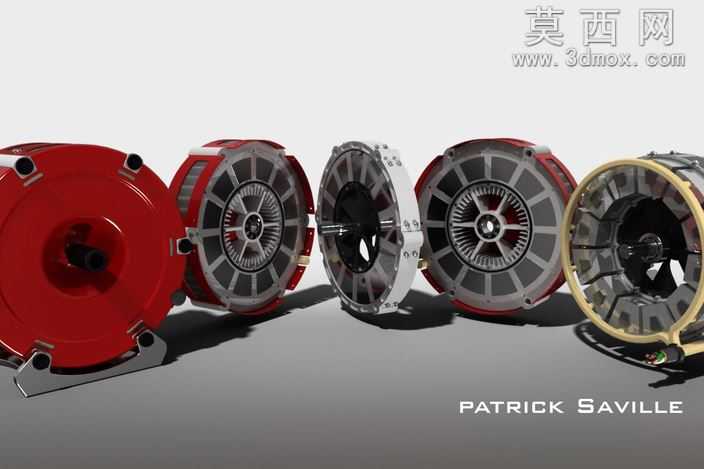

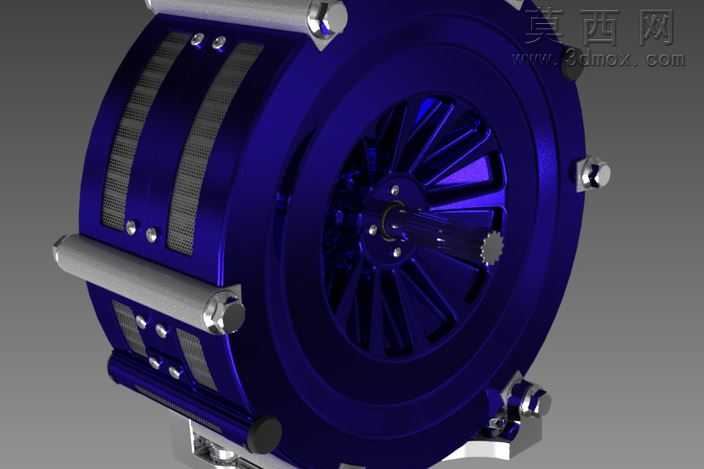

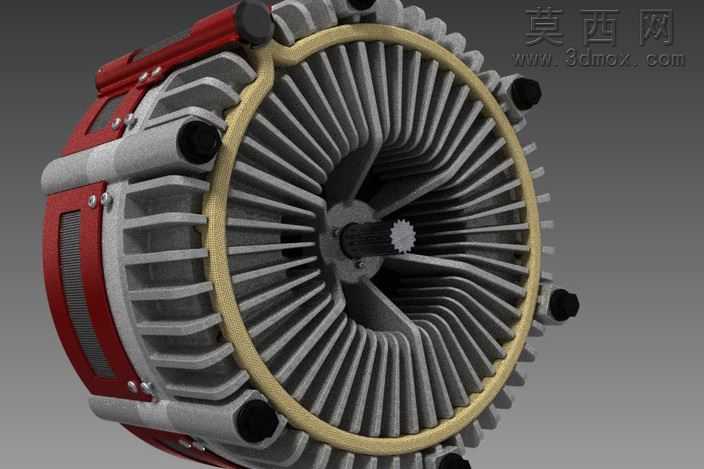

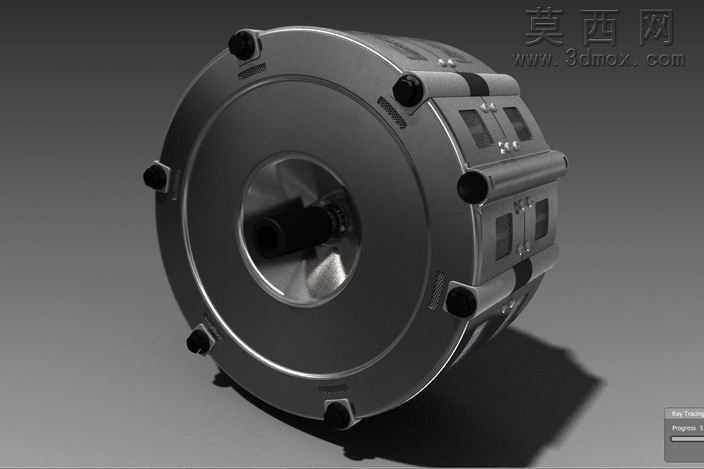

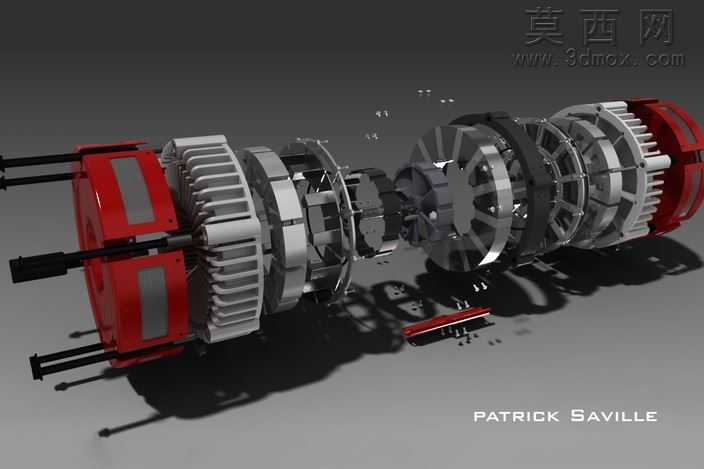

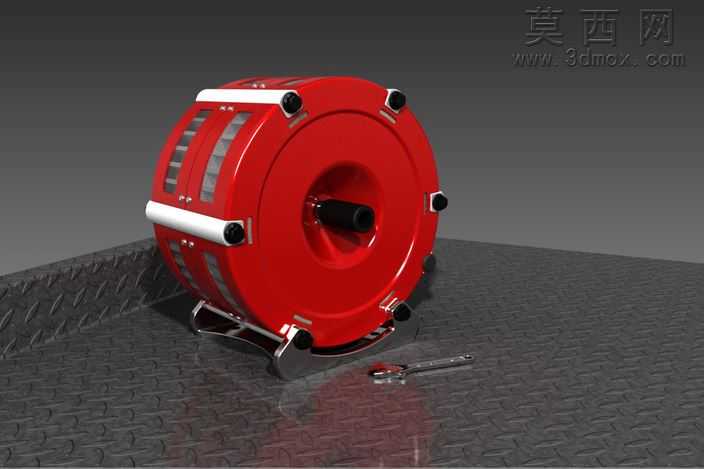

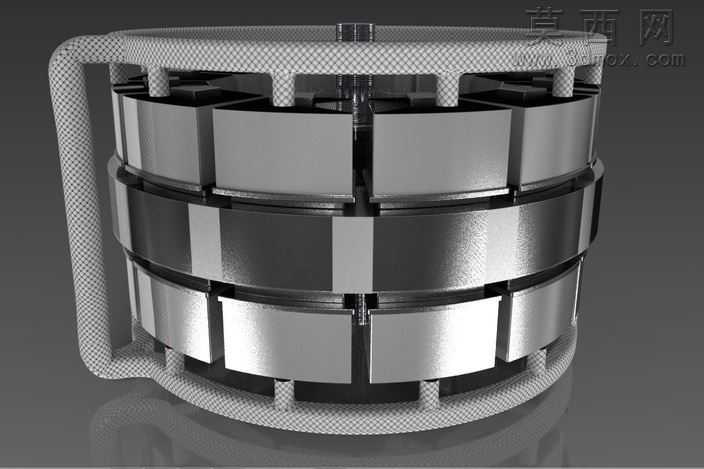

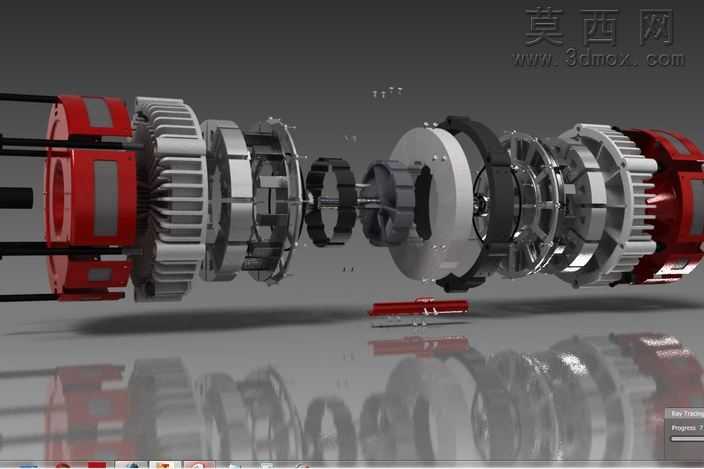

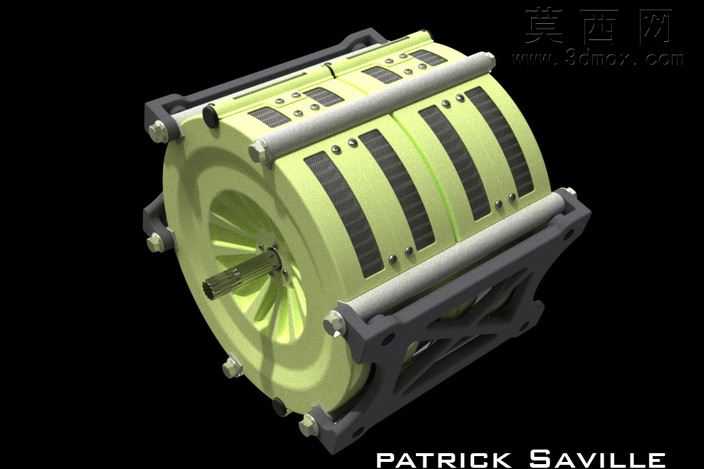

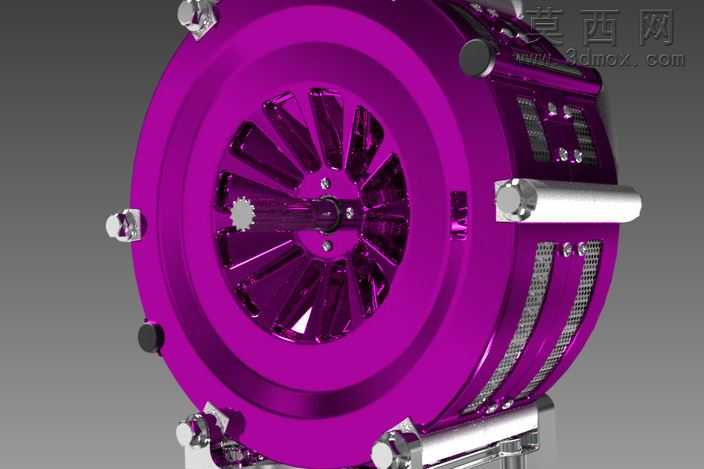

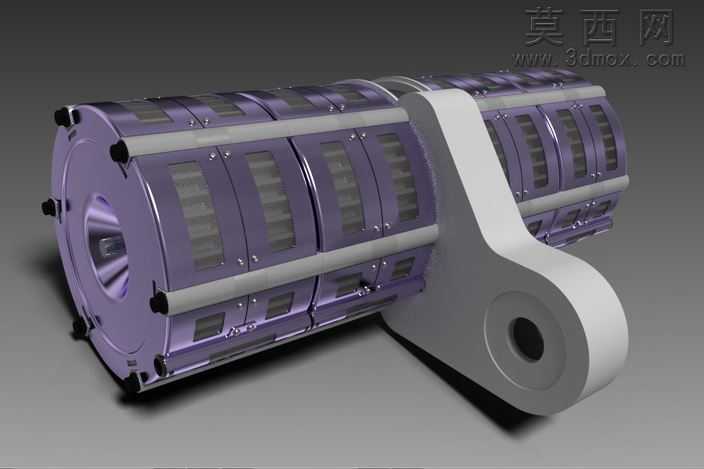

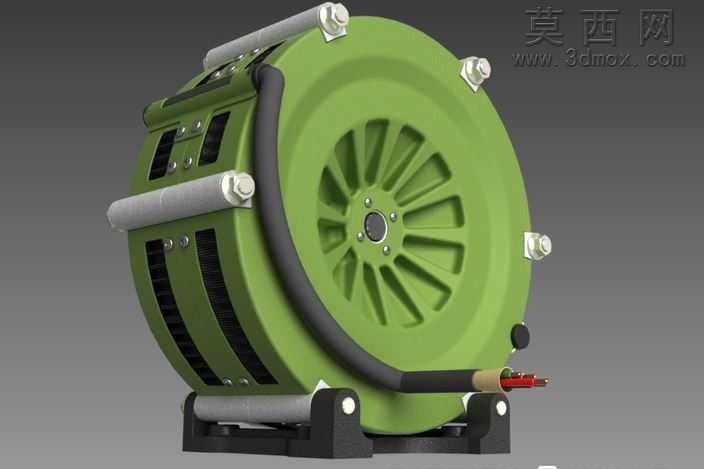

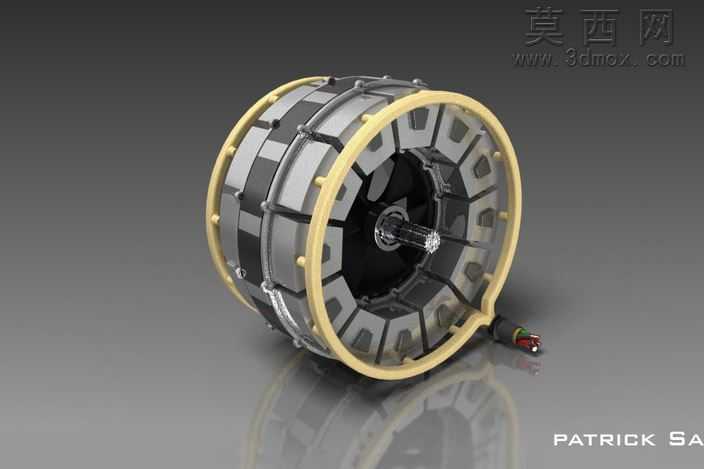

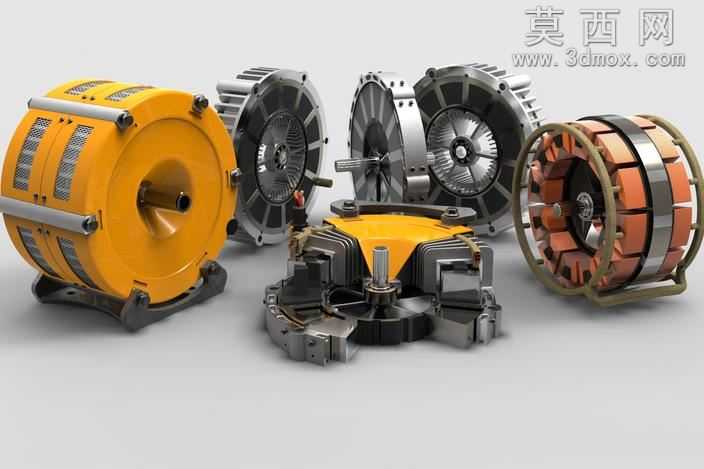

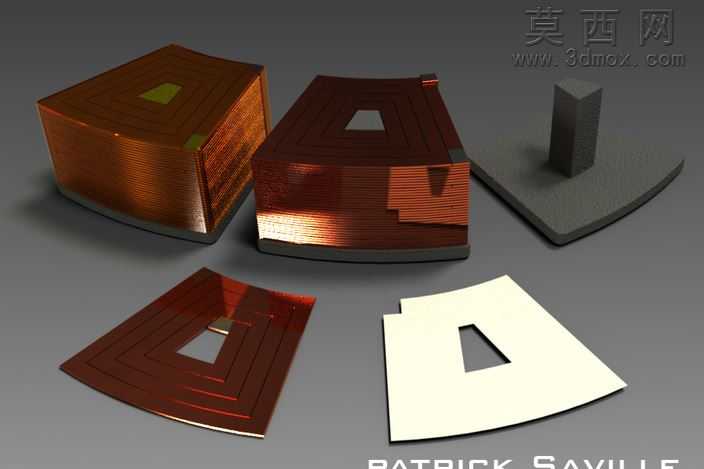

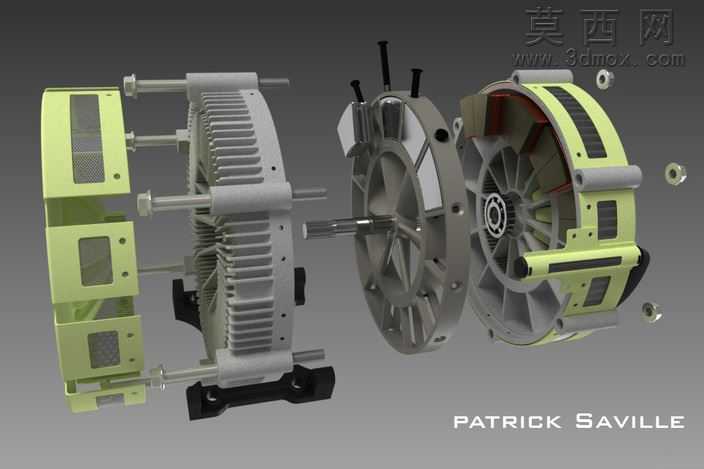

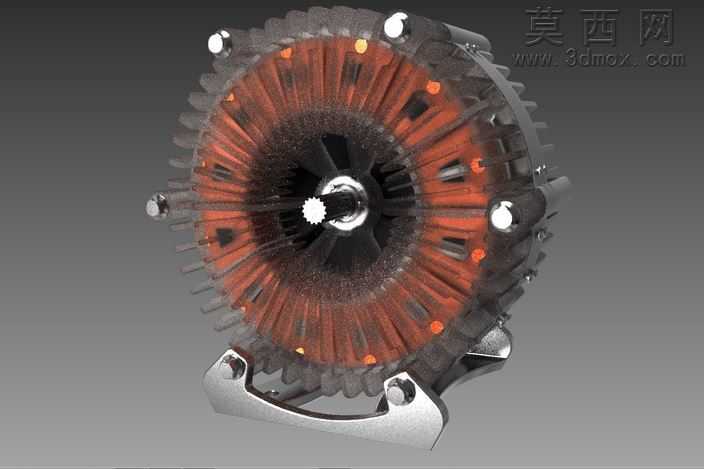

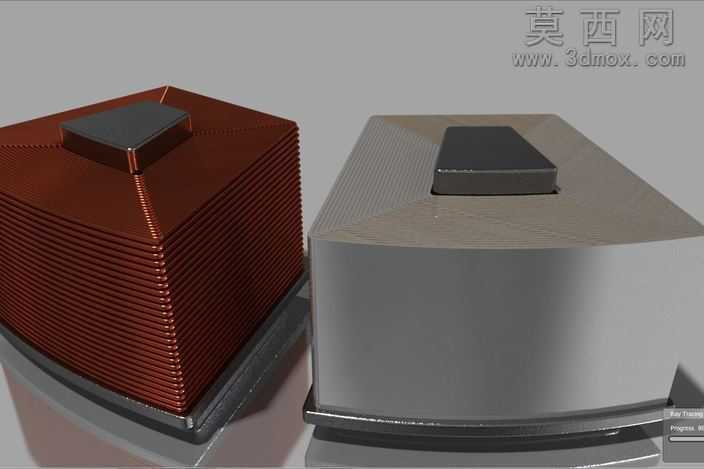

本作品为径向轴向平行平面电动马达的三维结构设计，采用专业三维建模软件完成全参数化建模，完整还原了该类特种电动马达的全部核心零部件与装配关系。建模过程中严格遵循机械设计规范，对电机的定子组件、转子总成、端盖结构、散热壳体、绕组排布、磁钢安装位等核心结构进行了1:1比例的精准复刻，每一处卡扣、安装孔位、连接结构都经过尺寸校验，确保各零部件之间的装配干涉为零，符合实际机械装配的公差要求。渲染阶段采用了工业级写实渲染方案，针对不同零部件的材质特性进行了精细化的材质参数调整：电机外壳采用铸铝氧化黄色哑光材质，还原工业电机外壳的耐磨涂层质感，表面添加了细微的颗粒纹理与使用磨损痕迹，提升模型的真实感；内部定子铁芯与转子冲片采用冷轧硅钢片材质，还原金属切削后的细腻金属光泽与层压结构纹理；绕组部分采用耐高温绝缘漆包线材质，调整了铜质线材的反光度与绝缘漆的半透明哑光质感，清晰展现绕组的排布规律；端盖与散热结构采用铸铝原色材质，还原压铸铝件的细微磨砂质感与金属冷色调。结构设计上，该马达采用径向与轴向结合的平行平面磁路结构，突破了传统径向磁通电机的结构局限，能够在有限的安装空间内实现更高的功率密度，扁平化的结构设计适配紧凑安装场景的使用需求。设计过程中充分考虑了电机的散热需求，在外壳部位设计了多组轴向通风槽，配合内部转子自带的离心式散热风叶结构，能够在电机运转时形成顺畅的散热风道，有效降低持续高负载运行时的绕组温升；同时在壳体与端盖的连接部位设计了快拆式卡扣结构，搭配密封胶条安装槽，兼顾了装配维护的便捷性与壳体的防护等级。模型完整呈现了电机的爆炸装配状态，清晰展示了每一个零部件的装配顺序与配合关系，可直接用于电机结构教学、产品方案演示、新产品开发的结构参考，也可作为非标自动化设备选型阶段的动力部件适配参考模型，帮助设计人员快速完成设备整体布局的验证与动力匹配校验。
