200PSI径向压力表工业测量元件三维设计

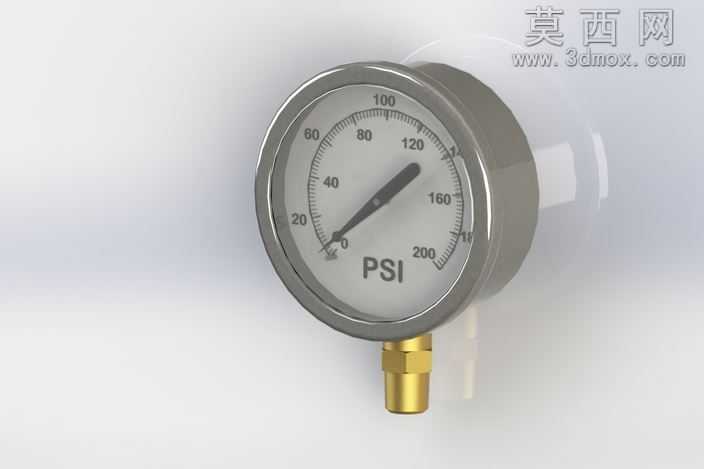

本作品为200PSI量程径向压力表的三维建模设计成果，建模阶段以工业常用径向压力表的实物测绘尺寸为基准，在三维软件中先完成整体轮廓的草绘定位，通过旋转特征生成表壳的圆柱形主体结构，保证表壳的壁厚均匀一致，符合冲压金属表壳的实际加工工艺特征。表盘部分采用平面草绘绘制刻度环，精准排布0到200PSI的刻度标识与对应数值，通过贴图渲染方式还原表盘的哑光白色基底与黑色刻度、指针的视觉效果，指针部分采用薄壁拉伸特征制作，还原真实压力表指针的细长锥形结构，保证指针转动轴心与表盘中心完全同轴，避免出现视觉错位问题。表壳的金属外圈做了细微的圆角过渡处理，还原金属冲压件的边缘钝化效果，底部的黄铜接头部分单独建模，通过拉伸与螺纹特征还原接头的外螺纹结构与六角拧动部位，接头与表壳的衔接处做了密封台阶结构，符合压力表实际的装配密封要求。材质渲染阶段，表壳部分赋予磨砂不锈钢材质，调整金属粗糙度参数模拟真实金属表壳的哑光金属质感，避免过度反光造成的视觉失真；底部接头赋予黄铜金属材质，调整金属色泽与轻微氧化质感，还原铜质接头的真实视觉效果；表盘玻璃部分采用高透明玻璃材质，添加轻微的反射与折射参数，模拟玻璃表蒙的通透感与环境反光效果；指针部分赋予哑光黑色金属漆材质，与表盘的白色基底形成清晰的视觉对比，保证刻度读数的视觉辨识度。结构设计上还原了径向压力表的典型布局，接头从表壳底部垂直引出，适合管道侧面的安装场景，整体模型的各部件比例严格参照实物比例设置，没有出现结构变形或比例失调问题，模型的装配关系完全符合真实压力表的组装逻辑，可用于工业场景的设备装配可视化、教学演示或者产品宣传渲染使用，建模过程中对表壳的卡扣结构、内部机芯的占位结构都做了简化处理，在保证外观还原度的同时控制模型的整体面数，兼顾渲染效果与模型的使用流畅度。
