多规格机用虎钳夹持工装结构设计

　　在常规金属切削加工、小型零件装配、精密试样打磨的作业场景里，机用虎钳是机台工位上最基础也最高频使用的夹持工装，不管是普通铣床、台式钻床的工位配套，还是钳工台的手工修配作业，这类夹持部件的适配性直接决定了小批量加工的装夹效率与装夹精度。本次设计的虎钳结构没有做冗余的功能叠加，核心围绕不同规格加工件的夹持需求做了模块化的尺寸适配，覆盖5X3、6X3、8X4、10X6四种常用夹持规格，能适配绝大多数小型机械零件、型材试样、非金属加工件的装夹需求，不用频繁更换整套夹持工装就能完成不同尺寸工件的装夹切换。从结构设计逻辑来看，整套虎钳采用固定钳身搭配活动钳口的经典传动布局，底座采用多层叠合的导向结构，保证活动钳口在全程开合过程中不会出现偏摆，钳口的平行度公差控制在普通机加工要求的合理范围内，避免装夹后工件出现倾斜导致加工尺寸超差。钳身主体采用平整的安装基准面，底部预留了标准的台肩安装位，能直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装边界的孔位间距匹配常规小型机台的T型槽间距，不需要额外做转接板就能完成安装固定。

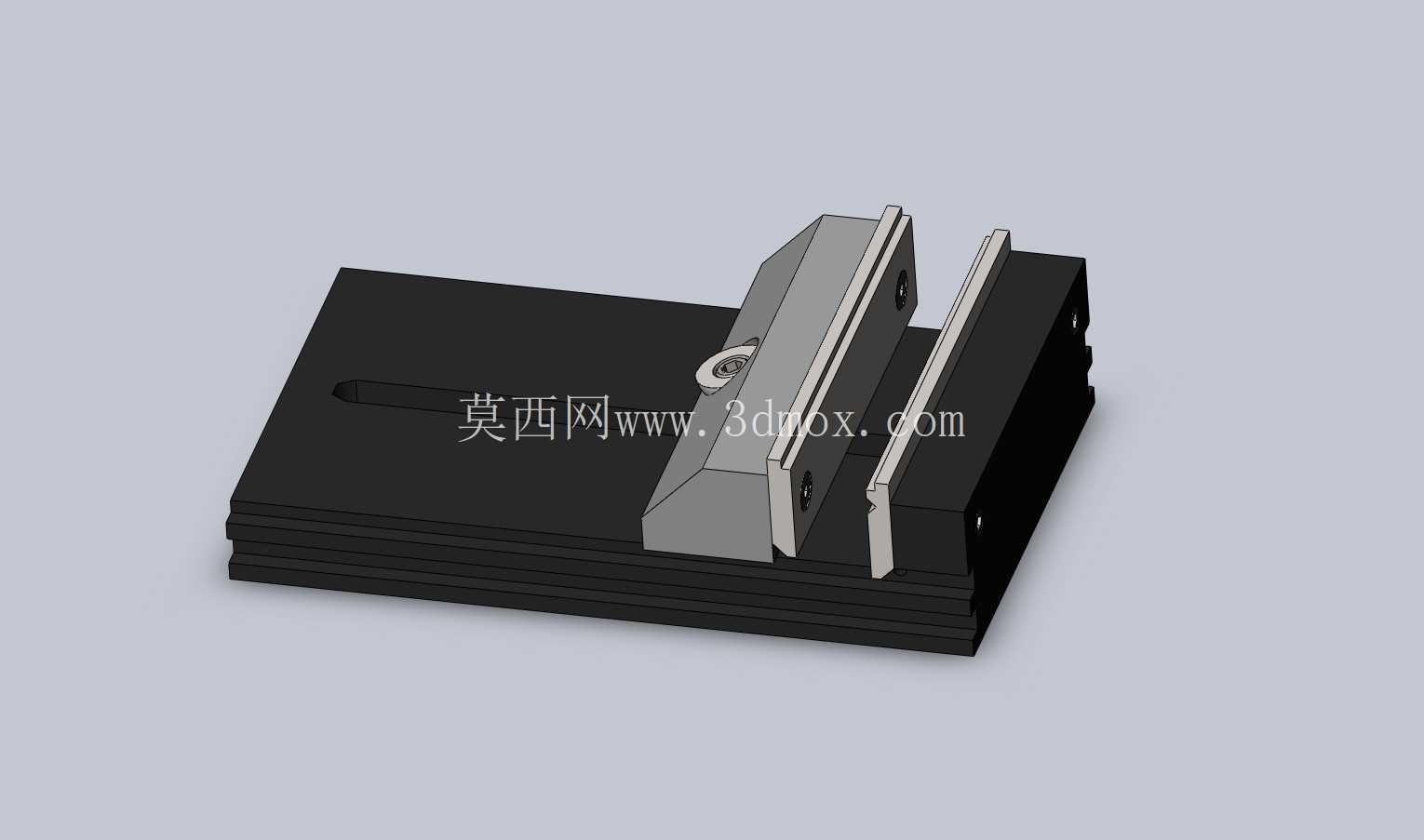

　　活动钳口的传动采用丝杠直驱的结构，没有设置复杂的增力机构，靠丝杠的自锁特性保证装夹后的夹持力稳定，不会因为加工过程中的振动出现钳口松动的情况，钳口的夹持面做了平直的防滑处理，既不会因为夹持力过大在软质工件表面留下过深的压痕，也能保证铣削、钻削过程中工件不会出现位移。不同规格的配置差异主要集中在钳口的开合行程与钳口宽度上，5X3规格适配小型精密零件的装夹，比如小型轴类试样、电子结构件的加工夹持，开合行程短，夹持响应快；6X3规格适配常规小型板件、型材的装夹，是日常加工中使用频率最高的配置；8X4规格加大了钳口宽度与开合行程，能适配尺寸稍大的方块类零件、小型焊接组件的装夹；10X6规格是这套虎钳的大夹持规格，能覆盖常规小型机加工90%以上的零件装夹需求，不用额外配置大尺寸台钳就能完成大部分作业。

　　在实际使用场景中，这套虎钳除了常规的机加工装夹，还能作为工装基准配合三坐标测量做小型零件的装夹固定，也能在手工打磨、装配工序中作为固定夹具使用，因为结构没有复杂的液压、气动组件，日常维护只需要定期给丝杠传动部位加注润滑脂就能长期保持顺畅的开合状态，不会因为车间内的切削液、金属粉尘影响出现传动卡滞的问题。导向结构采用开放式的滑槽设计，日常清理落入滑槽的金属切屑非常方便，不用拆解整个钳身就能完成切屑清理，能有效避免切屑卡入滑槽导致的钳口移动卡滞、平行度超差的问题。钳口块采用可拆卸的设计，当夹持面出现磨损后，只需要松开固定钳口块的紧固螺钉就能更换新的钳口块，不需要更换整个钳身，能大幅降低工装的长期使用成本。

　　整套结构的外形尺寸控制在小型工装的合理范围内，不会占用过多的工作台面空间，安装后钳身的高度匹配常规机床的工作台到主轴的作业高度区间，不用额外垫高就能满足加工的行程要求，活动钳口在最大开合行程下也不会超出底座的安装边界，不会和机台的其他防护部件、刀具路径产生干涉。从建模的细节来看，所有的装配配合面都做了合理的公差预留，丝杠和螺母的配合间隙、活动钳身和底座滑槽的配合间隙都按照实际机加工的装配公差做了偏移，能直接作为生产加工的参考图纸使用，不需要再做额外的配合间隙调整，不同规格的虎钳之间大部分零件可以通用，只需要更换对应尺寸的钳口块和调整丝杠长度就能完成不同规格的切换，能有效降低生产制造的零件开模成本，也方便后续的备件储备。
