拖车连接用可调节枢轴式牵引挂钩结构

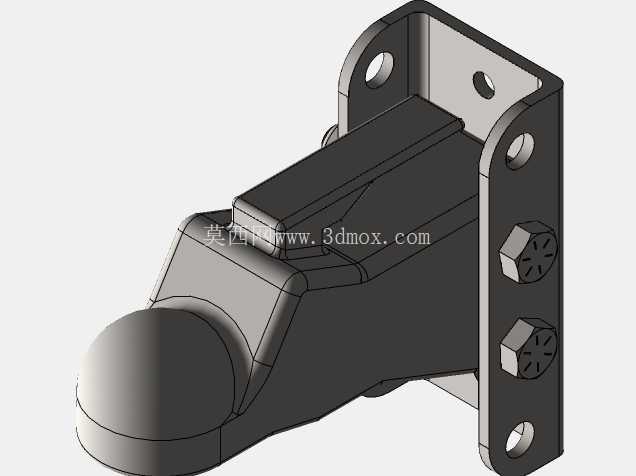

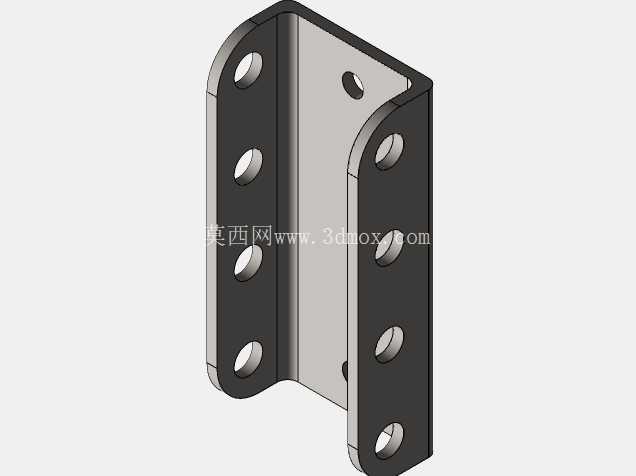

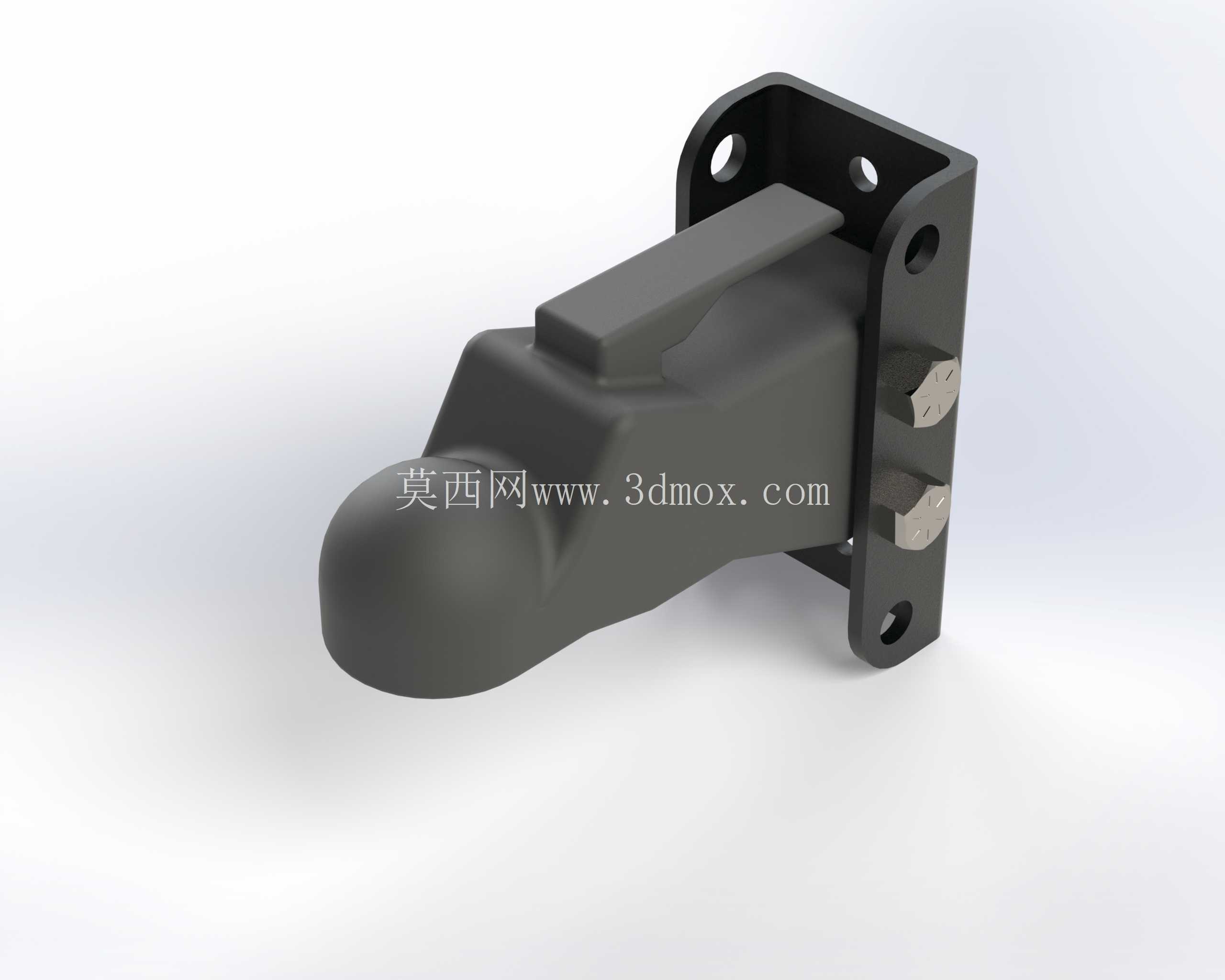

　　在拖挂类设备的连接作业场景里，这类可调节枢轴挂钩承担着主车与挂具之间的力传递与角度适配核心作用，常见于轻型货运拖车、农用机具拖挂、户外旅居挂车的后挂连接点位，区别于固定式牵引座，它的枢轴结构能够在车辆行驶经过起伏路面、转弯变向时，允许挂具与主车连接端产生一定角度的相对转动，避免连接部位因刚性约束出现应力集中断裂的问题。从结构设计逻辑来看，整个构件分为安装基座、枢轴支架、锁止压块、球结连接端几个核心部分，安装基座采用带翻边的立式安装板设计，板面上预留四个沉头安装孔，孔位间距按照通用拖挂安装的标准边界设置，能够直接适配多数皮卡、轻型货车后保险杠的预留安装位，不需要额外做转接板的二次加工，安装时螺栓从基座背面穿入，正面锁紧后螺栓头不会突出基座平面，避免与活动的枢轴部件产生运动干涉。

　　枢轴支架部分做了圆弧过渡的外形处理，没有尖锐的棱角，一方面是减少应力集中点，提升构件在承受交变牵引载荷时的疲劳强度，另一方面也能避免安装、使用过程中剐蹭操作人员。枢轴孔的加工精度直接决定了整个挂钩的转动顺畅度，设计时孔与枢轴之间预留了合理的配合间隙，既不会因为间隙过大产生行驶过程中的连接旷量，也不会因为间隙过小在泥沙进入后出现卡滞，适配2-5/16规格的枢轴球结，这个尺寸是北美及国内轻型拖挂领域通用的球头规格，能够匹配绝大多数标准拖挂连接器的接口尺寸，不需要额外更换连接头即可直接使用。

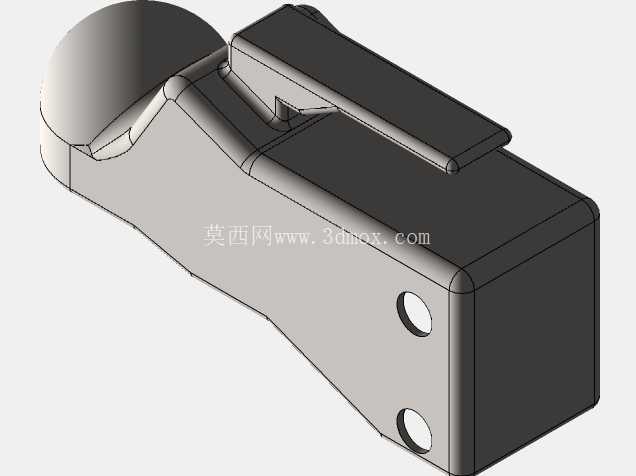

　　锁止压块设置在枢轴支架的上方，采用斜面自锁的结构设计，当球结卡入连接位后，压块在弹簧力的作用下自动卡入球颈位置，防止行驶过程中球结从挂钩内脱出，解锁时只需要向上扳动压块即可完成挂具的脱卸，操作不需要额外工具，单人即可完成挂接与脱开的操作。整个构件的外形轮廓在设计时做了安装边界的校核，当枢轴转动到最大上仰、下俯角度时，所有活动部件都不会超出安装基座的外侧轮廓，不会与车体后围的其他部件产生碰撞，安装后从车体侧面看，挂钩突出后保险杠的距离控制在合理范围内，既保证足够的连接操作空间，也不会因为突出过长影响车辆的离去角，减少非铺装路面行驶时挂钩剐蹭地面的概率。

　　从受力角度分析，整个构件的壁厚按照额定牵引载荷下的1.5倍安全系数做了加厚处理，基座与枢轴支架的连接位置做了加强筋过渡，能够承受拖挂起步、紧急制动时的瞬时冲击载荷，不会出现基座变形、焊缝开裂的问题。表面处理采用整体喷塑的工艺，能够适应户外雨雪、泥泞路段的腐蚀环境，减少长期使用后的锈蚀问题，延长构件的使用寿命。在实际选型使用时，需要注意匹配对应载荷等级的球头与安装螺栓，不能超载荷使用，同时定期检查枢轴孔的磨损情况以及锁止压块的弹簧弹力，保证连接的可靠性，这类可调枢轴挂钩相比固定式牵引座，在复杂路况下的适配性更强，能够大幅降低连接部位的故障率，是轻型拖挂场景里实用性很强的连接构件。
