沃克拉F210无人机起落架防护结构件

这款结构件是针对Walkera F210穿越机开发的起落架配套防护部件，核心作用是在无人机高速飞行、炸机、硬着陆过程中吸收冲击能量，避免电机、电调、飞控等核心机载部件直接与硬质地面、障碍物发生刚性碰撞。从实际外场飞行的场景来看，穿越机飞行速度普遍能突破百公里每小时，飞行过程中需要频繁完成急停、翻滚、穿障等动作，炸机概率远高于普通航拍无人机，原厂配置的起落架护件多采用普通注塑工艺生产，材料韧性和抗冲击余量有限，在低温环境或者高速撞击场景下很容易出现碎裂，碎裂后的残片还可能卡入螺旋桨造成二次损伤，这款替换件在设计阶段就充分考虑了3D打印工艺的材料特性差异，做了针对性的结构优化。

设计思路上没有完全照搬原厂件的壁厚参数，而是针对3D打印常用的PLA、PETG、聚碳酸酯等不同耗材的力学性能做了双版本结构预留：如果用户使用PLA耗材打印，建议选择加厚的加固版本，因为PLA材料刚性有余但韧性不足，低温环境下脆化明显，加厚的侧壁和过渡圆角可以分散撞击时的应力集中点，避免单次撞击就出现断裂；如果使用PETG或者聚碳酸酯这类韧性更好的耗材，可以选择常规厚度版本，在保证抗冲击性能的同时尽可能降低零件重量，减少不必要的飞行负载，毕竟穿越机对起飞重量十分敏感，每多一克重量都会影响机动性和续航表现。

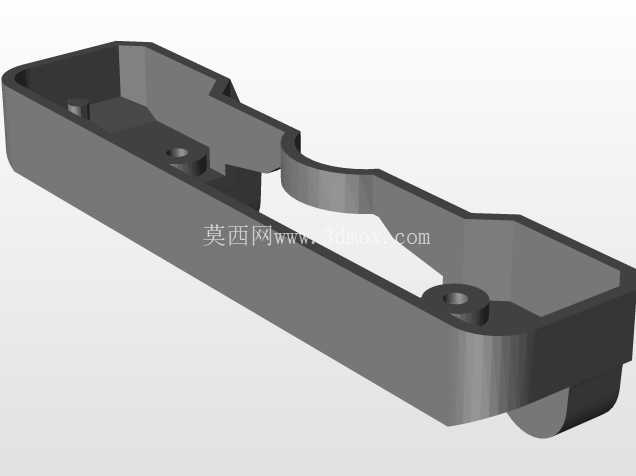

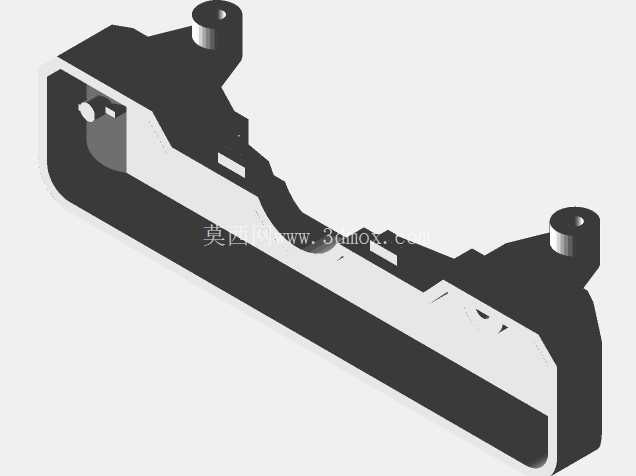

外形结构上采用长条形圆角过渡的整体式构型，整体轮廓贴合F210机身底部的安装弧度，内侧的凹槽结构刚好可以卡在机身底部的碳板安装位上，不需要额外打孔或者修改原厂安装孔位，替换时可以直接沿用原厂的固定螺丝，安装边界完全匹配原厂件的装配尺寸，不会和机臂、电机座、天线座等周边部件产生干涉。零件的边缘全部做了R2以上的圆角处理，一方面是避免3D打印过程中出现翘边变形，另一方面也能减少撞击时的应力集中，同时避免尖锐边缘划伤电池外皮或者机身线材。

实际使用场景中，这类防护件除了硬着陆时的缓冲作用，还能在低空贴地飞行时避免机身底部直接刮擦地面，保护底部安装的图传天线、电容等外露部件；在穿越树林、建筑缝隙等复杂障碍场景时，侧面的凸起结构还能先于机身接触障碍物，起到一定的导向缓冲作用，降低机身直接卡滞或者撞坏的概率。需要注意的是，即便是加固版本的结构件，也需要匹配对应的打印材料才能达到设计的防护效果，如果使用普通PLA材料打印常规厚度版本，在电机持续工作产生的高温环境下，靠近电机座的位置会因为长期受热出现强度下降，甚至软化变形，无法起到应有的防护作用，因此在打印选型时需要根据自身的飞行场景、耗材储备选择对应的结构版本，日常飞行前也需要检查零件是否有裂纹、螺丝松动的情况，避免飞行过程中零件脱落引发事故。

从建模细节来看，零件的安装孔位做了0.2mm的公差预留，适配3D打印的成型精度，不需要二次打磨就能顺利装配；侧壁的厚度从安装位到外缘做了渐变处理，安装位厚度更大保证连接强度，外缘适当减薄控制整体重量，整个零件没有悬空的无支撑结构，打印时不需要添加过多支撑，拆支撑后不会留下明显的痕迹，表面质量更容易保证。
