适配11/64刀轴的黄铜滚花夹头结构

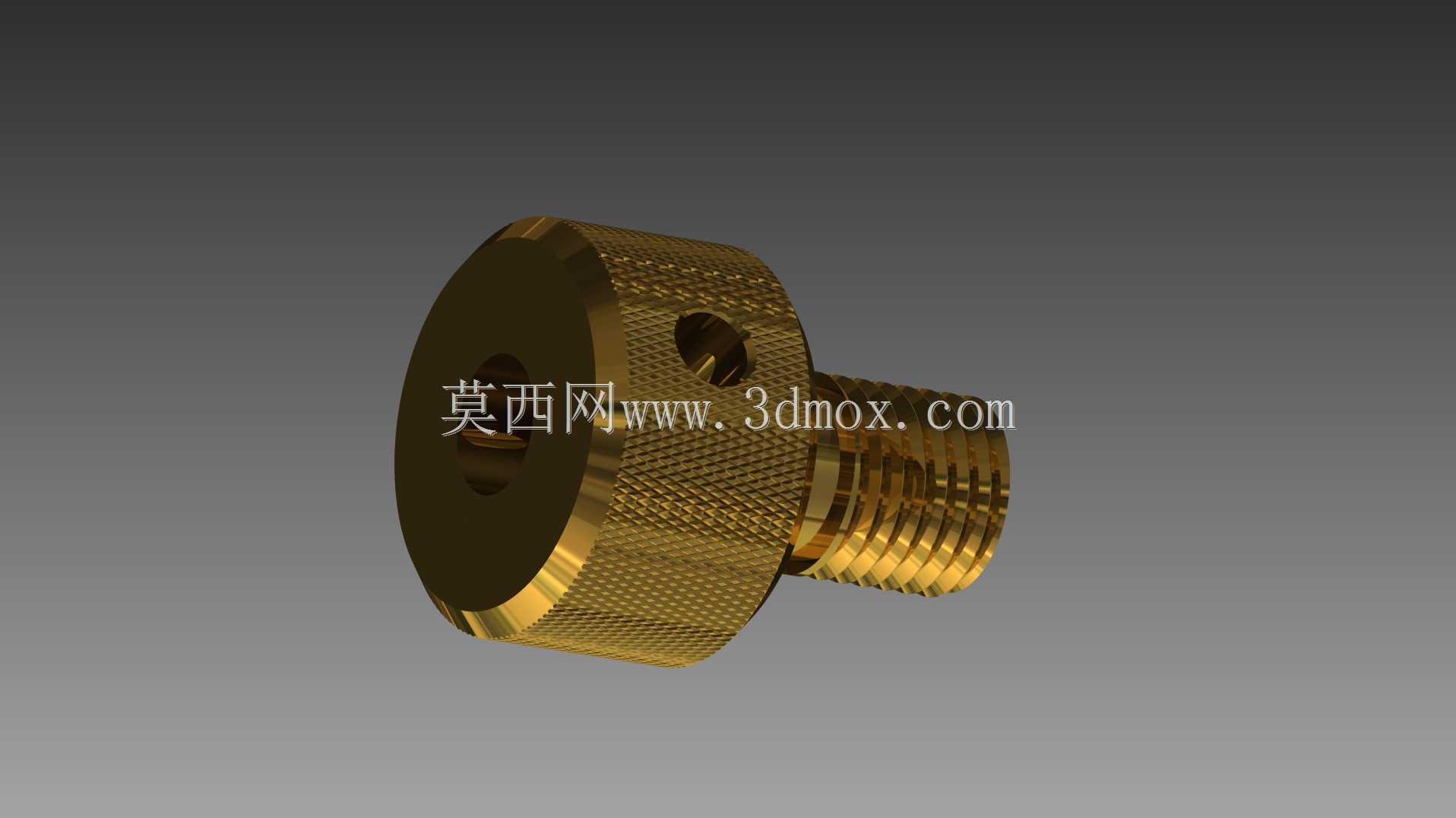

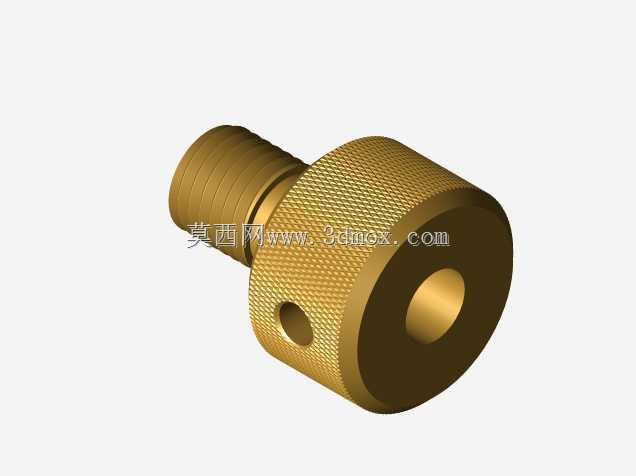

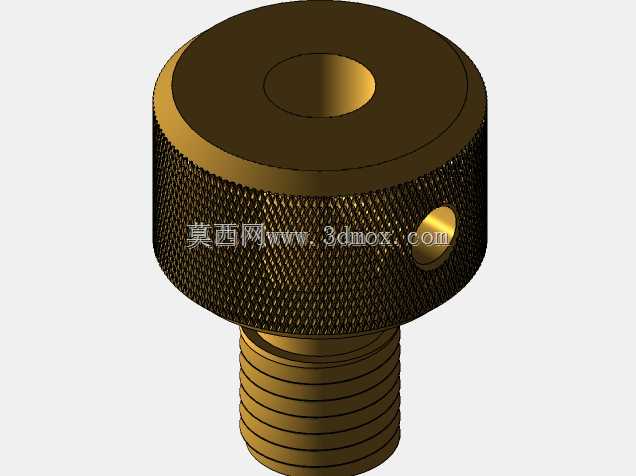

　　在小型台式钻床、手持修边机以及桌面级精密加工设备的刀具装夹场景里，这类适配11/64英寸规格刀轴的黄铜夹头是十分常见的易损替换件，很多顶部装载式的小型旋转刀具出厂时都会配套同结构夹头，用来实现刀具与输出轴的同轴固定，传递旋转扭矩同时保证刀具的径向跳动控制在合理范围内。从结构设计来看，该夹头整体采用黄铜材质加工，头部外圆做了网纹滚花处理，这部分结构的核心作用是增加手动旋拧时的摩擦力，不需要借助扳手就能徒手完成夹头的拆装与松紧调节，在频繁更换刀具的小件加工场景里，这种徒手操作的结构能大幅减少换刀辅助时间。

　　滚花参数的选择其实需要反复调试，滚花齿距过密会导致摩擦力不足，徒手拧动时容易打滑，齿距过大则会让滚花加工后头部外圆尺寸超差，甚至在装配时与设备端的避让孔发生干涉，实际测试中如果滚花加工余量控制不当，很容易出现夹头装入设备端时卡滞的问题，尤其是和锉刀类直径偏大的刀具配合使用时，滚花带来的外径增量如果没有提前预留装配间隙，很容易在拧紧过程中卡在设备输出端的安装位，甚至导致钻机输出轴卡滞无法转动。夹头的尾部加工有标准外螺纹，用来和设备输出轴端的内螺纹孔配合旋紧，螺纹段的长度需要严格匹配安装孔的螺纹深度，过长会导致夹头无法拧紧到位，刀具装夹后同轴度偏差过大，过短则会导致螺纹啮合齿数不足，高速旋转时容易出现夹头松脱的安全隐患。夹头的中心孔是和11/64英寸刀轴配合的定位面，孔的尺寸公差需要控制在小间隙配合范围内，间隙过大会导致刀具装夹后径向跳动超差，加工时出现振纹、刀具崩刃的问题，间隙过小则会导致刀具插入困难，换刀时需要反复敲击才能拆卸，影响操作效率。夹头头部侧面开有径向小孔，这个结构一方面可以作为锁紧时的传力孔，插入细杆就能施加更大的拧紧力矩，保证大切削量加工时夹头不会松脱，另一方面也可以作为排屑孔，加工过程中进入夹头内部的细小切屑可以从这个小孔排出，避免切屑卡在中心孔内导致刀具无法装夹到位。

　　从安装边界来看，该夹头的头部最大外径、螺纹段公称直径、整体总长度都需要和对应型号的设备安装腔尺寸匹配，头部厚度要保证旋紧后不会突出设备端面过多，避免和加工工件发生碰撞，螺纹段的收尾处需要做退刀槽处理，保证夹头能完全拧紧到安装基面，避免出现螺纹悬空的情况。这类黄铜夹头相比钢制夹头的优势在于自润滑性好，和钢制刀轴配合时不容易出现锈死粘连的情况，即使长时间在潮湿的加工环境下使用，拆卸时也不会因为锈蚀导致刀具无法拔出，同时黄铜材质质地偏软，装夹硬质合金刀具时不会刮伤刀轴表面，能有效保护高精度刀具的装夹定位面。

　　在实际使用场景中，这类夹头除了用来装夹标准铣刀、钻头之外，也可以用来装夹小型打磨头、抛光轮等旋转工具，只要刀轴直径匹配11/64英寸的规格，都能通过该夹头实现稳定装夹，但需要注意的是，如果要将该夹头与其他非原厂零件搭配使用，必须提前核对安装尺寸与螺纹规格，确认螺纹旋向、螺距、安装腔深度都匹配的情况下才能装配，否则很容易出现装配卡滞、高速旋转时松脱飞出的问题。在建模过程中，滚花特征的处理需要兼顾还原度和模型轻量化，不需要逐个绘制滚花齿的细节，通过纹理映射或者简化的阵列特征就能还原外观效果，同时要重点保证中心孔、螺纹段、径向小孔这些关键装配尺寸的准确性，因为这些尺寸直接决定了夹头能否正常装配使用，而头部的倒角、边缘圆角等细节则需要按照实际加工工艺还原，避免出现锐边割手、装配时刮伤安装孔内壁的问题。
