Autec24V4A防水LED驱动电源结构

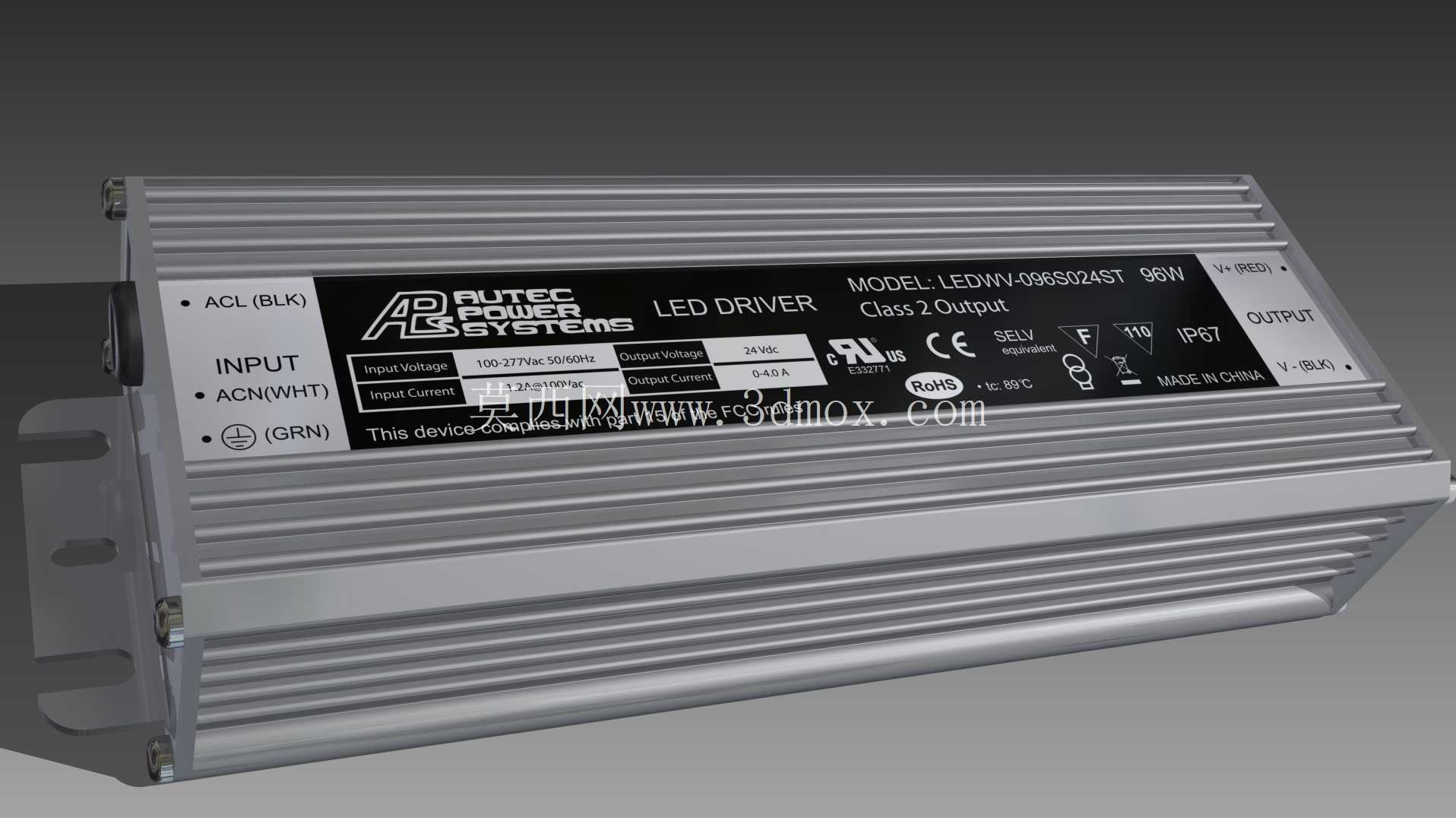

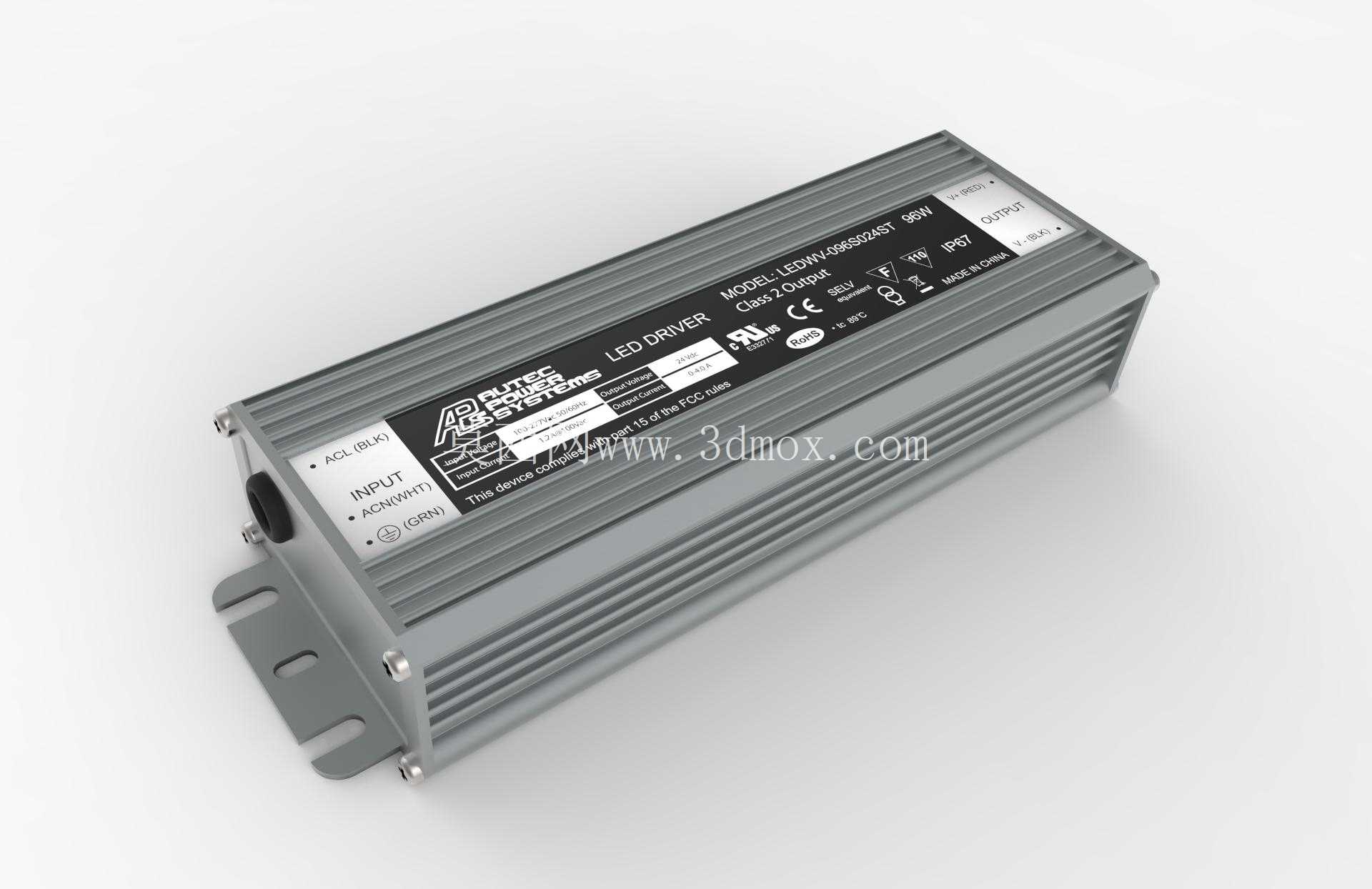

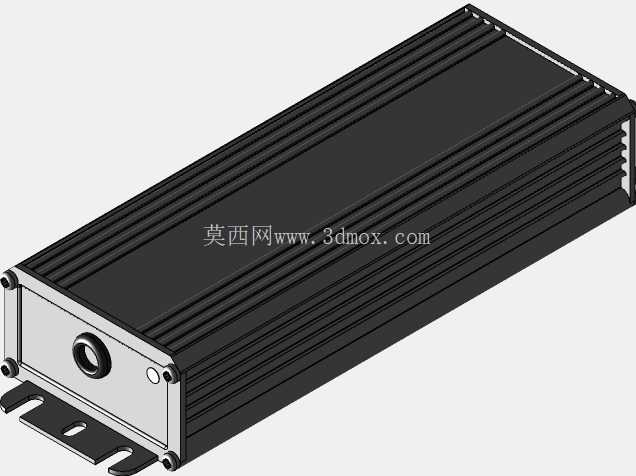

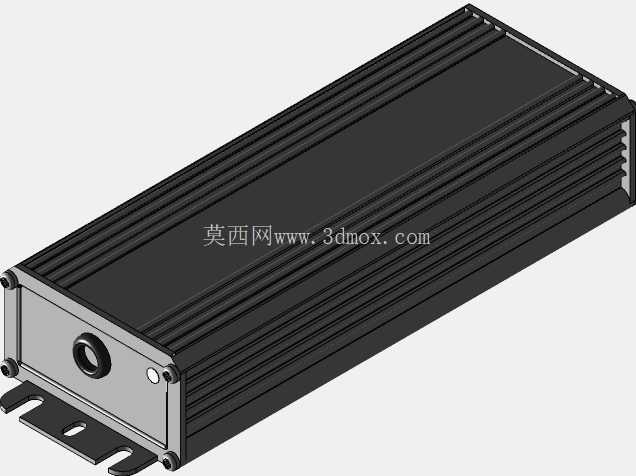

　　这款24伏4安规格的直流供电装置，核心定位是户外LED照明系统的恒压驱动单元，日常多部署在景观亮化、户外广告屏、船舶照明、工业设备外置照明这类对供电稳定性、环境耐受性有较高要求的场景里，实际使用中需要持续为后端LED负载提供稳定的24V直流输出，额定输出电流可达4A，总输出功率96W，足够支撑多组中小功率LED模组的并联供电需求。从结构设计来看，整机采用拉伸铝型材作为主体外壳，型材表面做了平行散热筋结构，没有额外加装散热风扇，完全依靠金属壳体的自然对流完成散热，这种无风扇的密封结构一方面能避免长期运行时风扇积尘、轴承磨损带来的故障点，另一方面也为整机达到IP67的防护等级提供了结构基础，实际户外部署时可以直接承受暴雨喷淋、短时浸水、粉尘覆盖的恶劣工况，不需要额外加装防雨防护外罩。

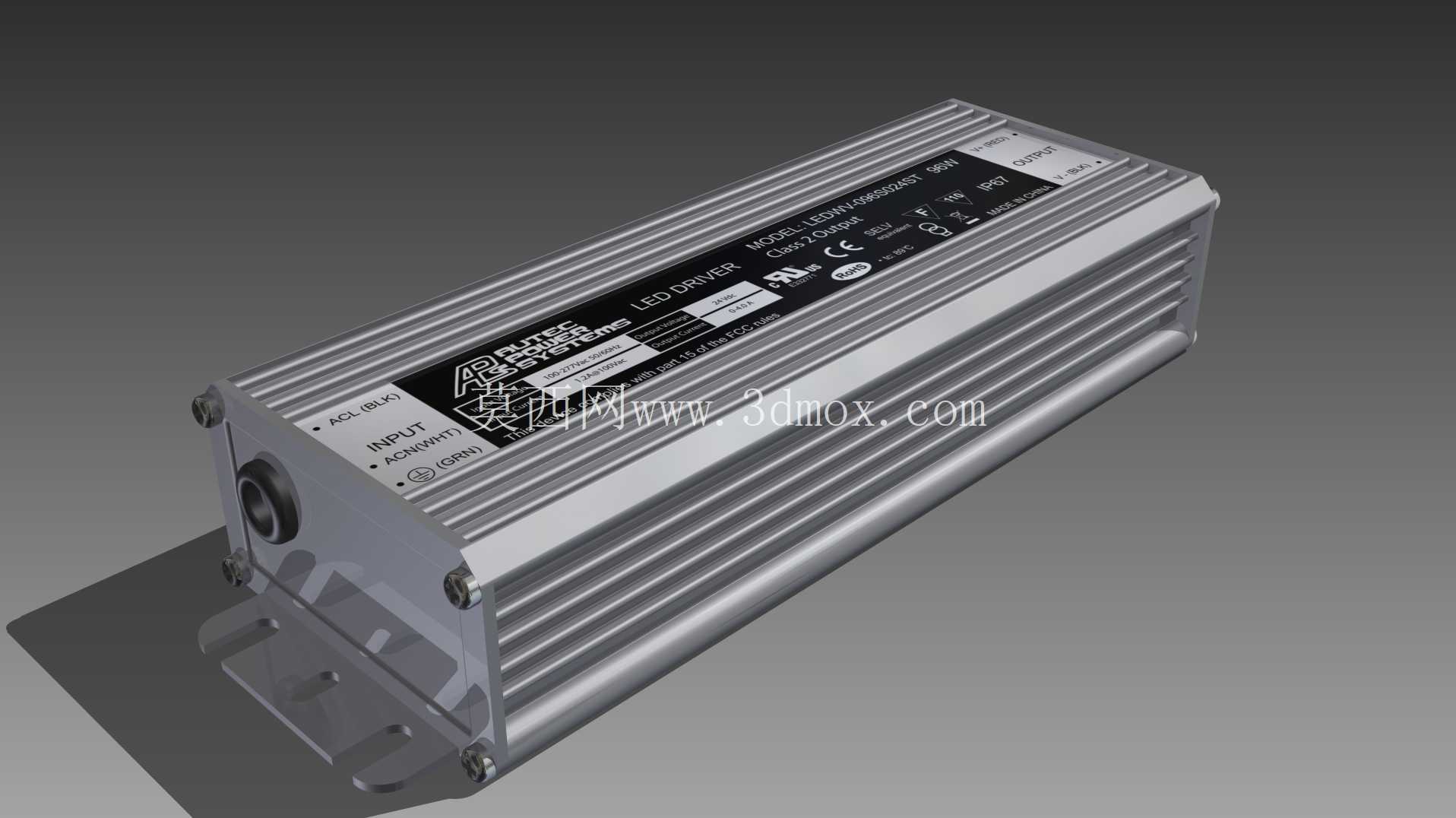

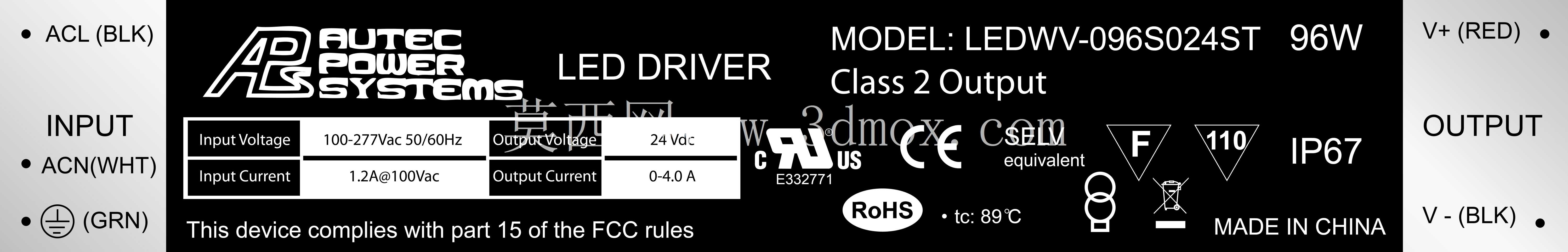

　　外壳两端采用端盖密封结构，输入输出线缆通过防水格兰头引出，输入侧标注了ACL、ACN、接地三个接线位，分别对应交流火线、交流零线与保护接地，现场接线时不需要额外拆解壳体，直接在外部完成线缆压接即可，能有效避免接线过程中粉尘、水汽进入壳体内部。建模过程中对壳体的细节做了完整还原，包括侧面的安装固定耳，固定耳上预留了两个长圆形安装孔，安装时可以根据现场支架的孔位偏差做小范围的位置调整，不需要二次扩孔；壳体表面的标签区域也做了对应结构预留，标签上的认证标识、参数标注、接线示意都和实物保持一致，方便做整机装配演示、布线模拟时直接调用。

　　从安装边界来看，整机为长条形长方体结构，型材截面为规则矩形，安装时需要预留的空间除了壳体本身的长宽高尺寸外，还要在输入输出线缆侧留出至少50mm的线缆弯折空间，避免线缆弯折半径过小导致内部线芯断裂、防水格兰头密封失效；壳体底部的安装面为平面，可以直接贴合在金属支架、设备壳体外壁上安装，贴合安装时金属支架还能辅助壳体散热，进一步降低长期满负载运行时的壳体温升。内部电路部分做了灌封处理，从外部看不到内部电路板结构，建模时也按照实物的密封状态做了外观还原，没有额外拆解展示内部结构，完全匹配实物交付时的外观状态。

　　实际选型使用时，这款电源的输入电压范围覆盖常规市电交流输入，内置过流、过压、短路保护电路，后端负载出现短路故障时会自动切断输出，故障排除后可自动恢复供电，不需要人工拆解复位，能大幅降低户外设备的后期维护成本。在设备集成场景中，这款电源可以直接固定在LED灯杆内部、广告屏背部的安装槽内，因为壳体本身为全金属密封结构，不会和周边的金属结构件产生电磁干扰问题，也能抵御周边设备的电磁辐射影响，保证输出电压的稳定性，避免LED照明出现频闪、亮度不均的问题。建模时对壳体的所有棱边都做了圆角处理，和实物的拉伸型材工艺特征保持一致，没有出现尖锐直角这类不符合实际加工工艺的结构，散热筋的间距、深度也完全按照实物比例还原，在做热仿真分析时可以直接导入模型使用，不需要二次修改结构细节。
