2.1x5.5规格内螺纹DC电源母座接头

日常做消费类电子、小型工控设备的线束配套设计时，DC电源接口的选型从来不是小事，很多设备返修的根源，恰恰是电源接插件的匹配度不足、插拔寿命不够、受力后容易松脱。这款内螺纹结构的DC母座接头，适配的是市面上流通量极大的2.1x5.5mm公头规格，也就是绝大多数桌面适配器、低压供电设备通用的接口尺寸，做结构设计时不用重新开模适配非标准接口，能直接对接现有成熟的公端供应链，减少选型验证的周期。

从实际应用场景来看，这类接头常被用在安防监控摄像头的外置供电延长线、LED灯带的低压供电接驳、小型桌面3D打印机的电源输入端口、路由器与光猫的电源转接场景里，甚至很多改装类的电动玩具、便携储能设备的外接供电口，也会选用同规格的接插件。和普通无固定结构的DC母座不同，这款接头尾部做了内螺纹衔接结构，和设备面板装配时，可以通过螺纹锁紧固定，不会像直插式母座那样，多次插拔后出现本体移位、引脚脱焊的问题，在需要频繁插拔供电的设备上，能大幅降低接插件失效的概率。

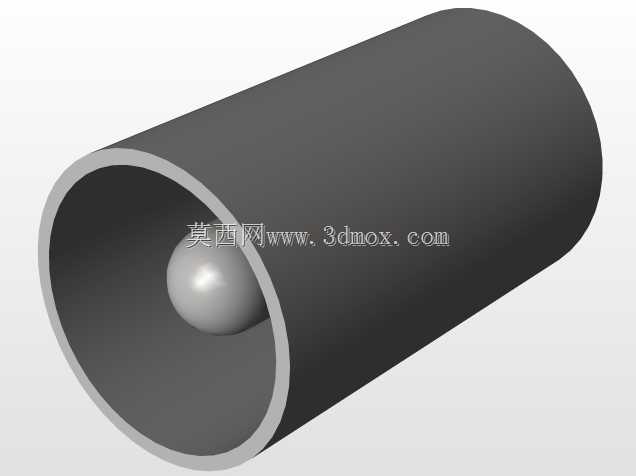

设计这款接头的三维模型时，首先要卡准的就是接口的配合尺寸：内孔的中心导电针孔径要严格匹配2.1mm公针的公差范围，外层接触套筒的内径控制在5.5mm的适配区间，插拔力要控制在合理范围，既不能过松导致接触不良打火，也不能过紧让用户插拔时过于费力。接头尾部的出线位置做了阶梯式的防弯折应力槽，线束压接装配后，尾部的橡胶护套可以卡在槽位里，日常使用中线材弯折时，应力会分散在护套段，不会直接拉扯内部的焊接触点，避免线芯折断的问题。

安装边界上，这款接头的本体直径做了收窄设计，面板开孔只需要匹配接头本体的外径即可，螺纹段的长度适配1-3mm厚度的设备壳体，不管是塑胶外壳还是薄金属钣金外壳，都能通过配套的锁紧螺母完成固定，不需要额外做复杂的卡扣结构。接头内部的导电接触件采用的是弹性铜材，建模时要预留接触弹片的形变空间，保证公头插入后，周向接触的压力均匀，大电流通过时不会因为接触电阻过大出现发热的问题。另外在做线束配套设计时，尾部的线档尺寸适配常规的22AWG红黑并线，也就是日常低压供电最常用的线径，压接或者焊接后，外模注塑的时候可以直接和线档贴合，做到基础的防泼溅能力，适配多数非浸水的室内使用场景。

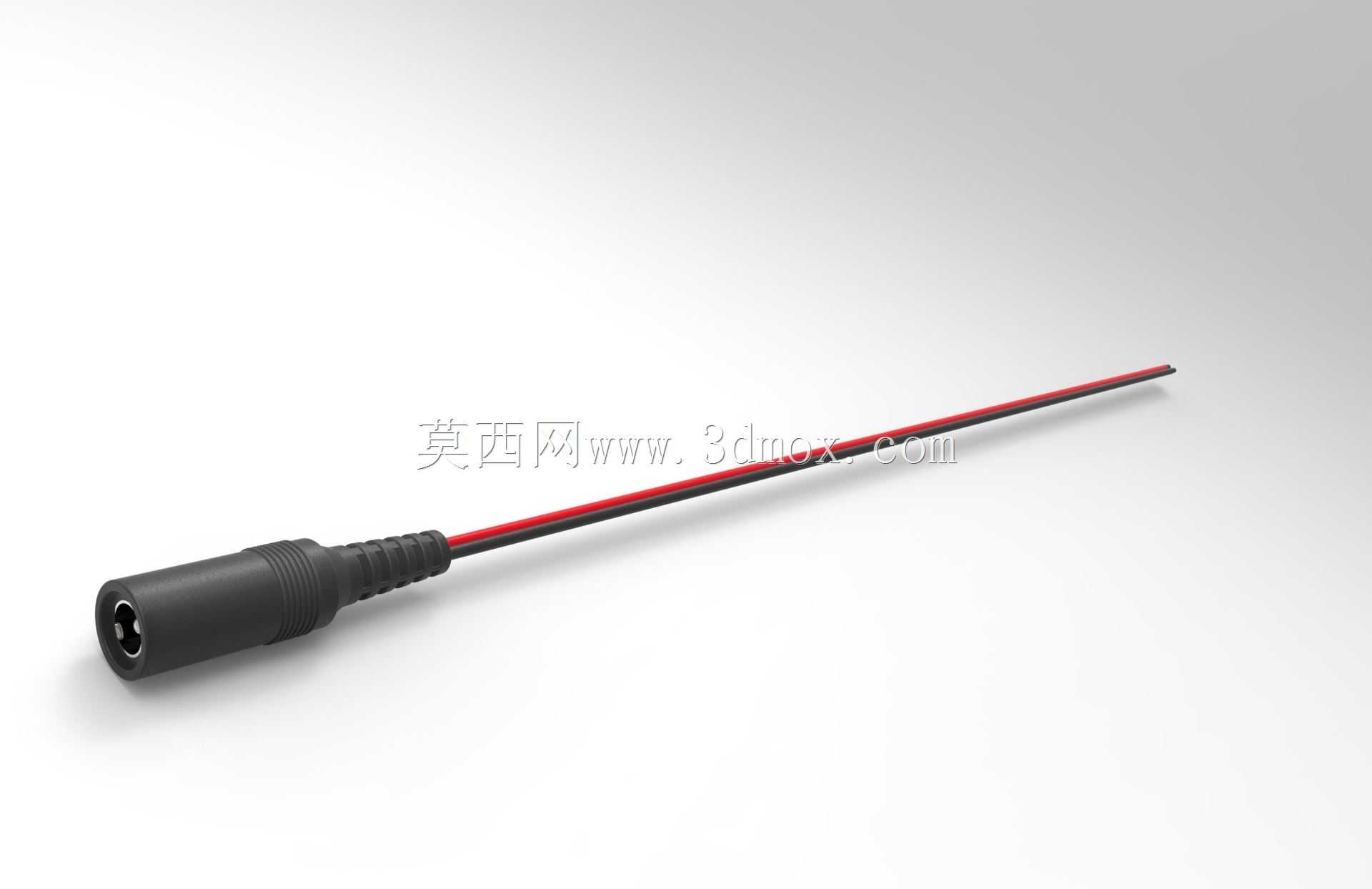

很多新手工程师做结构设计时，容易忽略接插件尾部的出线弯折半径，这款模型在尾部的过渡段特意做了圆弧过渡，没有尖锐的直角棱边，线材弯折时不会被棱边割伤绝缘层，长期使用的可靠性更高。另外接头的外表面做了细密的防滑滚花，不管是生产装配时拧动锁紧螺母，还是后期维护时插拔接头，都能提供足够的摩擦力，不会因为表面过于光滑出现打滑的问题。
